零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 1 章 操作 SI-F130/SI-F 209 1-19 2.6.3 零件吸着· 手动吸着的情况 零件吸着·手动吸着的情况 零件吸着·手动吸着的情况 零件吸着·手动吸着的情况 图 2.6.3 零件吸著 ‧手動吸著 ( 零件吸着·手 动吸着 ) 吸嘴索引 ( 吸嘴索引 ) ：指定进行 吸着的吸嘴。 吸嘴彈匣交換 ( 吸嘴弹匣交换 ) ：通过点击这个按钮， …

100%1 / 728
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-18
SI-F130/SI-F209
零件交換 ( 零件交换 )：进行盘式的零件交换 （仅 SI-F209）。
图
2.6.1-4
交换确认
按下 START 钮，从指示的供给部吸着零件。
SI-F130
的时候，
若没有与在零件边长
1, 2
上被指定的零件尺寸相吻合的吸嘴，无法进行自
动吸着。

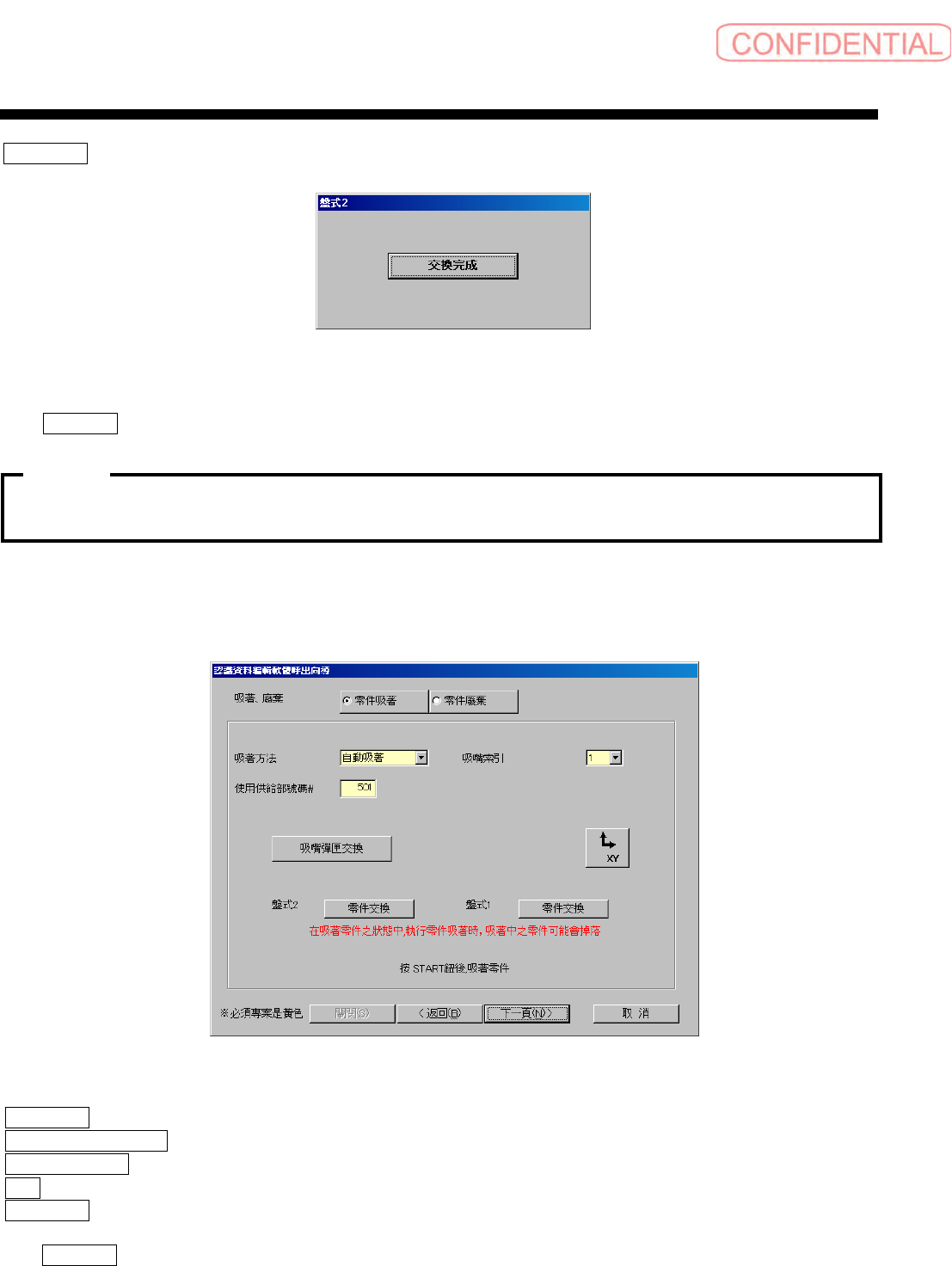

2.6.2 零件吸着·盘式吸着的情况 （仅
零件吸着·盘式吸着的情况 （仅零件吸着·盘式吸着的情况 （仅
零件吸着·盘式吸着的情况 （仅 SI-F209）
））
）
图
2.6.2
零件吸著‧盤式吸著
(
零件吸着·盘式吸着
)
吸嘴索引 ( 吸嘴索引 )：指定进行吸着的吸嘴。
使用供給部號碼 # ( 使用供给部号码 #)：指定吸着的零件的供给部号码。
吸嘴彈匣交換 ( 吸嘴弹匣交换 )：通过点击这个按钮，开始吸嘴弹匣的交换。
XY ：进行吸嘴头的移动。
零件交換 ( 零件交换 )：进行盘式的零件交换。
按下
START 钮，从指示的供给部吸着零件。
注意
注意注意
注意 :
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-19

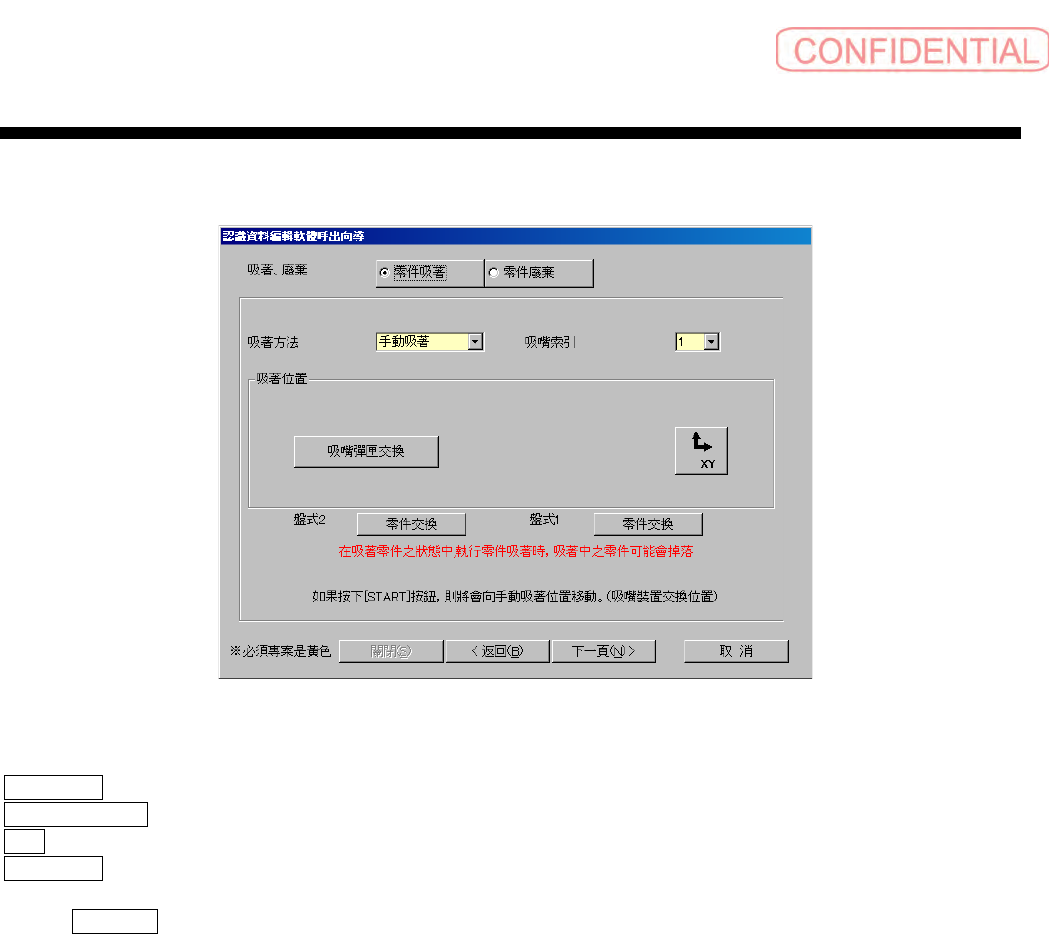

2.6.3 零件吸着·手动吸着的情况
零件吸着·手动吸着的情况零件吸着·手动吸着的情况
零件吸着·手动吸着的情况
图
2.6.3
零件吸著‧手動吸著
(
零件吸着·手动吸着
)
吸嘴索引 ( 吸嘴索引 )：指定进行吸着的吸嘴。
吸嘴彈匣交換 ( 吸嘴弹匣交换 )：通过点击这个按钮，开始吸嘴弹匣的交换 ( 仅 SI-F209)。
XY : 进行吸嘴头的移动。
零件交換 ( 零件交换 )：进行盘式的零件交换 ( 仅 SI-F209)。
请按下
START 钮，将吸嘴移动到手动吸着位置，零件被吸着到吸嘴上。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-20
SI-F130/SI-F209

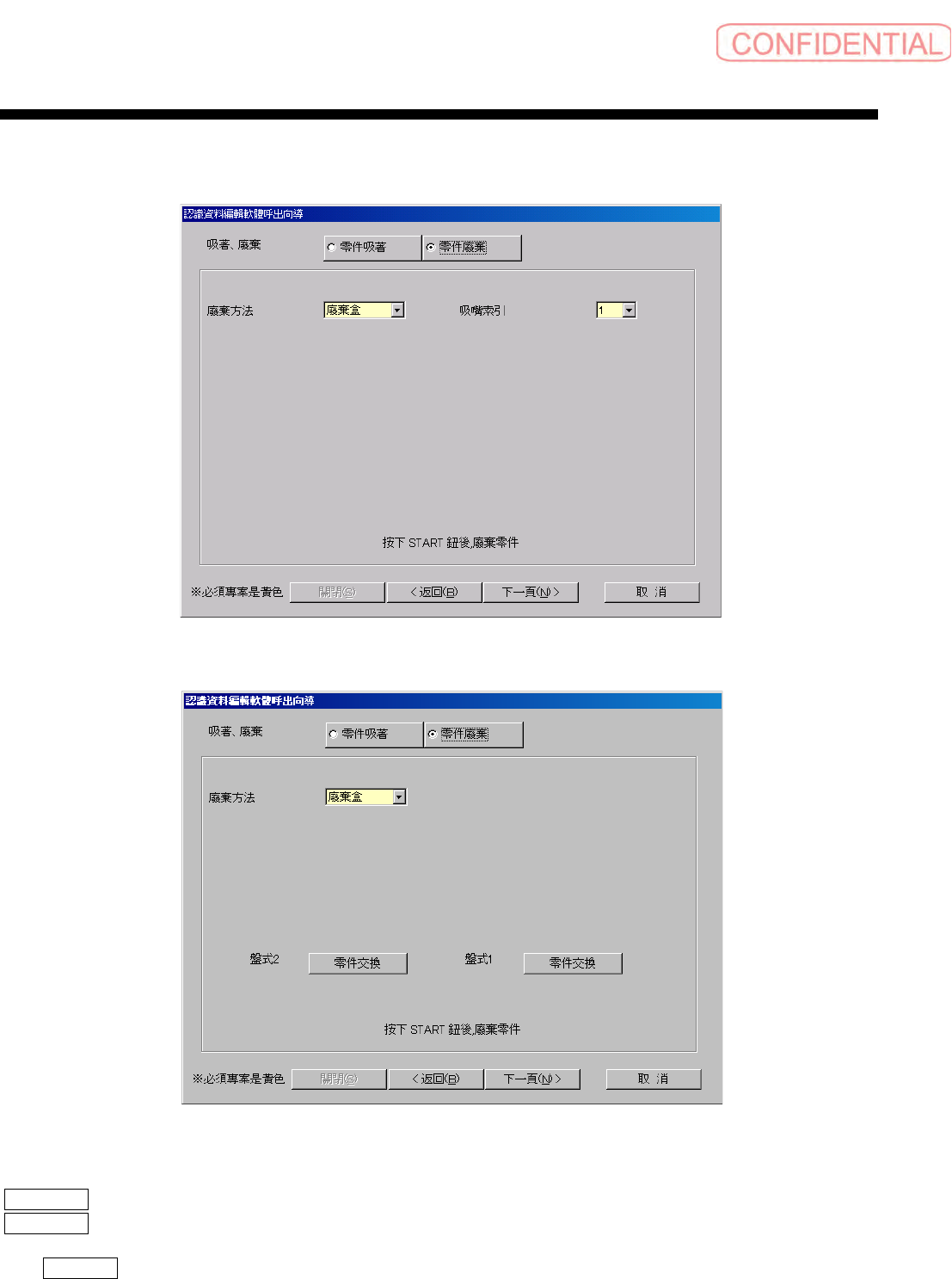

2.6.4 零件废弃·废弃框的情况
零件废弃·废弃框的情况零件废弃·废弃框的情况
零件废弃·废弃框的情况
图
2.6.4-1
零件廢棄‧廢棄盒
(
零件废弃·废弃框
) (SI-F130)
图
2.6.4-2
零件廢棄‧廢棄盒
(
零件废弃·废弃框
) (SI-F209)
吸嘴索引 ( 吸嘴索引 )：指定吸着要废弃零件的吸嘴 （仅 SI-F130）。
零件交換 ( 零件交换 )：进行盘式的零件交换 （仅 SI-F209）。
按下
START 钮，在废弃框里废弃零件。
