保养篇 2. 维修检查 2-70 SI-F130 10. 用手押入内部 旋转轴，确认其能顺畅地运 作。 11 . 安装吸嘴。 内部轴弹簧押头 内部轴回复弹簧 (2 种类 )
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-69
5. 在内部旋转轴上喷清洁的空气喷雾，在内部轴表面和沟槽部分涂上润滑油。
6. 用清洁抹布将涂在轴上的润滑油抹薄，擦去轴部分多余润滑油。
（请不要擦去沟和活塞部分的润滑油。）
7. 像往沟里放外部轴的钢球那样，将内部旋转轴插入到吸嘴头里。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。
8. 在内部旋转轴上安装内部旋转轴回复弹簧。
9. 在内部旋转轴上安装内部旋转轴弹簧押头，拧上调节螺丝 (H2 × 2 根 ) 用扭矩 1.5kgf· cm 拧
紧。
注意
注意注意
注意 :
注意沟槽方向 !
保养篇
2. 维修检查
2-70
SI-F130
10. 用手押入内部旋转轴，确认其能顺畅地运作。
11. 安装吸嘴。
内部轴弹簧押头
内部轴回复弹簧
(2 种类 )
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-71
2.7 运作不良时
运作不良时运作不良时
运作不良时

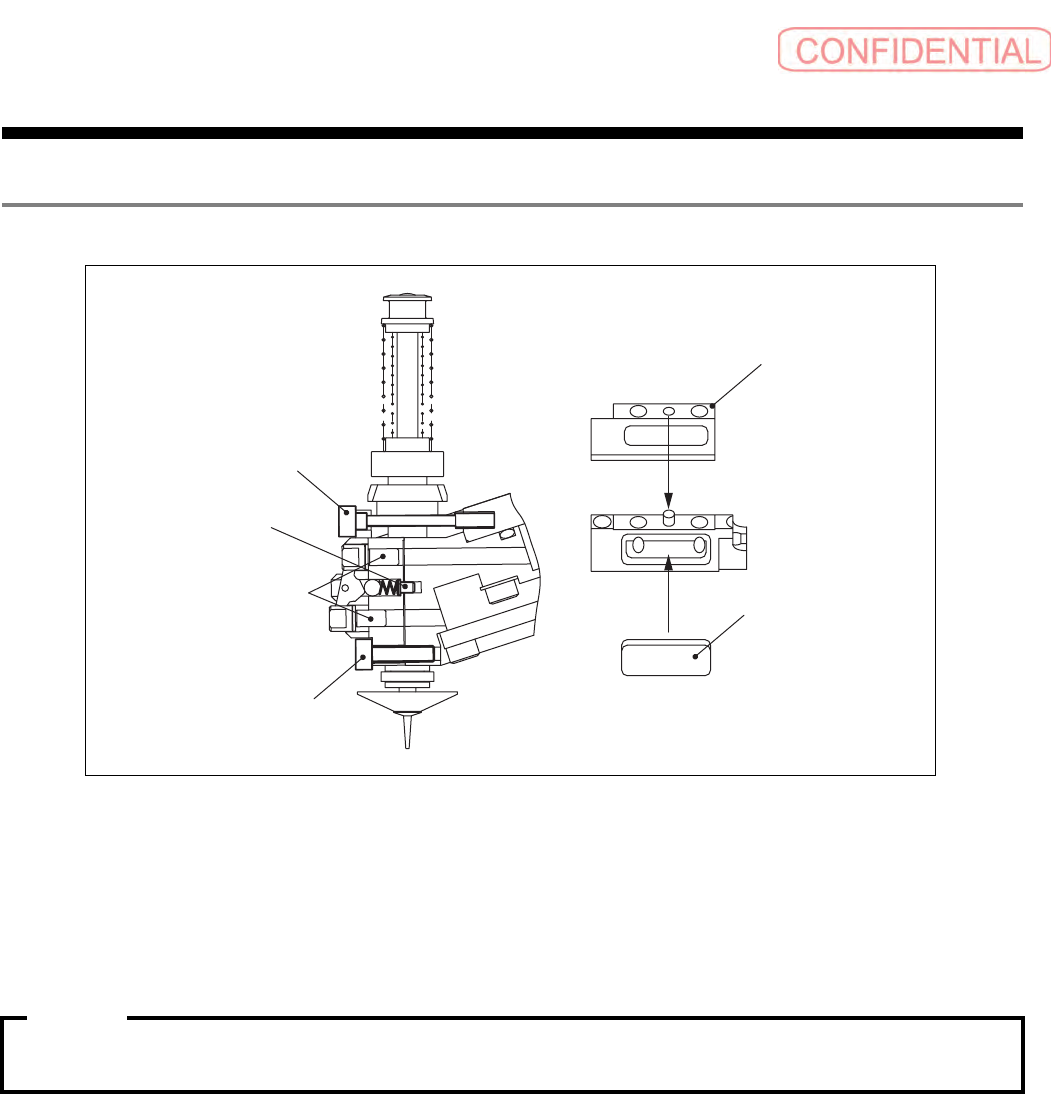

(1) 机械阀交换
[ 作业顺序 ]
1. 旋松安装机械阀的螺丝 （上下共 2 个）。从吸嘴头上卸下机械阀。
2. 在机械阀上安装上过滤器、衬垫。
3. 重合机械阀定位针和吸嘴头定位孔，将机械阀安装到吸嘴头上。
4. 拧紧机械阀的安装螺丝 （下），用扭矩 5kgf· cm 拧紧，顺次拧紧机械阀的安装螺钉
（上），用扭矩
5kgf· cm 拧紧。
·机械阀交换时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
过滤器
衬垫
固定弹簧
( 上 )
定位针
固定弹簧
( 下 )
气缸部
注意
注意注意
注意 :
