操作篇 操作篇 操作篇 操作篇 1. 系统概要 1-20 SI-F130 1.8 SI-F 130 的外形尺 寸图 的外形尺 寸图 的外形尺寸图 的外形尺 寸图 ( 单位 :mm ) 1400 1202 9 1220 (136) 980 420 1031 890 1490 (1780) (1545) 9 (1860) (1434) 900 +10 -10 ( 基板搬送高度 )
操作篇
操作篇操作篇
操作篇
1. 系统概要
SI-F130
1-19
(5) 吸嘴跳跃功能
不使用被判定为不良
(NG) 的吸嘴，继续让 SI-F130 工作的功能。
( 参照 6.2.1.2 机种资料制作 )
(6) 供料器不良检出功能
从零件供料器吸着了零件后，发生错误作为供料器不良检出。而且，检查出供料器不良后，可以
选择要立即停止
SI-F130 还是就此继续运转。
( 参考 4.2 动作设定 )
(7) 零件缺料动作设定功能
可以选择发生零件中断时的
SI-F130 的运转模式。
(1) 停止：零件缺料的同时停止 SI-F130。
(2) 继续：零件缺料后，也将基板上可装着的零件全部装置后才停止 SI-F130。
( 参照 4.2 动作设定 )

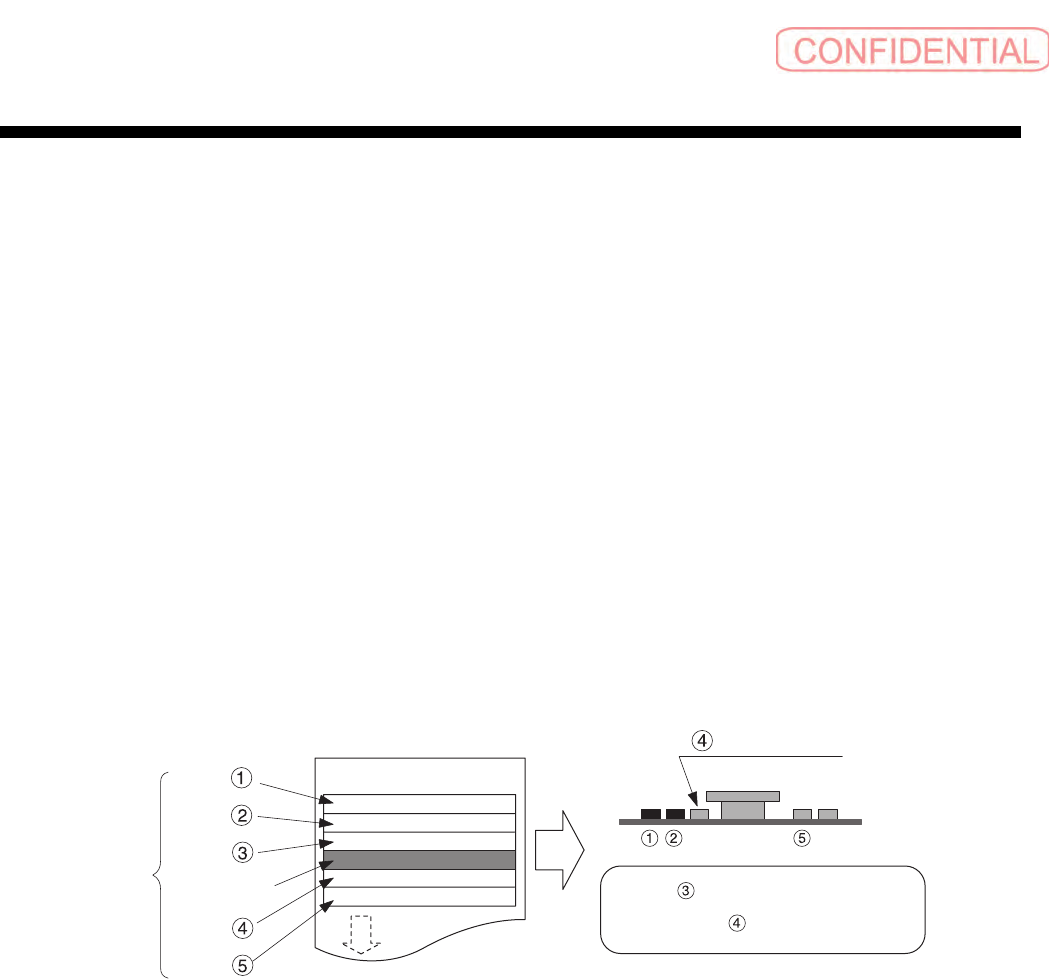

(8) 补料标帜功能
用与相邻零件的形状尺寸等关系指定具有这种功能的零件，即使在发生错误不能装着时，也一定
在那个被指定的相邻零件之前装着的性能。适用于相邻零件若先装着则那个部件就不能装着的情
况。
（参照
6.4.5 装着资料的编辑 )
(9) DAS 功能 ( 资料·调整·软件 )
所谓 DAS 是由 Data Arrangement Software 的第一个字母缩写而成。根据仿真和节奏计算，
决定零件的装置顺序和供料器配置、吸嘴配置，能够从
SI-F130 得出最适合的性能软件。
(1) 吸嘴配置 ：自动配置旋转式吸嘴上的吸嘴。
(2) 供料器配置 ：自动配置零件供料器。
(3) 区域展开 ：自动生成扩展复基板区域的资料。
(4) 通过最佳化 ：自动得到 12 支吸嘴的一次吸着动作。
(5) 吸着顺序的最佳化 ：自动得到零件的吸着顺序。
(6) 装着顺序的最佳化 ：自动得到零件的装着顺序。
( 参照 6.2.1.2 机种资料制作 )
(10) 认识资料编辑功能
采用图表的用户界面，生成认识资料工具。
( 参照零件认识资料编辑篇 )
之后不能装着
只要 的零件装着没完成，
就不能进行
的零件装着。
装着
装着
装着
装着
装着
补料标帜
步
骤
<
<
〈 NC 程序〉
操作篇
操作篇操作篇
操作篇
1. 系统概要
1-20
SI-F130

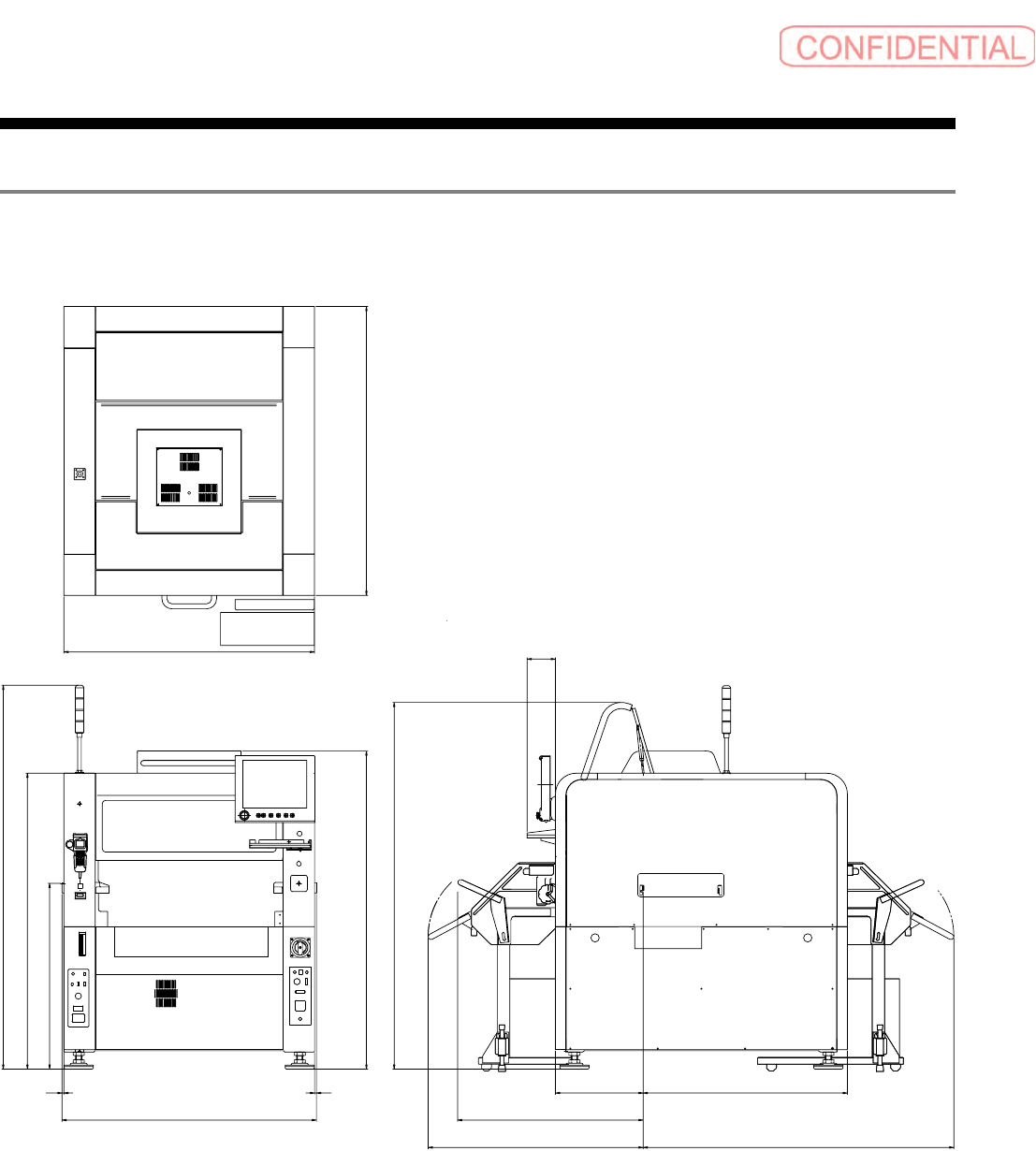

1.8 SI-F130
的外形尺寸图
的外形尺寸图的外形尺寸图
的外形尺寸图
( 单位 :mm)
1400
1202
9
1220
(136)
980420
1031
890
1490
(1780)
(1545)
9
(1860)
(1434)
900
+10
-10
(
基板搬送高度
)
操作篇
操作篇操作篇
操作篇
2. 系统操作
SI-F130
2-1
2. 系统操作
系统操作系统操作
系统操作
2.1 上电前注意事项
上电前注意事项上电前注意事项
上电前注意事项
2.1.1 关于电源的注意事项
关于电源的注意事项关于电源的注意事项
关于电源的注意事项
·电源工作前注意事项
将工厂侧总电源电缆连接到
SI-F130
前，请一定要关闭工厂侧总电源电缆的主电源。若在主
电源打开状态下将工厂侧总电源电缆接到
SI-F130
上，会引起意想不到的危险，结果将会导
致严重受伤甚至死亡。
·总电源规格
总电源规格如下所示。请不要使用其它规格的电源，否则会引起意想不到的危险，结果将会导
致严重受伤甚至死亡。
三相
200V
±
10% 50/60 Hz
、
15A
·关于工厂侧总电源电缆
工厂侧总电源电缆，请使用
4
芯
AWG14
或者比其更粗的橡胶绝缘电缆。使用细电缆，将引
起意想不到的危险，其结果可能发生火灾等事故。
·关于总电源电缆端子
工厂侧总电源电缆的电线端部，请安装和电线形状相应圆形的夹紧端子。使用裸电线或者其它
形状端子，电线很容易从端子接头漏出，会引起意想不到的危险，其结果，将发生火灾或触电
等事故，甚至导致严重受伤或死亡。
·关于接地工作
请将工厂侧总电源电缆按照有关电气设备规定的
D
型安全接地
(
接地阻抗
100
欧姆以下
)
接
地。不完全接地不仅引起机器误运作，还会发生火灾和触电等事故，结果将会导致严重受伤甚
至死亡。
关于电源相位顺序
(1)
有相位顺序限制。请按以下步骤检查。
暂时接通电源，使真空泵用断路器
ON
。
·
若短时间内真空压上升，相位顺序正确
。
请马上使电源
OFF
，进行下一项工作。
·
若短时间内真空压不上升，相位顺序错误。请马上使电源
OFF
，而且，请使工厂电源
OFF
。
请将工厂侧总电源电缆的三相电源线内部
2
根交替连接。
(2)
请按照以上所述缩短相位顺序检查工作中上电时间。
警告
警告警告
警告 :
!
注意
注意注意
注意 :
