2.4 分割信息输入画面
分割信息输入画面分割信息输入画面
分割信息输入画面
基本信息输入画面上，分割被确认后显示。
图
2.4.-1
分割情報
(
分割信息
)
输入
画面
在成为必须项目的黄色区域内输入值。
分割數 ( 分割数 )： 2 ～ 4 中选择。
移動量 X、 Y ( 移动量 X、 Y)： 2 分割及 3 分割时，二者中有一者是 0。
2 分割时 X 坐标输入时
图
2.4-2 2
分割时
X
坐标输入
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-11
2 分割时 Y 坐标输入时
图
2.4-3 2
分割
Y
坐标输入
3 分割时 X 坐标输入时
图
2.4-4 3
分割时
X
坐标输入
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-12
SI-F130/SI-F209

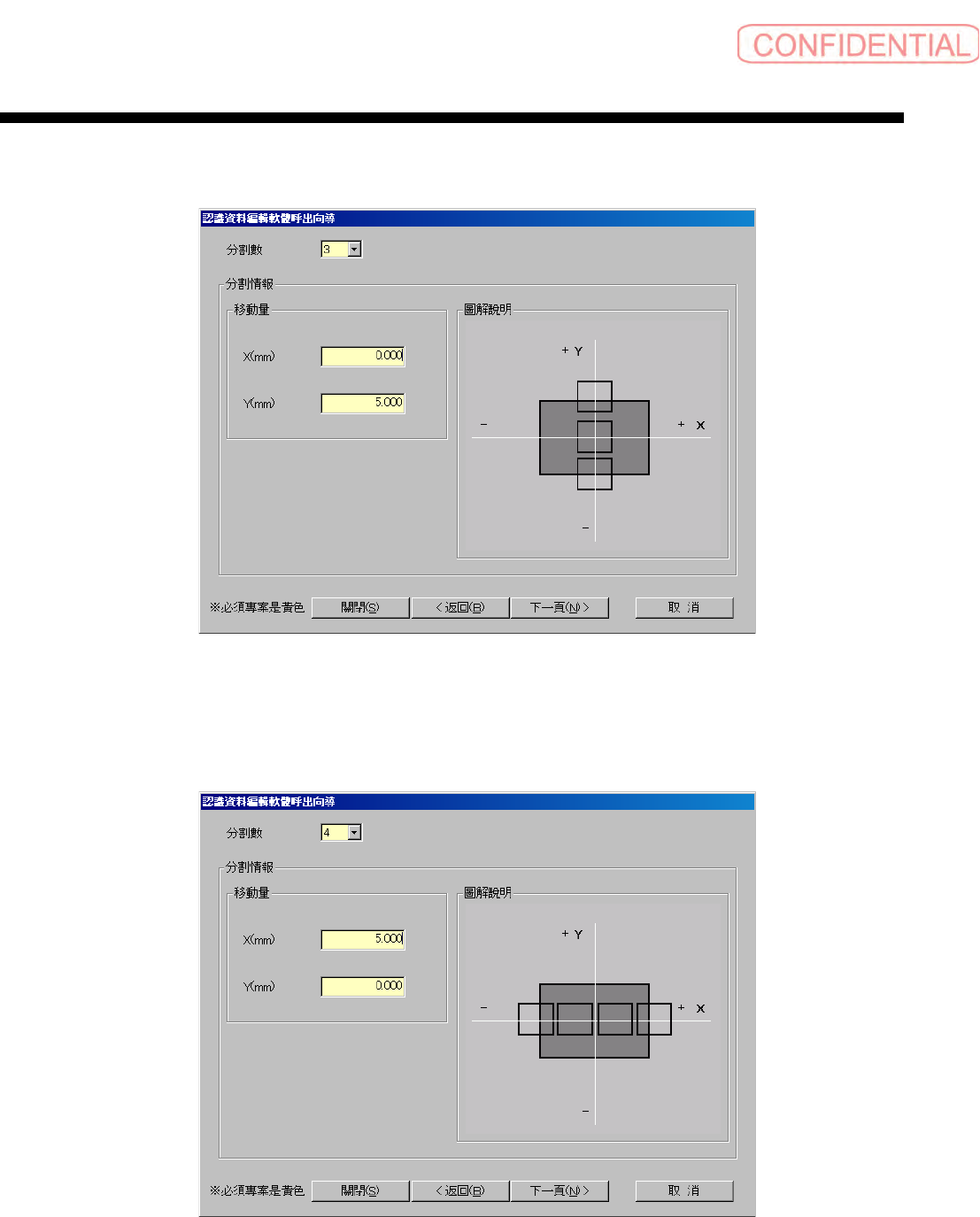

3 分割时 Y 坐标输入时
图
2.4-5 3
分割时
Y
坐标输入
4 分割时 X 坐标输入时
图
2.4-6 4
分割时
X
坐标输入
