零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-9

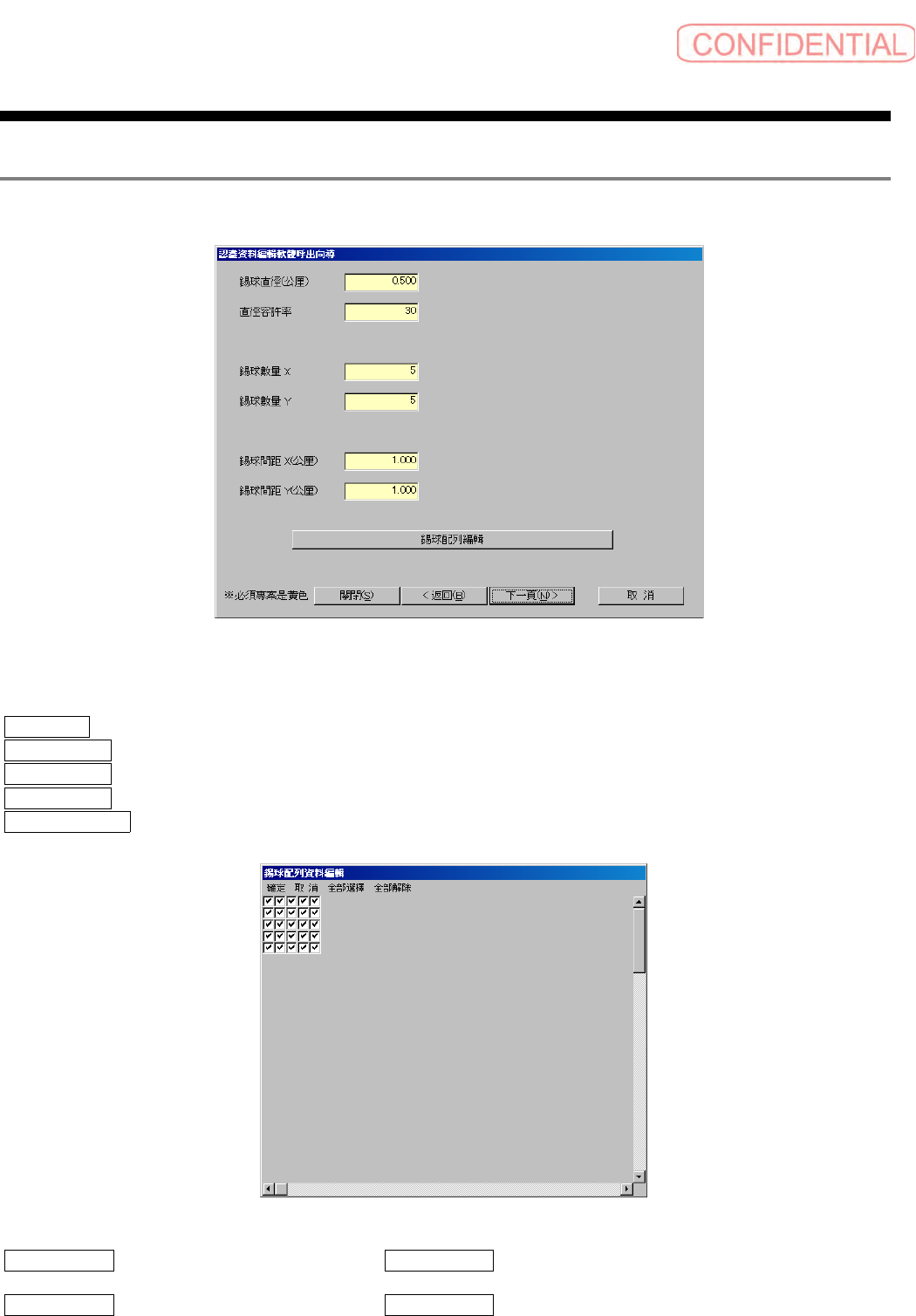

2.3 BGA 信息输入画面
信息输入画面信息输入画面
信息输入画面
在基本信息输入画面上的形状种类中，选择 BGA 零件时显示。
图
2.3-1 BGA
信息输入
画面
在成为必须项目的黄色区域中输入值。
錫球直徑 ( 锡球直径 )：不能是 0 以下。
直徑容許率 ( 直径容许率 )：在 1 ～ 99 之间。
錫球數量 X ( 锡球数量 X)：在 1 ～ 100 之间。
錫球數量 Y ( 锡球数量 Y)：在 1 ～ 100 之间。
錫球配列編輯 ( 锡球配列编辑 )：显示锡球配列编辑画面。
图
2.3-2
錫球配列編輯
(
锡球配列编辑
)
錫球間距 X ( 锡球间距 X)：不少于 0，当 錫球數量 X ( 锡球数量 X) 在 2 以上的时候，要大于锡球
直径。
錫球間距 Y ( 锡球间距 Y)：不少于 0，当 錫球數量 Y ( 锡球数量 Y) 在 2 以上的时候，要大于锡球
直径。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-10
SI-F130/SI-F209

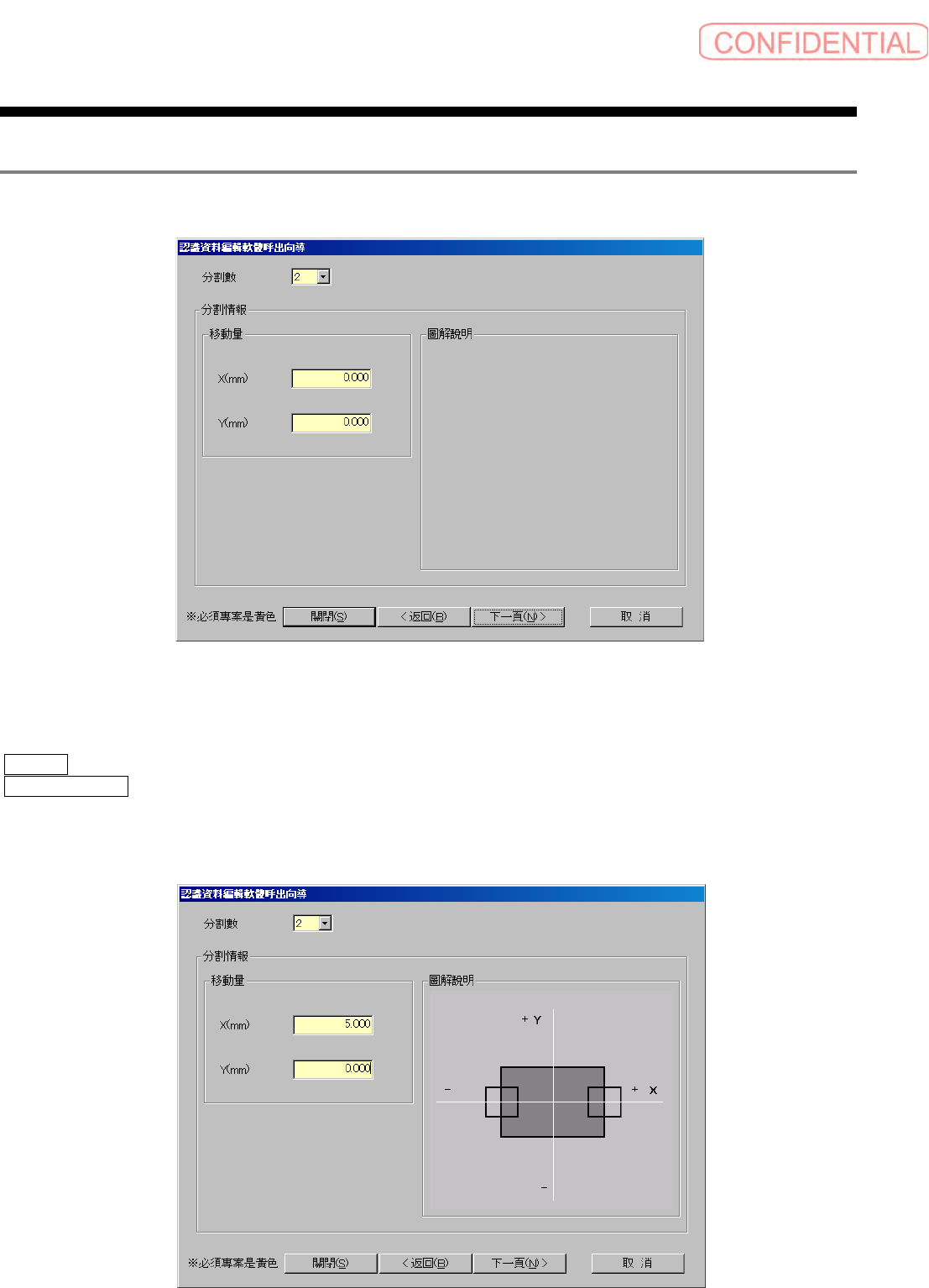

2.4 分割信息输入画面
分割信息输入画面分割信息输入画面
分割信息输入画面
基本信息输入画面上，分割被确认后显示。
图
2.4.-1
分割情報
(
分割信息
)
输入
画面
在成为必须项目的黄色区域内输入值。
分割數 ( 分割数 )： 2 ～ 4 中选择。
移動量 X、 Y ( 移动量 X、 Y)： 2 分割及 3 分割时，二者中有一者是 0。
2 分割时 X 坐标输入时
图
2.4-2 2
分割时
X
坐标输入
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-11

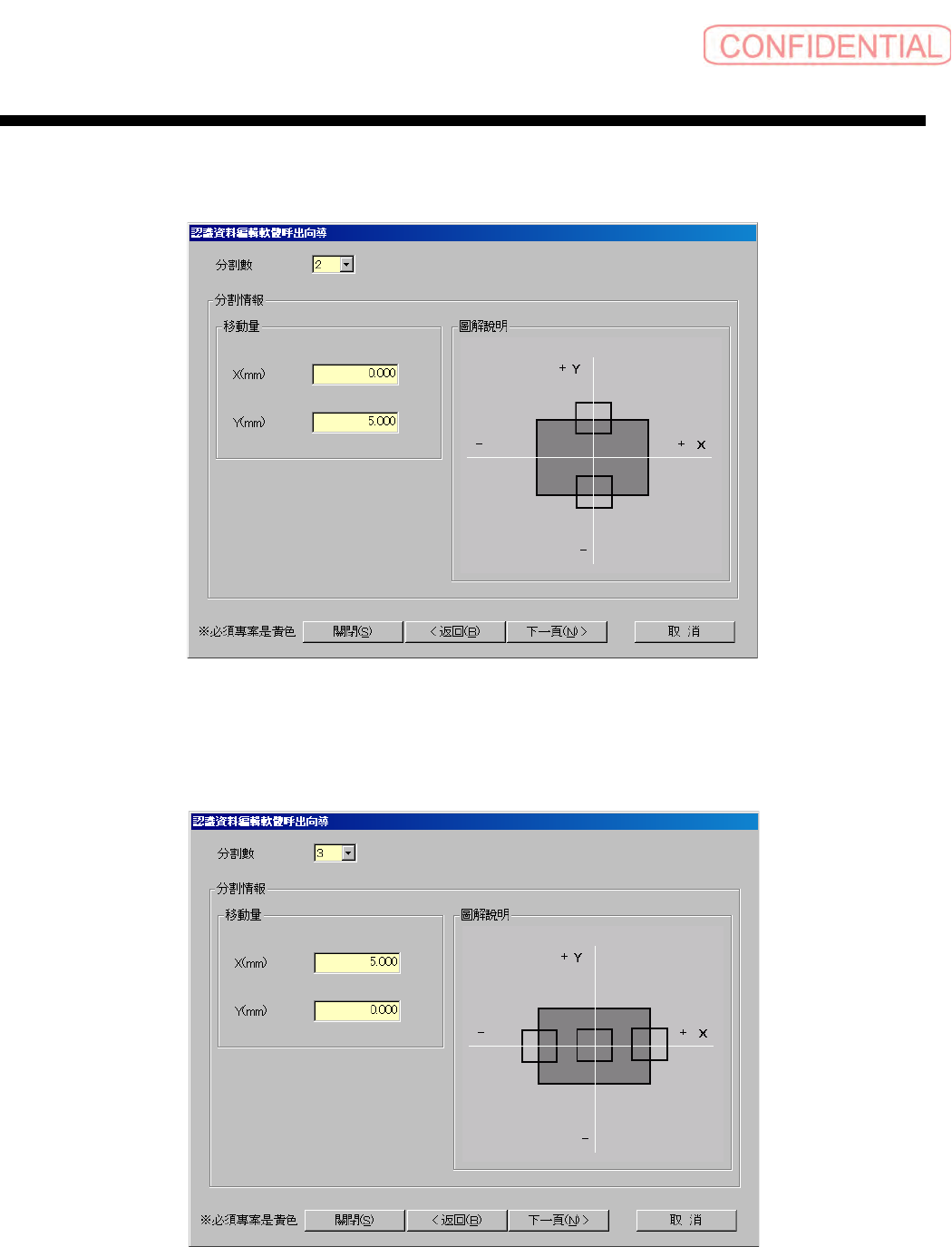

2 分割时 Y 坐标输入时
图
2.4-3 2
分割
Y
坐标输入
3 分割时 X 坐标输入时
图
2.4-4 3
分割时
X
坐标输入
