零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 1 章 操作 1-26 SI-F130/SI-F 209 透射影像 ( 透射影像 ) ：进行透射影像 显示。 照明 ( 照明 ) ：进行照明亮灯。照明按 指定层级的明亮度水准亮灯 。 移動模式 ( 移动模式 ) ： 绝对坐标移动、相对坐标移 动、微调动作移动 绝对坐标移动、相 对坐标移动时，输入移动值 后，按 ST AR T 键使其移动。 微调动作移动时…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-25
3. 认识资料编辑
认识资料编辑认识资料编辑
认识资料编辑
3.1 影像存取画面
影像存取画面影像存取画面
影像存取画面

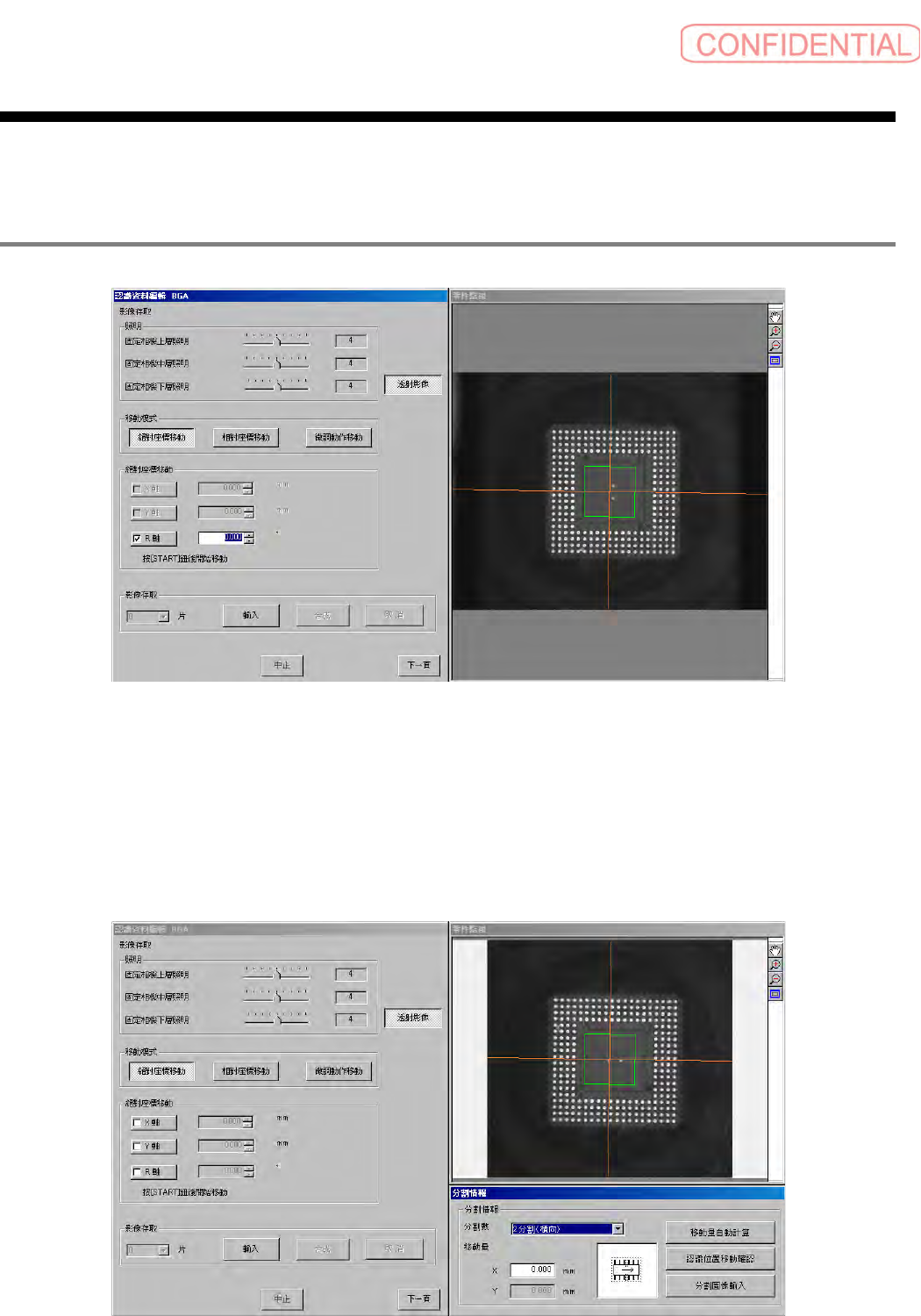

图
3.1-1
影像存取
(
影像存取
)
画面
影像存取画面是认识资料编辑编辑机被起动，最初显示起动时的画面。
影像存取画面获得零件资料制作用的影像资料，以及分割认识使用时，在零件监视下显示 “分割信
息”画面，算出、设定分割认识用的移动量。起动时，用透射影像显示状态起动。
分割认识时，显示如下的画面
图
3.1-2
影像存取
(
影像存取
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-26
SI-F130/SI-F209
透射影像 ( 透射影像 ) ：进行透射影像显示。
照明 ( 照明 ) ：进行照明亮灯。照明按指定层级的明亮度水准亮灯。
移動模式 ( 移动模式 ) ：绝对坐标移动、相对坐标移动、微调动作移动
绝对坐标移动、相对坐标移动时，输入移动值后，按
START 键使其移动。
微调动作移动时
XY 用游标键、 R 用 <> 键使其移动。
影像存取 ( 影像存取 )
片 ( 片 ) ( 读取片 )：仅在分割时可以选择。指定进行读取的片数。指定片数的影像全部存在
时，显示选择数目的影像。
輸入 ( 输入 ) ：存取被指定数目的影像，在相机窗口上显示。
合成 ( 合成 ) ：合成已存取的影像，成为一张影像。仅在分割时可以。
取消 ( 取消 ) ：将存取的影像全部清除。
分割情報 ( 分割信息 ) ：仅在分割认识时。
分割數 ( 分割数 ) ：设定零件认识时的分割方法。
移動量 ( 移动量 ) XY：设定各方向的总移动量。
移動量自動計算 ( 移动量自动计算 ) ：参照进行影像存取位置，自动算出移动量。
認識位置移動確認 ( 认识位置移动确认 ) ：为了确认移动位置是否合适，按照分割数、移动
量，向实际分割认识时的位置移动。
分割圖像輸入 ( 分割图像输入 ) ：按照分割数、移动量，向实际分割认识时的位置移动，进行
影像输入。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-27
3.2 认识资料自动生成画面
认识资料自动生成画面认识资料自动生成画面
认识资料自动生成画面
芯片零件、异型零件时不显示。
图
3.2
認識資料自動生成
(
认识资料自动生成
)
画面
開始自動生成 ( 开始自动生成 ) ：从输入的影像开始，进行零件资料的自动生成。
清除 ( 清除 ) ：清除被设定零件资料的信息。
向歪斜設定移動 ( 向歪斜设定移动 ) ：向歪斜设定画面移动。
向本體設定移動 ( 向本体设定移动 ) ：向本体设定画面移动。
向電極設定移動 ( 向电极设定移动 ) ：向电极设定画面移动。在通过自动生成，生成资料时有效。
向中心設定移動 ( 向中心设定移动 ) ：向中心设定画面移动。在通过自动生成，生成资料时有效。
向認識設定移動 ( 向认识设定移动 ) ：向认识设定画面移动。在通过自动生成，生成资料时有效。
