保养篇 保养篇 保养篇 保养篇 2. 维修检查 SI-F130 2-69 5. 在内部旋 转轴上喷清洁的空气喷雾，在内部 轴表面和沟槽部分涂上润滑 油。 6. 用清洁抹 布将涂在轴上的润滑油抹薄，擦去 轴部分多余润滑油。 （请不要擦去沟和 活塞部分的润滑油。 ） 7. 像往沟里 放外部轴的钢球那样，将内部旋转 轴插入到吸嘴头里。 如果残留 多余润滑油，附着在基板和 零件上导致产品质量问题， 所以一定要擦除多余润滑油 。 8. 在内部旋 …
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-68
SI-F130
每 1 年
(10) 内部轴的交换
[ 作业功能 ]
每当零件吸装着运作时，吸嘴头内部轴就高速旋转，反复上下运作。为了维持确实的吸着运作和
装着精度，每
1 年交换一次内部轴。
[ 维修检查位置 ]
吸嘴头的内部轴 12 根
[ 维修检查时准备的物品 ]
润滑油：多用润滑油 ( 美国 Wynn Oil Comapny 制 )、清洁抹布、别针等、内部轴 12 根
[ 作业顺序 ]
1. 从内部轴上拔下吸嘴。
2. 旋松内部旋转轴弹簧押头的调节螺丝 (H2 × 2 根 )。
3. 卸下内部旋转轴回复弹簧。
4. 从吸嘴头上拔下内部旋转轴。
内部旋转轴
拔出
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-69
5. 在内部旋转轴上喷清洁的空气喷雾，在内部轴表面和沟槽部分涂上润滑油。
6. 用清洁抹布将涂在轴上的润滑油抹薄，擦去轴部分多余润滑油。
（请不要擦去沟和活塞部分的润滑油。）
7. 像往沟里放外部轴的钢球那样，将内部旋转轴插入到吸嘴头里。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。
8. 在内部旋转轴上安装内部旋转轴回复弹簧。
9. 在内部旋转轴上安装内部旋转轴弹簧押头，拧上调节螺丝 (H2 × 2 根 ) 用扭矩 1.5kgf· cm 拧
紧。
注意
注意注意
注意 :
注意沟槽方向 !
保养篇
2. 维修检查
2-70
SI-F130
10. 用手押入内部旋转轴，确认其能顺畅地运作。
11. 安装吸嘴。

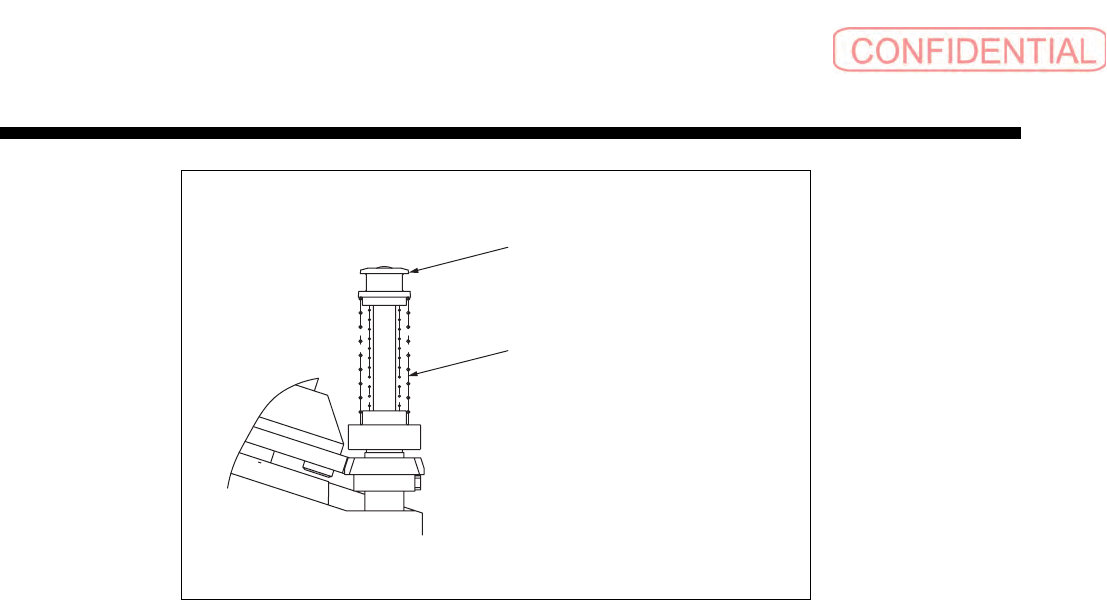

内部轴弹簧押头
内部轴回复弹簧
(2 种类 )
