操作篇
6. 资料编集
6-62
SI-F130
6.4.3 区域资料的编辑
[ 调整功能 ]
将取得连片基板的一部分称为区域，对一个位置的区域输入装着资料后，复制同一基板相同图案
的区域，利用
DAS 即可执行装着。
以此定义一片基板中区域的形成状态。
[ 区域的坐标位置 ]
区域的各坐标位置为由 NC 原点至各区域的基准位置的补正值，以 X、 Y 及角度输入。
如以一个基板对应
4 个区域的资料，执行输入时 , 以基准区域输入其区域的基准坐标位置。
基准区域以外的区域为以
NC 原点为基准 , 计算角度的补正量取得的坐标位置，再加上由坐标位
置的
XY 方向的补正量做为 X、 Y 值。
·区域的顺序号码无特别指定，但任一选择作为基准区域，计算并输入对于该区域的角度补正后
的相对值。
·正确执行移动至区域位置时，需以步骤停止，停止自动生产。
·动作停止的步骤途中，请不要执行区域教示对话框的显示。会发生系统错误。
-x
y
−35.00
21.00
27.50
−35.00
A
A'
B
区域 :4
区域 :3
区域 :2
区域 :1
90.0 度
NC 原点
90°
0°
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-63
[ 操作顺序 ]
（ 1）区域资料的教示
資料編輯 ( ) 基板 ( ) 區域 ( )
图
6.4.3-1
資料編輯—基板
(
资料编辑－基板
)
画面
X(
mm
) Y(
mm
) 角度 ( )
1
A
1
X(mm)
Y(mm)
0
2
1
NC
A
B
(
A
)
角度
(
)
A
B
X(mm)
Y(mm)
3
4
X(mm)
Y(mm)
角度
(
)
不良標記 ID ( ID)
定位標記 ID ( ID)
ID
在
DAS
实施中使用基准区域
,
故必须登录为
1
。
项目名称 单位 缺省值
X mm 0.000
Y mm 0.000
角度
0.000
X
mm 0.000
Y
mm 0.000
△角度
0.000
不良標記 ID
ID
0
定位 ID ID
0
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-64
SI-F130
教示 ( ) 區域教示 ( )
區域 ID ( ID) ID

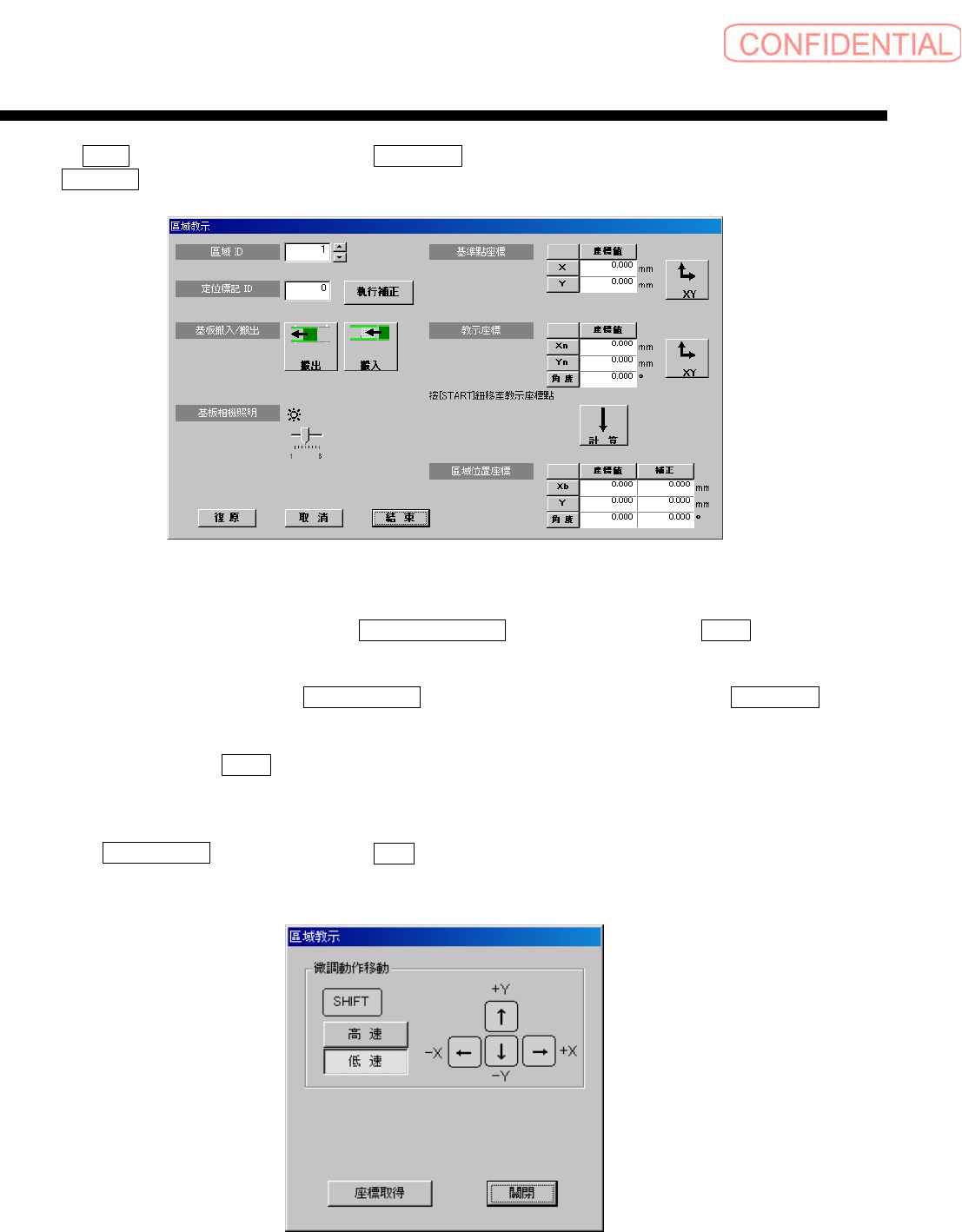

图
6.4.3-2
區域教示
(
区域教示
)
对话框
基板搬入 / 搬出 ( / ) 搬入 ( )
定位標記 ID ( ID) 執行補正 (
)
開啟 ( )
基準點座標 ( ) XY
图
6.4.3-3
微調動作移動
(
微调动作移动
)
对话框
