手动控制器篇 3. 说明信息 SI-F130 3-3 3.2 画面构成一览 手动控制器的画面层 次构成如下。 图 3-2 主画面 自动生产画 面 运转开始画面 原始画面 (1 秒钟显示 ) 选配 ( 台车不使用时 不可选 ) 运转停止画面 动作状况显示画面 生产信息显示画面 零件交换画面 机种切换画面 条形码读取 吸嘴头状态显示画 面 原点回复画面 最新警报显示画面 供给 部确认 控制权获取画面 获取控制权画面 (1 秒钟显示 ) 获取…
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
3. 说明信息
3-2
SI-F130
3.1 手动控制器的显示画面
手动控制器的显示画面手动控制器的显示画面
手动控制器的显示画面
手动控制器显示部分的液晶显示画面中，一次可显示的最大文字数量：汉字 8 个文字× 4 行；英文
数字，
16 个文字× 8 行。
由于手动控制器的画面较小，所以很难一次显示过多信息，采用了显示画面一部分的显示方法。

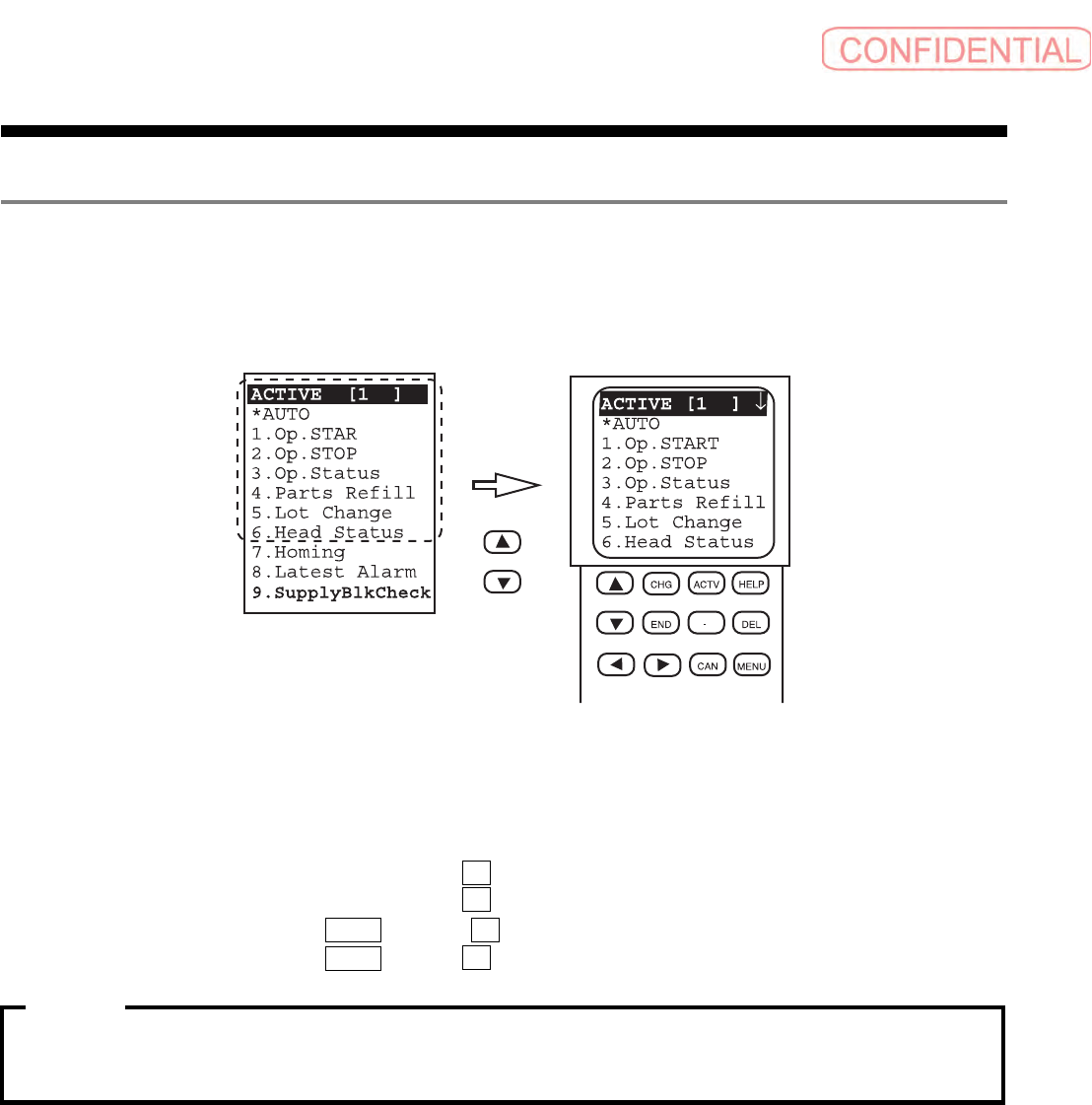

也就是说，将下图左侧的画面区域象右侧那样显示一部分。
图
3-1
如果要查看整个画面的信息，请执行如下的操作。
[ 操作顺序 ]
游标移动至上端，如果要继续向上方卷动，按 ▲ 。
游标移动至下端，如果要继续向下方卷动，按
▼ 。
如果要显示上端的一个画面，按
TRG 同时按 ▲ 。
如果要显示下端的一个画面，按
TRG 同时按 ▼ 。
·根据需要，画面号码、当前手动控制器模式、以及表示显示画面中存在没有显示的部分的箭
头会出现在画面上下。上述滚动条操作不显示这种箭头。
·用滚动条操作执行再显示期间不接受键盘输入。请在所有的显示结束后按键。
注意
注意注意
注意 :
全部信息
液晶显示部
手动控制器篇
3. 说明信息
SI-F130
3-3
3.2 画面构成一览
手动控制器的画面层次构成如下。
图
3-2
主画面 自动生产画面
运转开始画面
原始画面
(1
秒钟显示
)
选配
(
台车不使用时
不可选
)
运转停止画面
动作状况显示画面 生产信息显示画面
零件交换画面
机种切换画面
条形码读取
吸嘴头状态显示画面
原点回复画面
最新警报显示画面 供给部确认
控制权获取画面
获取控制权画面
(1
秒钟显示
)
获取控制权失败
(1
秒钟显示
)
画面
同时按
TRG
+ ACTV
时
手动控制器缺省画面
电源接通时
装着时
初始化时
按下
CHG
或零件缺料时
按
2
次
MENU
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
3. 说明信息
3-4
SI-F130
图
3-3
主画面 手动操作画面 轴操作画面
XY
轴操作画面
XY
轴绝对座
标移动画面
XY
轴相对座
标移动画面
XY
轴微调动
作操作画面
吸嘴头
RN
轴操
作画面
吸嘴头
RN
轴绝
对座标移动画面
吸嘴头
RN
轴相
对座标移动画面
吸嘴头
RN
轴微
调动作操作画面
吸嘴头
H
轴微绝
对座标移动画面
吸嘴头
H
轴相对
座标移动画面
吸嘴头
H
轴微
调动作操作画面
吸嘴头
H
轴操作
画面
按
2
次
MENU
