操作篇
4. 自动生产
SI-F130
4-11
4.2 动作设定
[ 操作功能 ]
可以确认在自动生产中连续运转的各个动作。若可以确认各个动作正常运转，在 動作模式 ( 动作
模式
) 画面 裝著生產 ( 装着生产 ) 中点击 正常運轉 ( 正常运转 ) 钮，结束 [4.2 动作设
定
]。至此，自动生产的准备全部结束。如果执行下一节 [4.3 自动生产 ]，则执行自动生产。在
[4.2 动作设定 ] 中，可以执行以下各项目。
4.2.1 运转模式设定
可以设定 動作模式 ( 动作模式 )、 零件缺料模式 ( 零件缺料模式 )、 零件預取模式 ( 零件预取模
式
)、 自動補料 ( 自动补料 )、 供料器交替 ( 供料器交替 )、 台車交替 ( 台车交替 ) 显示现在的设
定状态。
4.2.2 基板搬送设定
执行 軌道寬度 ( 轨道宽度 ) 的 調整 ( 调整 )，当前轨道宽度显示、 基板搬出間隔 ( 基板搬出间隔 )
时间设定、搬入和搬出等基板操作。
4.2.3 停止模式设定
选择自动运转停止的方法。
4.2.4 步骤指定
指定自动运转的开始步骤和结束步骤。另外，在生产开始前已经搬入基板的情况，可以设定此基板
自动拆除。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 菜单 →
動作設定
( 动作设定 ) 标签。出现以下画面。

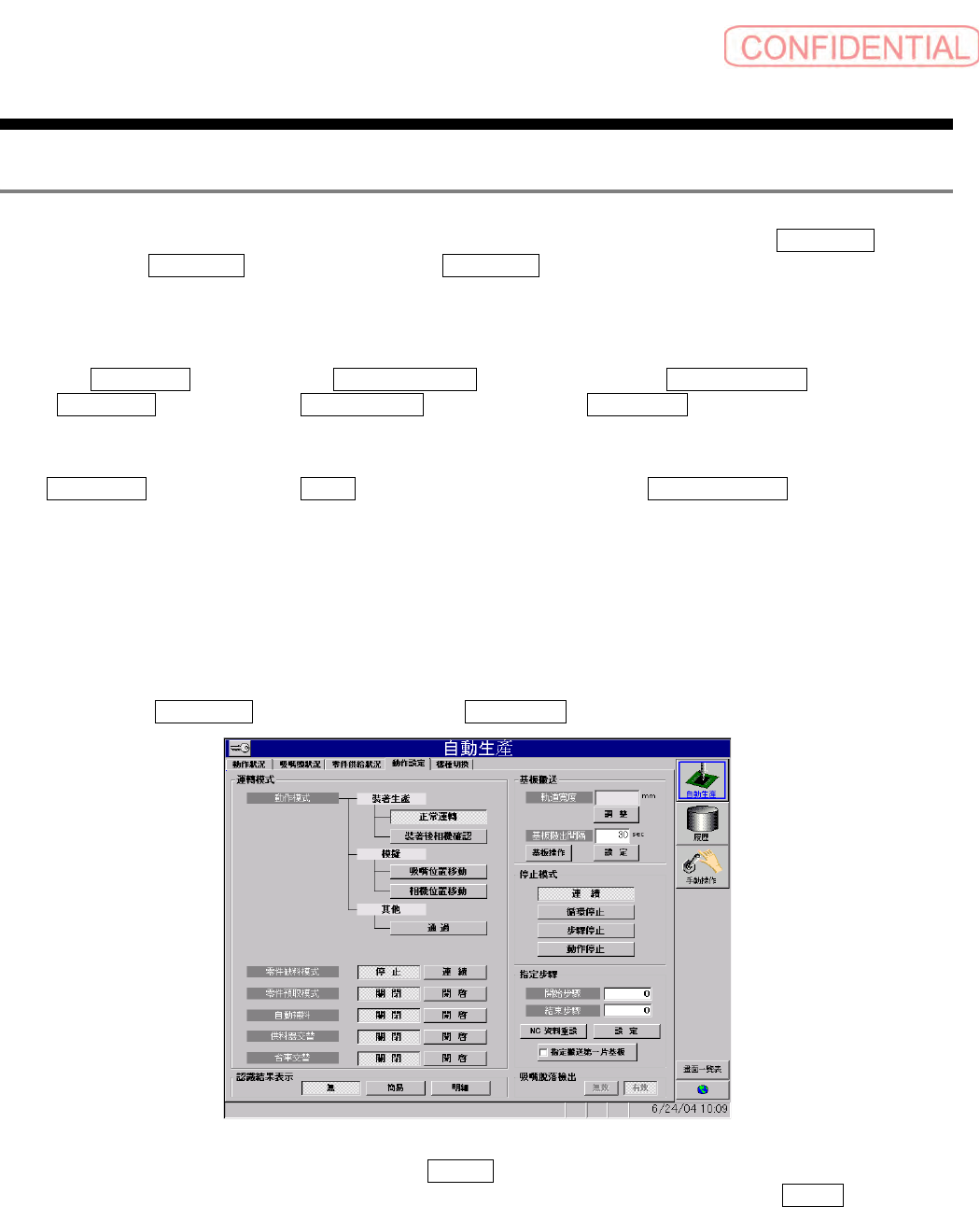

图
4.2
自動生產－動作狀況
(
自动生产－动作状况
)
画面
除了点击指令按钮以外，使用快捷方式， TAB 键，游标键也可以进行选择。
·「 動作模式」
( 动作模式 ) 「 零件缺料模式」 ( 零件缺料模式 ) 等项目，移动 TAB 键。现在
位置显示文字变蓝。移动顺序按照以下步骤进行。
动作模式→零件缺料模式→零件预取模式→自动补料→供料器交替→台车交替→轨道宽度→调整
→基盘搬出间隔→设定→基盘操作→停止模式→开始步骤→结束步骤→
NC 重设→设定→指定
搬送第一片基板
·各个项目内的切换 （
ON/OFF 等）用游标键进行。
·「 指定搬送第一 片基板」
( 指定搬送第 1 片基板 ) 用空格键切换 ON/OFF。
·
NC 重设按钮用快捷方式键 (Alt+R) 直接移动。
4.2.5 零件认识结果详细显示
自动运转中为在相机窗口中显示零件认识结果而选择的模式。
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-12
SI-F130
4.2.1 运转模式设定
运转模式设定运转模式设定
运转模式设定
参照下面的 [ 画面说明 ]，在自动生产点击各种指令按钮选择必要的功能。
[ 画面说明 ]
動作模式 ( 动作模式 ) 菜单如以下组成。
·
裝著生產‧正常運轉 ( 装着生产·正常运转 )
不执行基板相机确认，仅实际零件连续装着的自动生产模式。在全部确认结束后，请选择此菜
单。
·
裝著生產‧裝著後相機確認 ( 装着生产·装着后相机确认 )
每步骤装着后，使用基板相机边确认装着位置的自动生产模式。使用此模式为确认每个步骤的
装着。
·
模擬‧吸嘴位置移動 ( 仿真·吸嘴位置移动 )
吸嘴前端移动至零件装着位置，但零件不装着只执行机种资料的动作模式。使用此模式为确认
吸嘴的动作。
·
模擬‧相機位置移動 ( 仿真·相机位置移动 )
基板相机移动至零件装着的位置，但零件不装着只执行机种资料的动作模式。 请使用此模式
确认零件的装着位置。
·
其他‧通過 ( 其它·通过 )
轨道只执行基板搬送模式。使用此模式为确认基板搬送动作。
動作模式
裝著生產
模擬
( 仿真 )
其他 ( 其它 )
正常運轉
裝著後相機確認
吸嘴位置移動
相機位置移動
通過
( 通过 )
(
动作模式 )
(
正常运转 )
(
装着后相机确认 )
(
吸嘴位置移动 )
(
相机位置移动 )
( 装着生产 )
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-13
·
零件缺料模式 ( 零件缺料模式 )
零件缺料发生时选择停止方法。
停止
( 停止 ): 发生时立即停止。
連續
( 连续 ): 即使发生零件缺料，亦继续装着其它的零件后停止。
·
零件預取模式 ( 零件预取模式 )
为缩短周期时间，在基板搬入装着位置前吸嘴预取零件，选择此功能是否动作。
關閉
( 关闭 ): 基板搬入前不预取零件。
開啟
( 开启 ): 依搬入基板的位置，执行判断是否自动执行预取零件。
·
自動補料 ( 自动补料模式 )
因吸嘴无法吸着零件或吸着错误发生而立即停止时，此为自动补料 關閉 ( 关闭 )。 另， 即使
吸着错误发生，亦只执行指定的吸着补料次数，此为自动补料 開啟
( 开启 )。但执行吸着补
料次数后仍发生吸着错误时，则停止
SI-F130 动作。
關閉
( 关闭 ): 不执行自动补料。
開啟
( 开启 ): 执行自动补料。
·
供料器交替 ( 供料器交替 )
相同零件使用量大的装着作业时，将同一零件的多数供料器设定于 SI-F130 中， 1 个供料器
零件缺料时，能够接着下一个供料器继续生产
, 此称为供料器交替。
關閉
( 关闭 ): 缺省供料器交替。
開啟
( 开启 ): 执行供料器交替。
·
台車交替 ( 台车交替 )
对于大量生产的机种，在零件交换时设定零件供料器台车交替功能，将前侧台车及后侧台车设
置相同零件的供料器，在每次零件缺料时相互交换台车使其可连续生产。
關閉
( 关闭 ): 不执行台车交替。
開啟
( 开启 ): 执行台车交替。
·设定 台車交替
(
台车交替
)
开启时，台车
(
选配
)
必须前后安装。另，在机种资料的零件供
给部资料中，只须制作任一方前侧或后侧的资料即可。
·自动运转中无法变更动作模式。
·零件装着中
,
在自动运转停止时
,
即可变更动作模式。
·使用不良标记的机种资料时，即使设定开启 零件預取模式
(
零件预取模式
)
，也无法实行预
取动作。
·动作模式的设定也可以从动作状态画面上执行。关于从动作状态画面上的操作，请参照
[4.3.7
动作状况画面的说明
]
。
注意
注意注意
注意
:
