1. 基本功能
SI-F130
1-5
[ 操作顺序
操作顺序操作顺序
操作顺序 ]
(1)
手动控制器获取控制权的顺序
按下手动控制器侧面的
TRG 钮，同时按表面的 ACTV 钮。显示以下的画面。

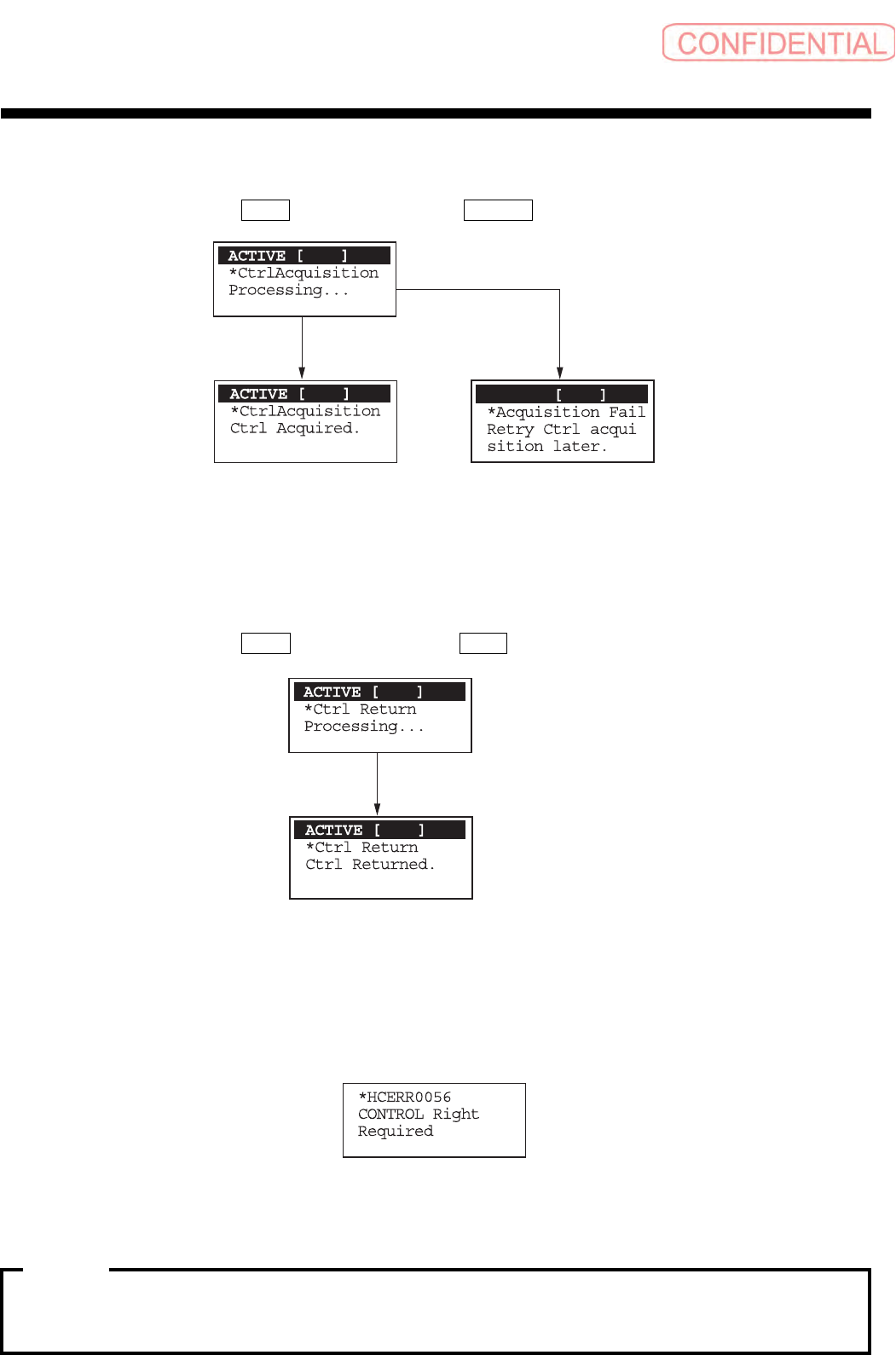

图
1-1
如果显示左侧画面，在手动控制器中移动控制权，画面上部的确认 LED 亮灯。
如果显示右侧画面，表示手动控制器控制权取得失败。请重新进行取得操作。
(2) 将控制权从手动控制器返还给操作面板的顺序
按下手动控制器侧面的
TRG 钮，同时按表面的 END 钮。显示以下的画面。
图
1-2
从手动控制器向操作面板的控制权返还操作结束。
(3) 针对需要控制权的操作的显示
用手动控制器进行不取得控制权而需要控制权的操作时，显示以下的画面。
图
1-3
为了获取控制权请按照上面的 「(1) 手動控制器獲取控制權之順序」 ((1) 手动控制器获取控制
权的顺序
) 进行控制权取得。
互锁
OFF
时控制权的移动
在互锁为
OFF
状态下进行控制权取得或者返还操作时，
SI-F130
本体的蜂鸣器鸣响大约
1
秒
钟。
获取失败时
获取成功时
1 秒钟显示1 秒钟显示
1 秒钟显示
