保养篇 保养篇 保养篇 保养篇 2. 维修检查 SI-F130 2-29 [ 机械阀交 换步骤 ] 1. 松动机械 阀安装螺丝 （上下共 2 颗） ，从吸嘴头上取下机械 阀。 2. 将过滤器 衬垫安装到机械阀上。 3. 将机械阀 定位针对准吸嘴头定位孔，将机械 阀安装到吸嘴头上。 4. 用 5kgf · cm 扭矩拧紧机械阀安装螺 丝 ( 下 ) ，并依次用 5kgf · cm 扭矩拧紧机械阀安 装螺 丝 ( 上 ) 。 ·更换机械阀 …
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-28
SI-F130
每 1 个月
(9) 机械阀的动作检查
[ 作业功能 ]
用吸嘴对零件进行吸着·装着时如果机械阀动作不良就会发生无法吸着零件，导致动作中零件脱
落无法装着等大故障。所以要定期检查机械阀。
[ 维修检查位置 ]
装着吸嘴头的机械阀
[ 维修检查需要准备的对象 ]
棉棒、多用润滑油
( 机械阀更换时：机械阀、六角扳手套装 )
[ 作业顺序 ]
1. 用棉棒清理阀周围。
2. 用手指交替按压上下阀，确认是否可以顺畅地移动以及是否有障碍。如果阀不能顺畅地移
动，属于阀有问题，请按照 「機械閥更換步驟」
( 机械阀更换步骤 ) 对阀进行更换。
3. 将多用润滑油适量地涂到机械阀连接针部的 3 处，然后用手指交替按压阀，使润滑油渗入其
中。用棉棒将多余润滑油擦除。
多余油会飞散，附着在基板和零件上会导致产品质量问题，所以请一定要擦除。
机械阀气缸中如果有润滑油，可能会发生摩擦不良。所以在连接针部涂润滑油时一定要涂抹极
少量润滑油。
注意
注意注意
注意 :
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-29

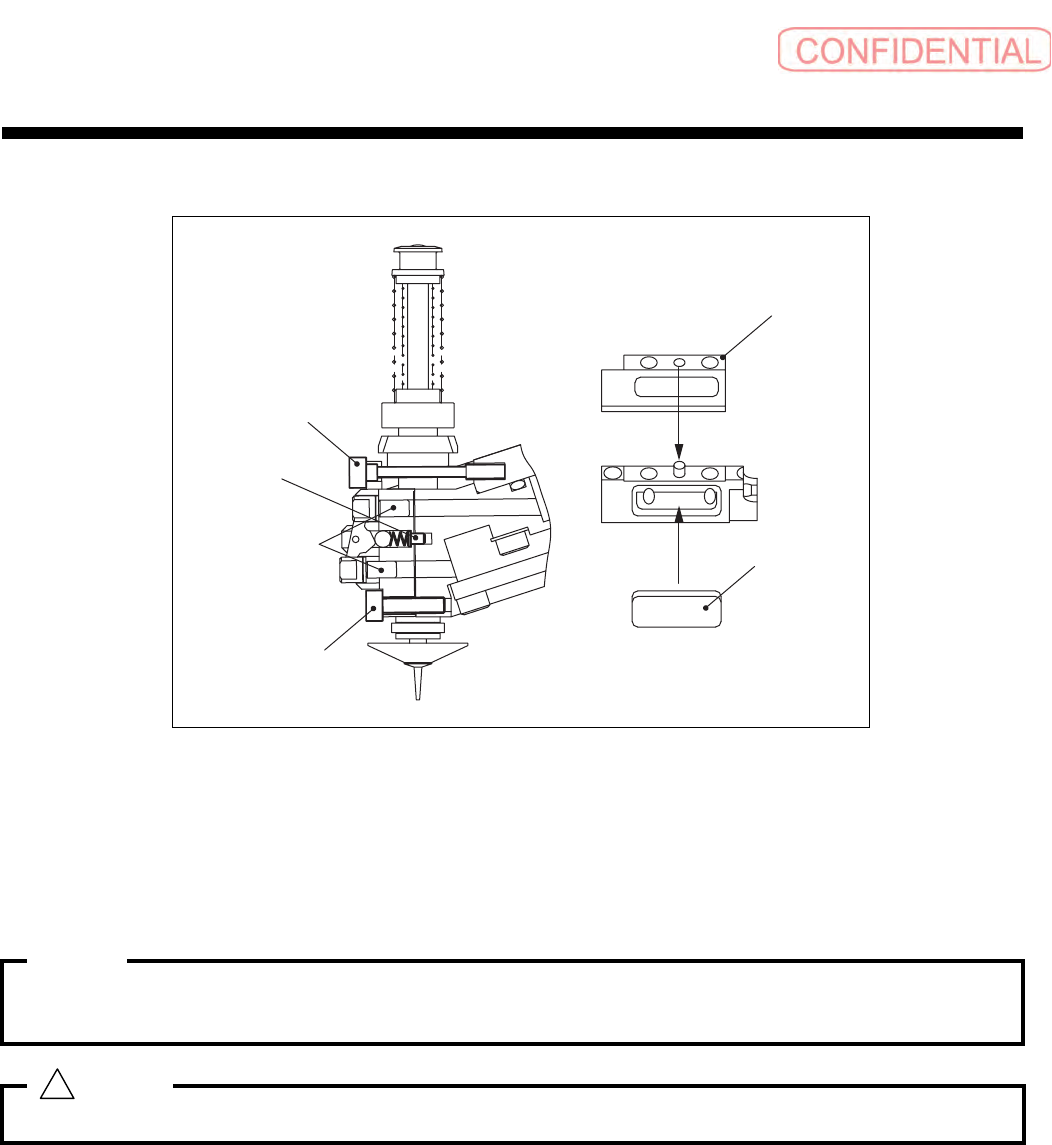

[ 机械阀交换步骤 ]
1. 松动机械阀安装螺丝 （上下共 2 颗），从吸嘴头上取下机械阀。
2. 将过滤器衬垫安装到机械阀上。
3. 将机械阀定位针对准吸嘴头定位孔，将机械阀安装到吸嘴头上。
4. 用 5kgf· cm 扭矩拧紧机械阀安装螺丝 ( 下 )，并依次用 5kgf· cm 扭矩拧紧机械阀安装螺
丝
( 上 )。
·更换机械阀时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
请不要在气缸部位涂抹润滑油类 （不要上油）。否则会使摩擦阻力增大产生摩擦不良。
衬垫
供料器
固定螺丝
( 上 )
定位针
气缸部
固定螺丝
( 下 )
注意
注意注意
注意 :
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-30
SI-F130
每 1 个月

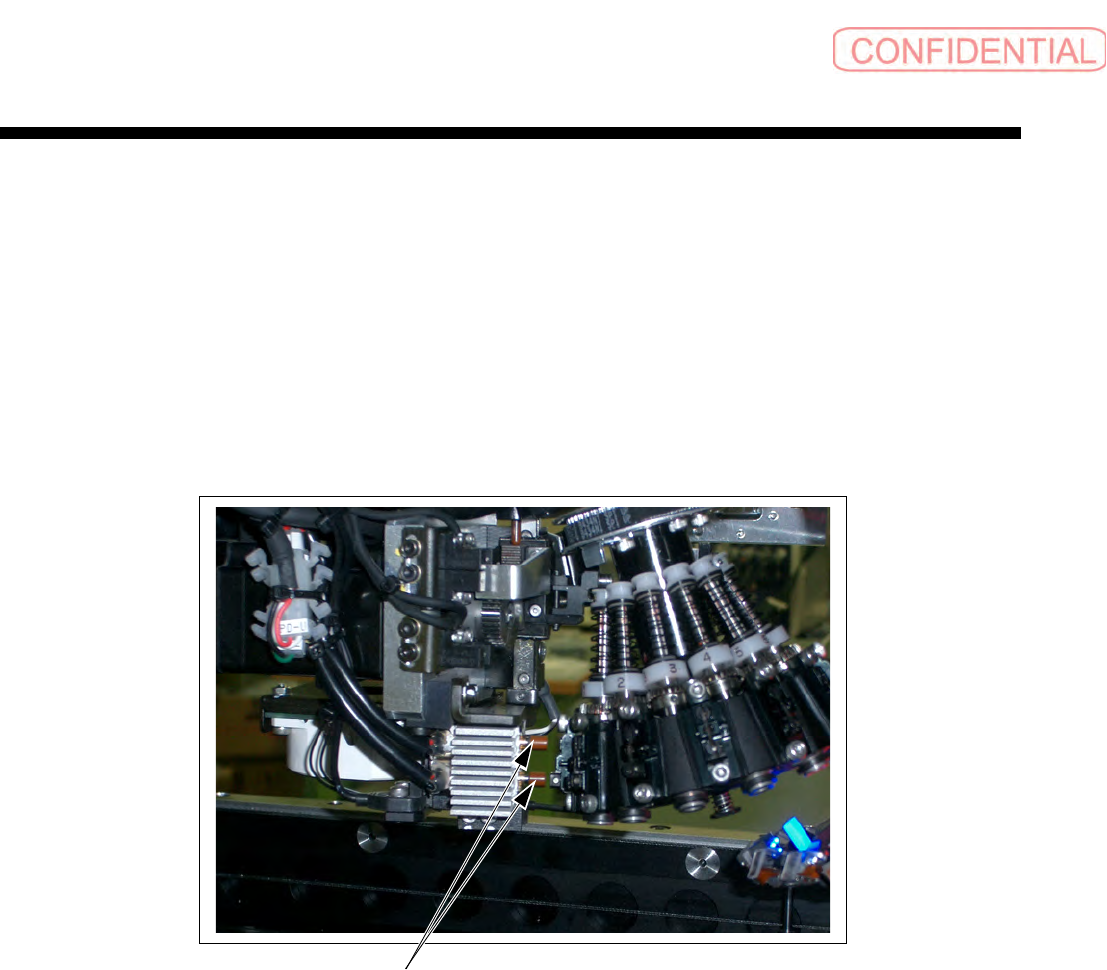

(10) 装着吸嘴头的活塞的动作检查
[ 作业功能 ]
使阀产生动作的活塞如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重要。所以
要定期对活塞进行检查。
[ 维修检查位置 ]
装着吸嘴头的活塞
[ 维修检查需要准备的对象 ]
无需特意准备
[ 作业顺序 ]
用手使上下 2 个活塞运动。
如果动作不顺畅，需要交换活塞。
关于活塞交换，请委托我公司服务人员进行交换。
活塞
