4.1.3 供料器的确认
供料器的确认供料器的确认
供料器的确认
[ 操作功能 ]
确认使用零件的供料器准备妥当，以及在机种文件指定的号码位置装着供料器。若未设定，按照
以下的顺序装着零件供料器。
[ 操作顺序 ]
准备所有使用的零件供料器。
依顺序点击 自動生產
( 自动生产 ) 菜单 → 零件供給狀況 ( 零件供给状况 ) 标签。出现以下画
面。

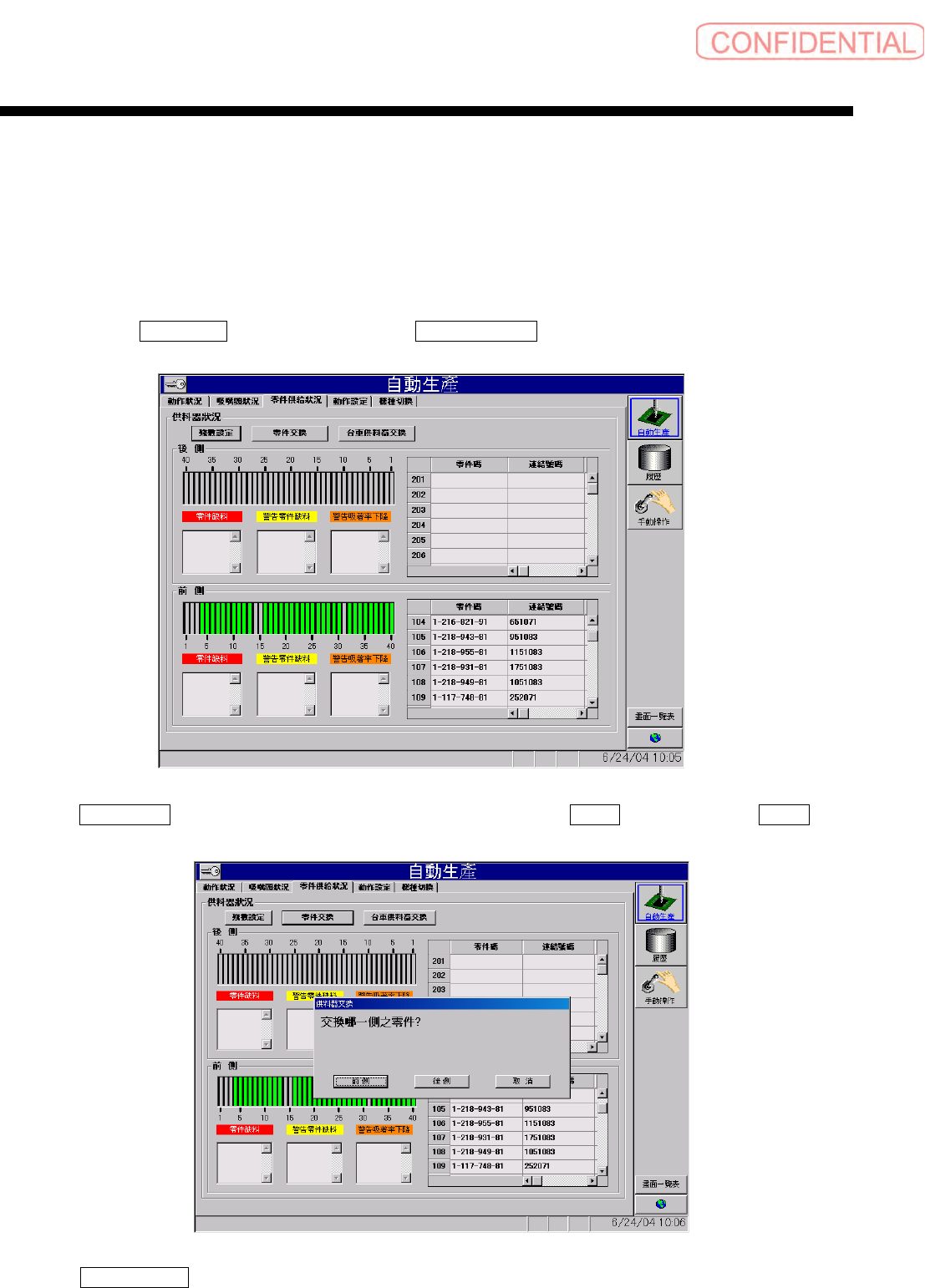

图
4.1.3-1
自動生產
－
零件供給狀況
(
自动生产
－
零件供给状况
)
画面
点击 零件交換 ( 零件交换 ) 钮。出现以下信息对话框。 点击 前側 ( 前侧 ) （或者 後側 ( 后
侧
)）钮。
图
4.1.3-2
自動生產
－
零件供給狀況
(
自动生产－零件供给状况
)
画面
出现 供料器交換 ( 供料器交换 ) 对话框，解除锁定安全门。
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-7

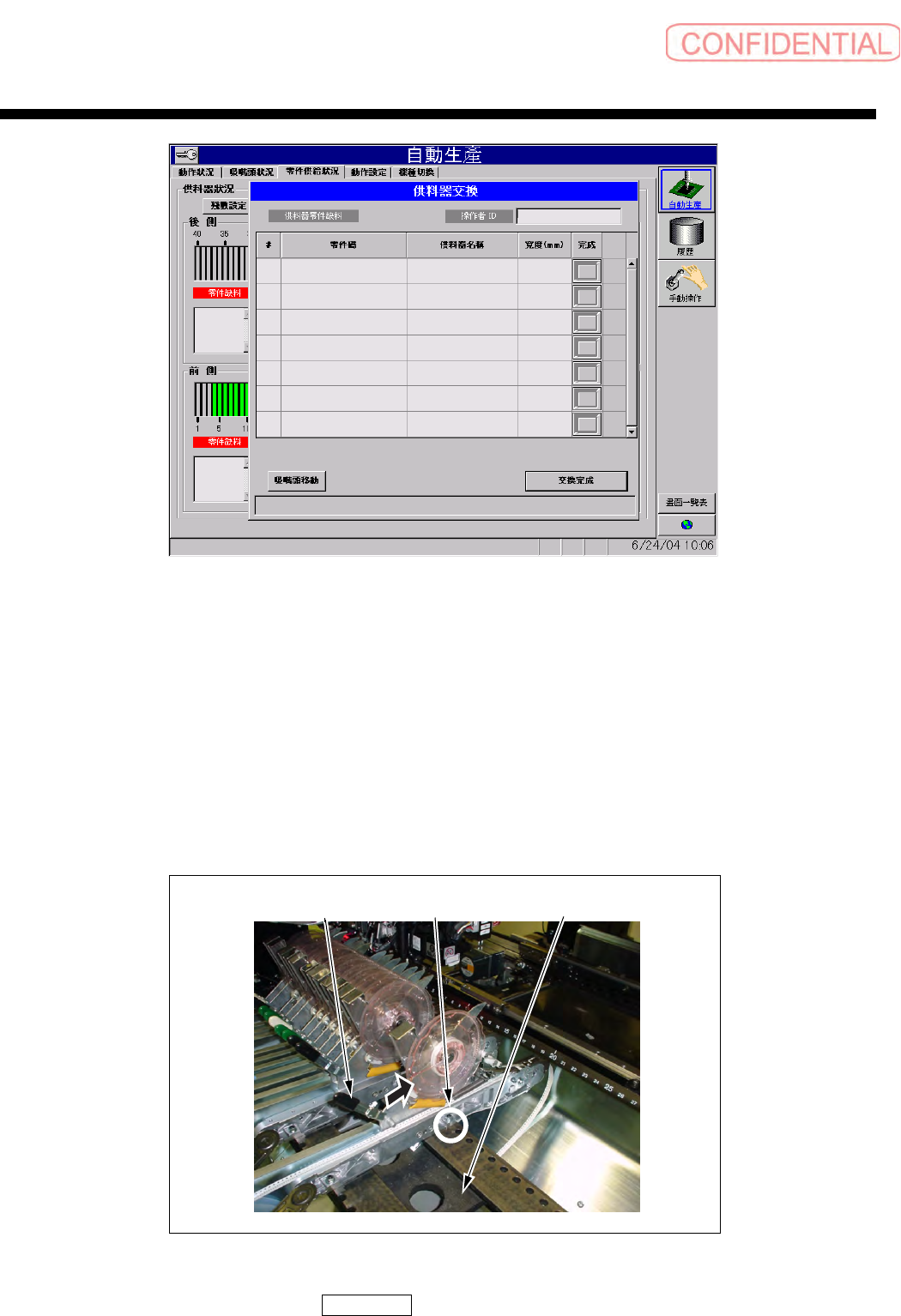

图
4.1.3-3
自動生產
－
零件供給狀況
(
自动生产
－
零件供给状况
)
画面
打开安全门，依照画面的表，在前侧 （或者后侧）供料器台装着所有零件的供料器。
[ 供料器的装着顺序 ]
1. 按箭头方向立起杠杆，用手保持不动。
2. 将供料器的定位针对准供料器台的孔，供料器将被置于供料器台的垂直方向。
3. 将手离开杠杆。供料器就装着在供料器台上。
[ 供料器的取出顺序 ]
1. 按箭头方向立起杠杆，用手保持不动。
2. 将供料器整体都向上抬起，取出。
图
4.1.3-4
装着完毕后，关闭安全门，点击 交換完成 ( 交换完成 ) 钮。
杠杆
定位针
供料器台
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-8
SI-F130
4.1.4 吸嘴的确认
吸嘴的确认吸嘴的确认
吸嘴的确认
[ 操作功能 ]
利用机种文件，确认是否装着了所有吸嘴。
[ 操作顺序 ]
准备所有需使用的吸嘴。
依顺序点击 自動生產
( 自动生产 ) 菜单 → 吸嘴頭狀況 ( 吸嘴头状况 ) 标签。出现以下画面。

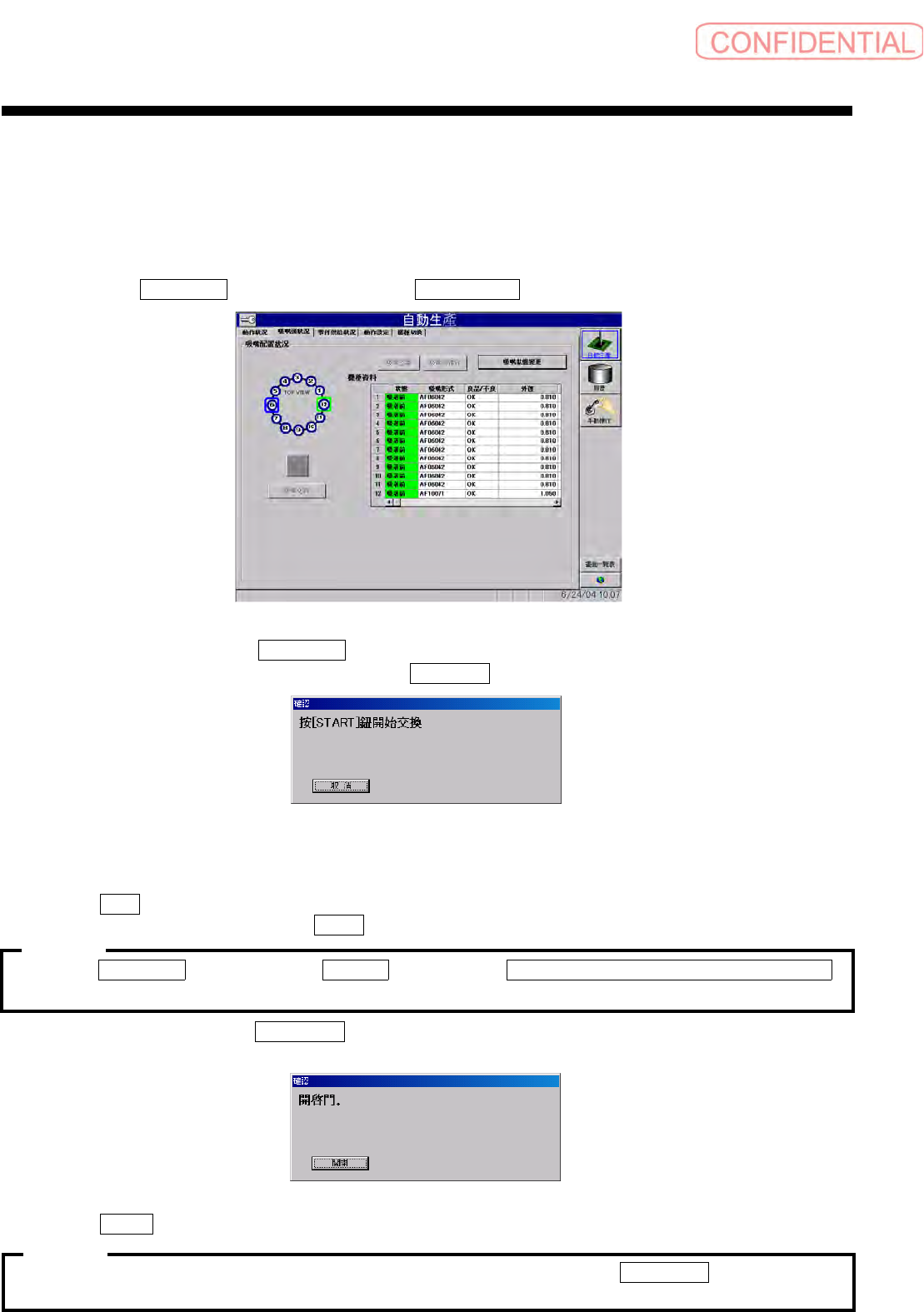

图
4.1.4-1
自動生產－吸嘴頭狀況
(
自动生产－吸嘴头状况
)
画面
在门关闭的状态下， 点击 吸嘴交換 ( 吸嘴交换 ) 钮。
出现以下的信息对话框后，按下操作面板的
START 钮。
图
4.1.4-2
信息对话框
将吸嘴头移到吸嘴交换位置。移动结束后返回吸嘴头状况画面。
解除前侧的锁定门。
接着按
RT 钮，显示旋转座 RT 轴对话框。进行 RT 的微调操作，旋转旋转座至容易交换吸嘴
的位置。若所有吸嘴交换，点击 結束
( 结束 ) 钮，关闭旋转座 RT 轴对话框。
请参照 手動操作
(
手动操作
)
→ 軸操作
(
轴操作
)
→ 旋轉座 RT 軸之操作 ( 旋轉式吸嘴頭 )
(
旋转座
RT
轴的操作
(
旋转式吸嘴头
))
。
在门打开的状态下，点击 吸嘴交換 ( 吸嘴交换 ) 钮的话，显示以下的信息对话框， 吸嘴头不可
以移动到吸嘴交换位置。
图
4.1.4-3
信息对话框
请点击 關閉 ( 关闭 ) 钮。返回吸嘴头状况画面。
