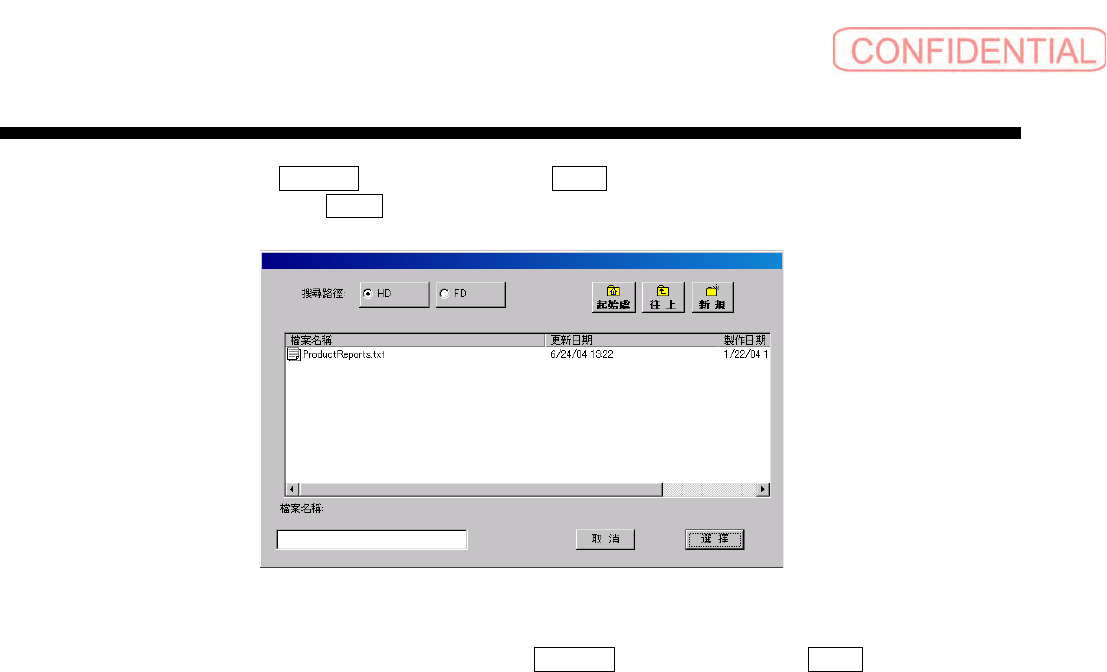

文件选择对话框
编辑开始备忘录后，写入相同名称存储时，点击 ▼檔案 ( ▼文件 ) 菜单上 儲存 ( 储存 ) 钮。
操作篇
操作篇操作篇
操作篇
5. 手动操作
SI-F130
5-1
5. 手动操作
手动操作手动操作
手动操作
在自动生成以外的状态，在主菜单选择手动操作，打开 手動操作 ( 手动操作 ) 窗口，进入手动操作
状态。
在手动操作下，可以由手动使
SI-F130 各装置按指定的值单独运作。
打开手动操作窗口，出现如下
5 个标签，用它们可以由手动进行各装置的设定和调整。
手动操作可完成的功能如下。
5.1 轴操作
轴操作轴操作
轴操作
可以执行吸嘴的上下移动 （H 轴），吸嘴的旋转 （RN 轴），吸嘴头的左右·前后移动 （X 轴、 Y
轴），旋转座的回转 （RT 轴）等各项操作。
5.2 基板搬送操作
基板搬送操作基板搬送操作
基板搬送操作
可以进行基板搬送轨道的操作，基板移动的操作，与前后装置的信号收发。
5.3 输入
输入输入
输入 / 输出信号显示
输出信号显示输出信号显示
输出信号显示
可以监视输入输出信号的状态。
5.4 视觉操作
视觉操作视觉操作
视觉操作
可以设定并监视认识用相机 （基板相机、零件相机、吸着检查相机、选配的固定相机大视野）以及
各照明。
5.5 零件供给部操作
零件供给部操作零件供给部操作
零件供给部操作
操作 SI-F130 前后零件供给部的各种供料器·台车。
执行错误操作会损害机器
，
操作时要十分注意。
警告
警告警告
警告 :
操作篇
操作篇操作篇
操作篇
5. 手动操作
5-2
SI-F130
5.1 轴操作
轴操作轴操作
轴操作
可以操作的轴如下。
5.1.1 XY 轴的操作
轴的操作轴的操作
轴的操作
使吸嘴左右 (X 轴 )·前后 (Y 轴 ) 移动。
5.1.2 吸嘴
吸嘴吸嘴
吸嘴 RN 及
及及
及 H 轴的操作
轴的操作轴的操作
轴的操作
使吸嘴旋转 （RN 轴） , 及使吸嘴上下 （H 轴）移动。
5.1.3 吸嘴座
吸嘴座吸嘴座
吸嘴座 RT 轴的操作 （旋转式吸嘴头）
轴的操作 （旋转式吸嘴头）轴的操作 （旋转式吸嘴头）
轴的操作 （旋转式吸嘴头）
使安装 12 支吸嘴的吸嘴座旋转 （RT 轴）。
5.1.4 供料器 （
供料器 （供料器 （
供料器 （FF,FR）的操作
）的操作）的操作
）的操作
在零件供料器中操作供料部使其有排出动作。 ( 前侧 : FF 轴、后侧 : FR 轴 )
5.1.5 零件的吸着 （真空）及装着 （吹气）的操作
零件的吸着 （真空）及装着 （吹气）的操作零件的吸着 （真空）及装着 （吹气）的操作
零件的吸着 （真空）及装着 （吹气）的操作
执行零件的吸着 ( 真空 ) 及装着 ( 吹气 )。
5.1.6 服务器轴的操作
服务器轴的操作服务器轴的操作
服务器轴的操作
将服务器马达驱动轴的服务器电源开、关闭。关闭时各轴可用手移动。
