SI-F130_操作说明.pdf - 第388页
零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 2-18 SI-F130/SI-F 209 点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存 取零件的透射影像。 图 1.4-8 影像存取 ( 影像存取 ) 后 点击 下一頁 ( 下一页 ) 钮，显示 認識 資料自動生成 ( 认识资料自动生成 ) 画面。 图 1.4-9 認識資料 自動生成 ( 认识资料 自动生成 ) 画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-17

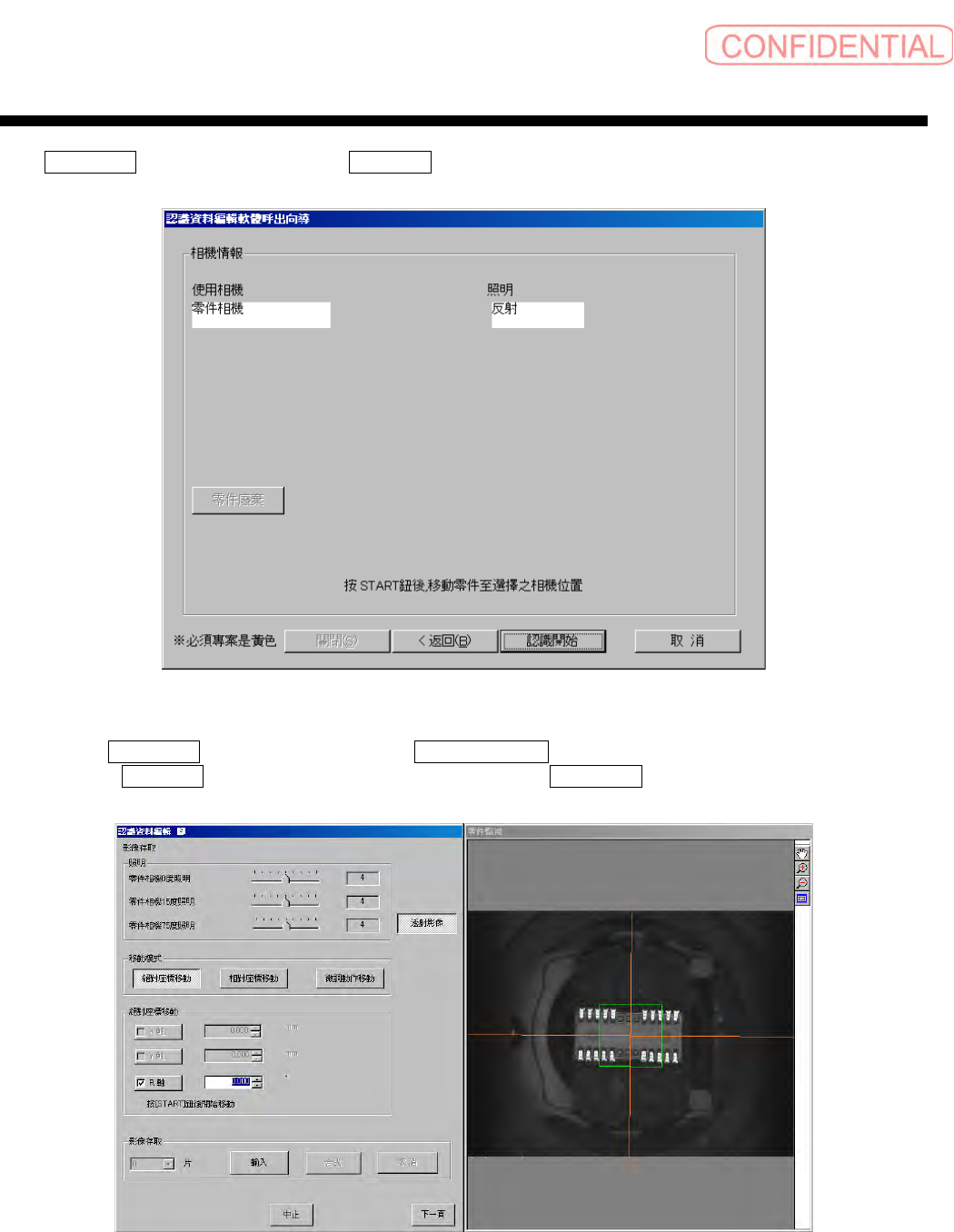

显示 認識開始 ( 认识开始 ) 画面，按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
1.4-6
認識開始
(
认识开始
)
画面
然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识资料编辑 ) 画面。
（请一定要用
START 钮，将零件移动至相机位置后，执行 認識開始 ( 认识开始 )。）
图
1.4-7
認識資料編輯
(
认识资料编辑
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-18
SI-F130/SI-F209
点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透射影像。
图
1.4-8
影像存取
(
影像存取
)
后
点击 下一頁 ( 下一页 ) 钮，显示 認識資料自動生成 ( 认识资料自动生成 ) 画面。
图
1.4-9
認識資料自動生成
(
认识资料自动生成
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-19
点击 開始自動生成 ( 开始自动生成 ) 钮，执行认识资料的自动生成。
图
1.4-10
認識資料自動生成
(
认识资料自动生成
)
画面
·
··
·
脚数少的零件，可能会自动生成失败。
·
··
·
少脚零件请试用本项最后记述的用半自动生成来制作零件数据。
移动至认识设定画面，按 START 钮，执行认识。
图
1.4-11
認識
(
认识
)
设定
画面
注意
注意注意
注意 :
