零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 2-14 SI-F130/SI-F 209 1.4 脚零件的数据生成 脚零件的数据 生成 脚零件的数据 生成 脚零件的数据 生成 输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择脚零件，选 择 使用相機 ( 使用相机 ) 、 照明 ( 照明 ) 、 输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 。 图 …
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-13

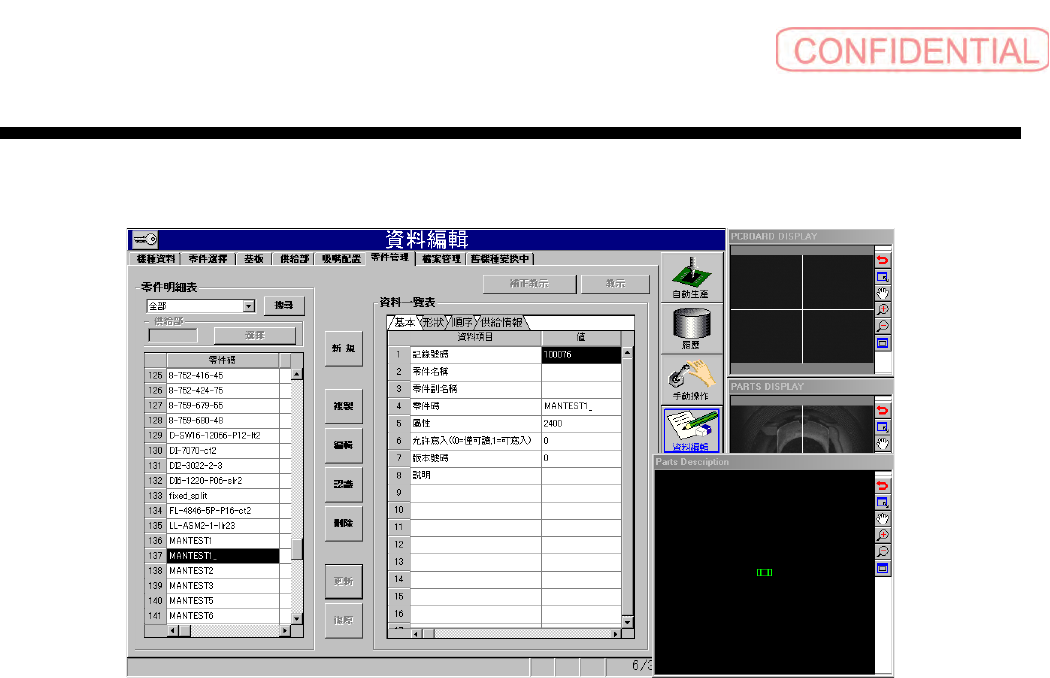

零件信息被登录到零件管理表里，结束。
图
1.3-19
零件管理
(
零件管理
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-14
SI-F130/SI-F209
1.4 脚零件的数据生成
脚零件的数据生成脚零件的数据生成
脚零件的数据生成

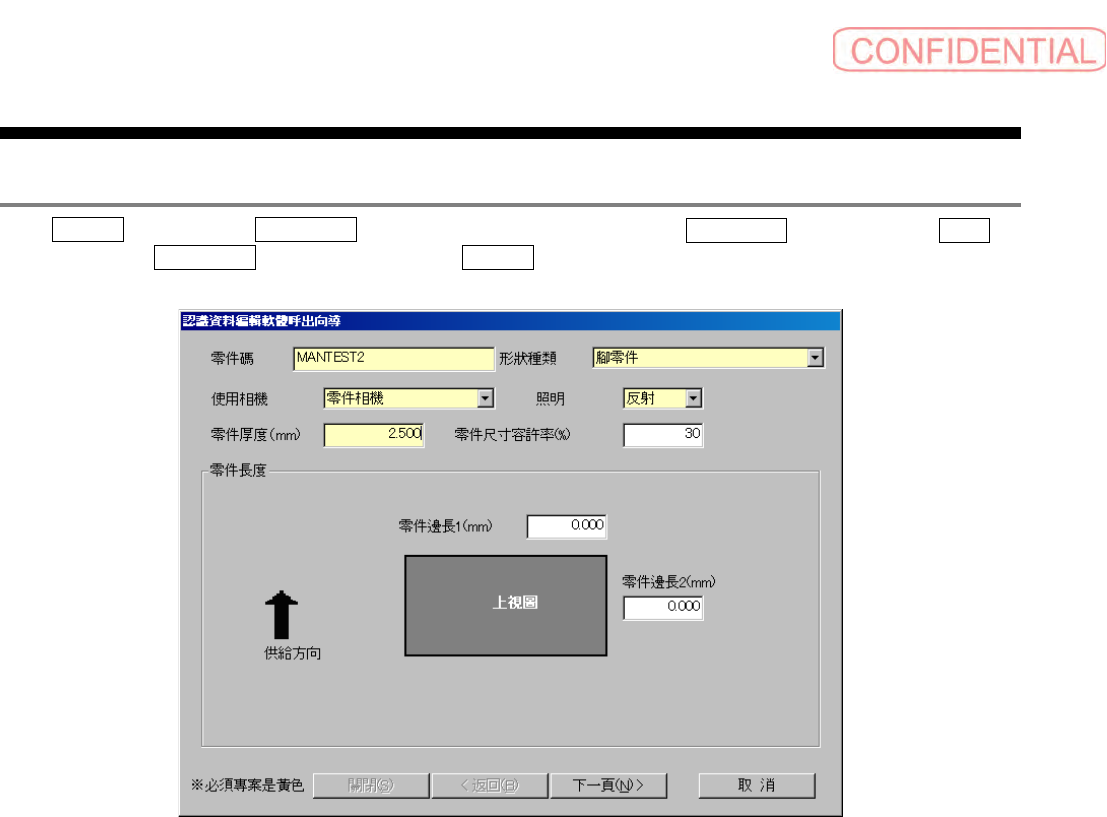

输入 零件碼 ( 零件码 )， 形狀種類 ( 形状种类 ) 选择脚零件，选择 使用相機 ( 使用相机 )、 照明
(
照明 )、 输入 零件長度 ( 零件长度 )，点击 下一頁 ( 下一页 ) 。
图
1.4-1
基本信息输入
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-15

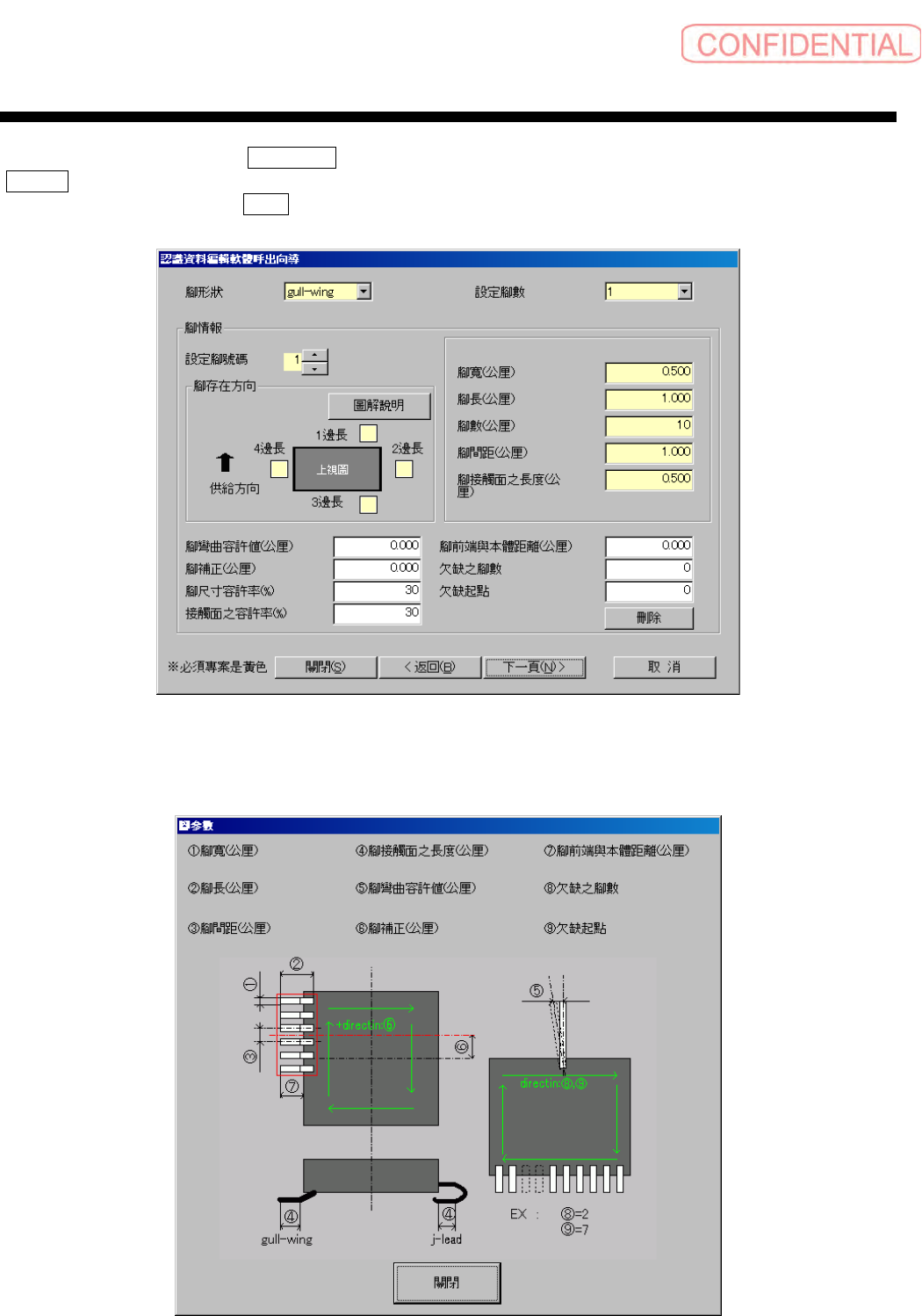

显示脚信息设定画面，点击 圖解說明 ( 图解说明 ) 钮，参考显示的脚参数内容，输入各项目，点击
下一頁 ( 下一页 )。
（该画面的项目输入，通过
關閉 ( 关闭 ) 点击，能够全部跳过。）
图
1.4-2
腳情報
(
脚信息
)
输入
图
1.4-3
图解说明
