操作篇
操作篇操作篇
操作篇
4. 自动生产
4-14
SI-F130
4.2.2 基板搬送设定
基板搬送设定基板搬送设定
基板搬送设定
可以显示和调整搬送轨道宽度。另外，可以调整基板搬出的时间间隔。
[ 操作顺序 ]
(1)
轨道宽度的调整
轨道宽度调整，点击 基板搬送
( 基板搬送 ) 标签内的 調整 ( 调整 ) 钮。出现以下对话框。
图
4.2.2
自動生產－動作設定
(
自动生产－动作设定
)
画面
由对话框的 移動模式 ( 移动模式 ) 中，点 击 絕對座標移動 ( 绝对坐标移动 )、 相對座標移動 ( 相对坐标移
动
)、 微調動作移動 ( 微调动作移动 ) 任一希望的钮。
按操作面板的
ORG 钮，执行轨道宽度的原点回复。
·所谓 絕對座標移動
(
绝对坐标移动
)
为将轨道宽度的基准点当原点，由原点移往设定框内表
示的目标轨道宽度。不论现在位置在何处移动至目标宽度。
·所谓 相對座標移動
(
相对坐标移动
)
为以现在的宽度为起点只移动指定的移动。
即使相同移动，若改变现在的宽度
，得到的轨道宽度均不同。
·所谓 微調動作移動
(
微调动作移动
)
为使用游标执行移动。按游标则立即移动，连续按押
时，则连续移动。
· 軌道寬度絕對位置
(
轨道宽度绝对位置
)
的文本框中只能输入数值，无法变更轨道宽度。依
照下列步骤按
START
钮，执行轨道移动。
绝对坐标移动及相对坐标移动为在各个对话框中，输入到达位置或移动量的数值。基于输入数值移动后的轨道
宽度与 動作設定
( 动作设定 ) 画面所表示轨道宽度之间有误差时，此时， 请参照 動作設定 ( 动作设定 ) 标签
画面上表示轨道宽度为实际位置。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-15
· 絕對座標移動 ( 绝对坐标移动 )
操作 ▲ ▼ 调整钮 , 选择目标的宽度。
按操作面板
START 钮 , 移动轨道至目标宽度。
操作结束后按对话框的 結束
( 结束 ) 钮 , 对话框消失。
在轨道移动中按操作面板
STOP
钮时立即停止
,
再度按
START
钮
,
再开始移动至目标位
置。
· 相對座標移動 ( 相对坐标移动 )
由现在轨道宽度操作 ▲ ▼ 钮移动指定距离。
按操作面板的
START 钮时，轨道仅移动指定距离。
正
(+) 值时轨道宽度变宽。负 (-) 值时轨道宽度变窄。
轨道移动中按操作盘的
STOP
钮时立即停止
,
再度按
START
钮
,
再开始移动至目标位置。
操作结束后按对话框的 結束 ( 结束 ) 钮 , 对话框消失。
·
微調動作移動 ( 微调动作移动 )
选择移动速度时，按对话框的 高速 ( 高速 ) 或 低速 ( 低速 ) 钮。由高速至低速或由低速至高速切换时，按键盘
的
SHIFT 键。用键盘的 键调整轨道宽度。
按一次仅稍稍移动。连续按游标时，则连续移动。实时按游标键轨道也不反应时，改变按键时机即可操作。
到达所定的宽度时，按对话框的
結束 ( 结束 ) 钮， 对话框消失。

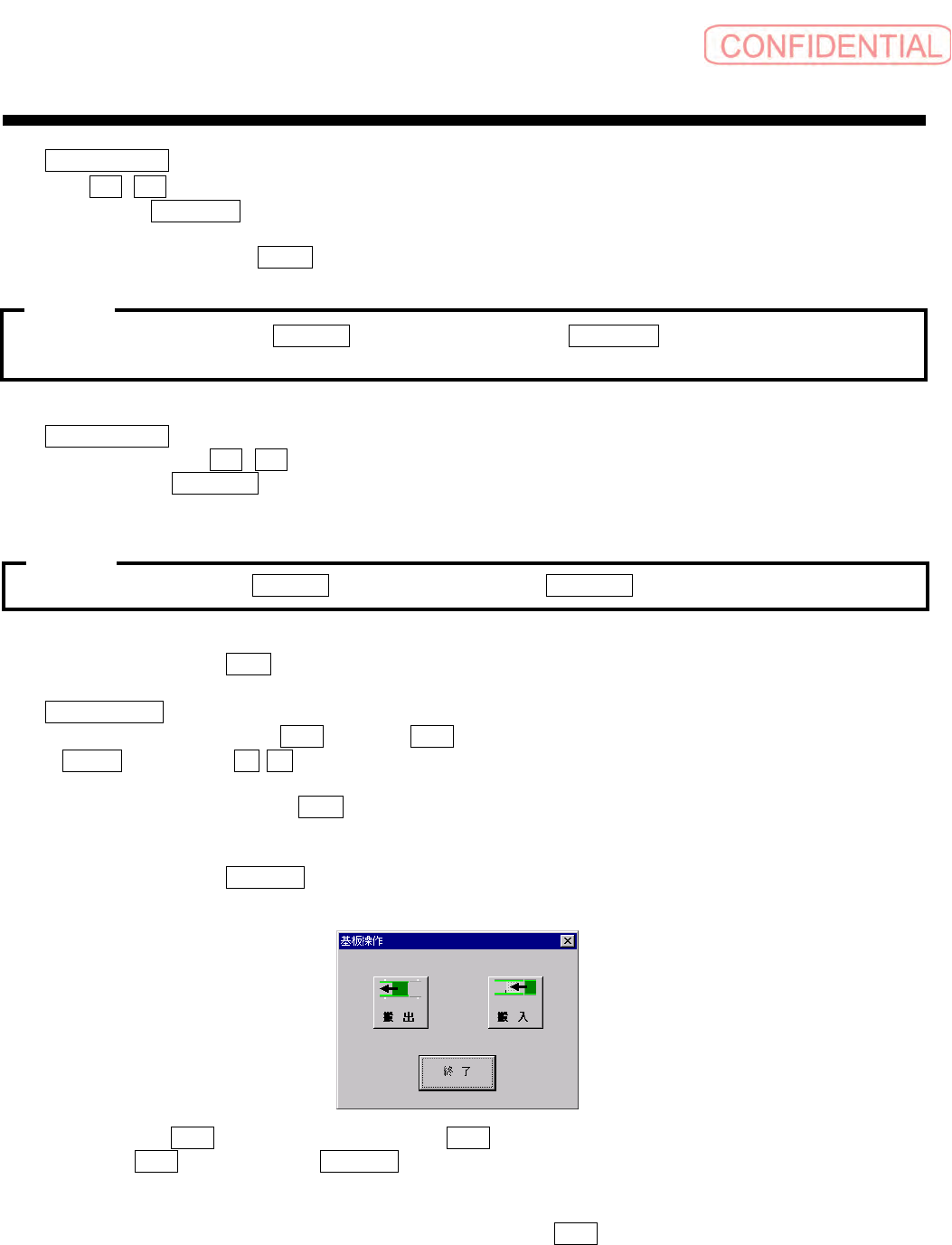

(2)基板的搬出搬入
搬出搬入基板时，点击
基板操作 ( 基板操作 ) 钮 , 出现以下的对话框。
搬入基板时点击
搬入 ( 搬入 ) 钮，搬出基板时点击 搬出 ( 搬出 ) 钮。
结束时点击
終了 ( 终了 ) 钮，回至 動作設定 ( 动作设定 ) 画面。
(3)基板的搬出间隔
设定基板的搬出间隔时， 由键盘直接输入， 输 入 完 成 后 ， 点击
設定 ( 设定 ) 钮。
注意
注意注意
注意 :
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-16
SI-F130
4.2.3 停止模式设定
停止模式设定停止模式设定
停止模式设定
选择自动生产的停止方法时，点击 連續 ( 连续 )、 循環停止 ( 循环停止 )、 步驟停止 ( 步骤停止 )、
動作停止 ( 动作停止 ) 任一希望的钮。
[ 画面说明 ]
自动生产时选择希望的停止方法，其有下列 4 种方法。
連續 ( 连续 )
点击停止钮或达到生产预定数后，自动停止生产。
循環停止 ( 循环停止 )
完成 1 片基板后，自动停止生产。
步驟停止 ( 步骤停止 )
基板资料的每 1 步骤完成后，自动停止生产。
動作停止 ( 动作停止 )
每一吸着动作或每 1 装着动作完成后，自动停止生产。
