调试篇
2. 电气系统的连接
2-2
SI-F130
2.
让左手下侧处的总电源连接用端子台的透明保护盖以前后方向滑动，卸下。
3. 将工厂侧总电源电缆从下到上通过 SI-F130 下面的孔。
4. 将工厂侧总电源电缆的三相电源线连接到 SI-F130 总电源连接用端子台。
5. 将工厂侧总电源电缆的地线与 SI-F130 总电源连接用端子台左傍地线端子相连接。
确认总电源连接用端子台和地线端子的螺丝是否拧紧。
(1)
有相位顺序的限制。请按下面步骤检查。
暂时接通电源，打开真空泵用断路器
‧
‧‧
‧
若短时间内真空压上升，相位顺序正确，请马上关闭电源，进行下一项工作。
‧
‧‧
‧
若短时间内真空压不上升，相位顺序错误。请马上关闭电源，而且，请关闭工厂电源。
请将工厂侧总电源电缆的三相电源线内部的
2
根交替连接。
(2)
上述相位顺序检查工作中电源投入时间，请作为最短时间。
6. 安装总电源连接用端子台的透明保护盖。
7. 安装 SI-F130 后背盖。
开启工厂侧总电源。
开启
SI-F130 前面右侧的主电流断路器。
确认
SI-F130 前面右侧上部的电源灯是否亮了。如果亮了，则结束电源连接。
如果灯没亮，则电源连接未结束。
关闭
SI-F130 前面右侧的主电流断路器。
关闭工厂侧总电源。
请检查连接状态等，并重新正确连接。
卸下
SI-F130
后背盖之前，请一定关闭工厂侧总电源。如果给总电源连接用端子台通入工厂
侧总电源，即使关闭
SI-F130
前面右侧的主电流断路器，
SI-F130
内部机器中也已经带电。
有触电危险，结果有发生严重受伤甚至死亡的危险。
注意
注意注意
注意 :

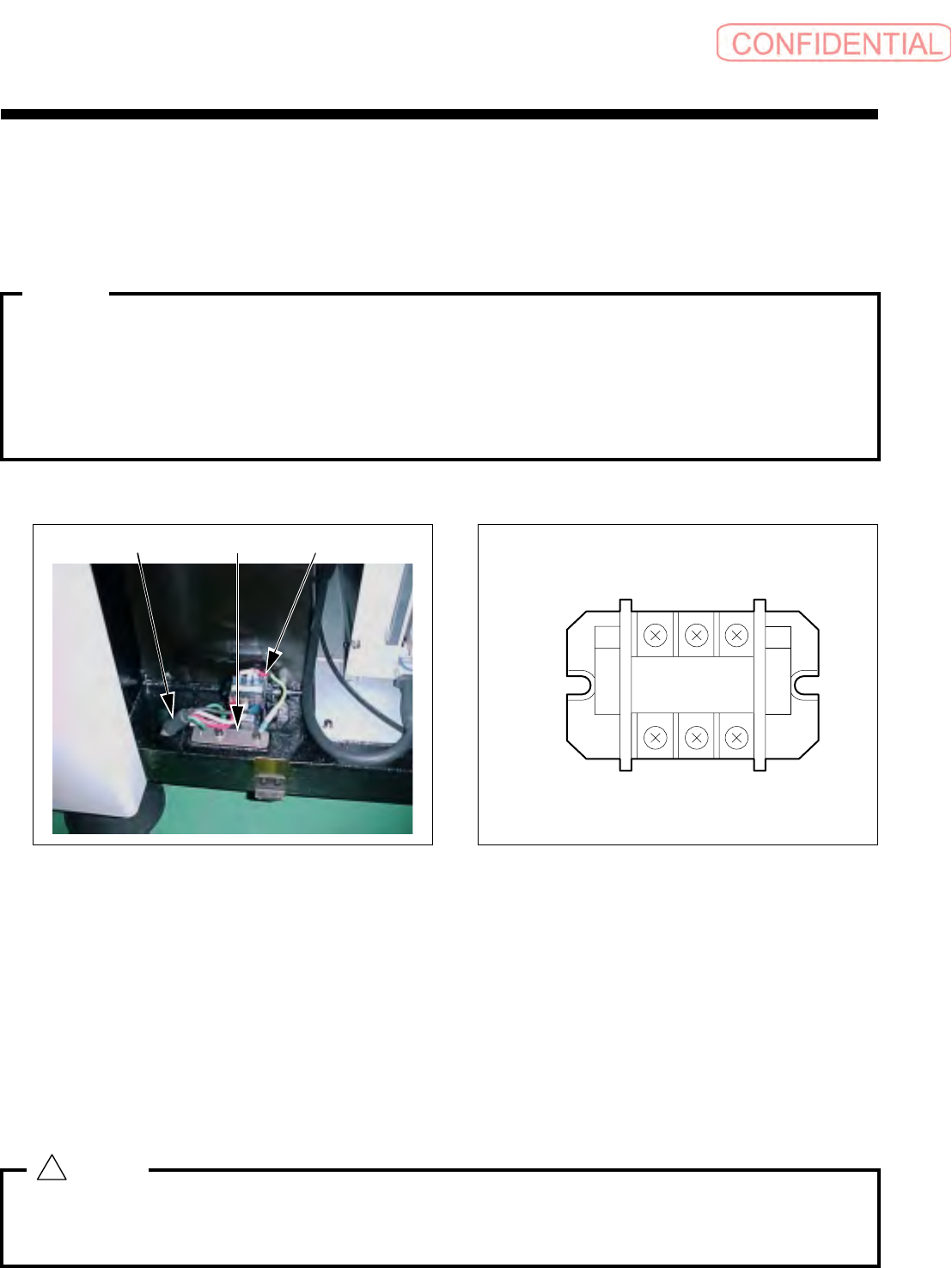

L1 L2
L3
三相电源电缆 总电源端子台 地线端子
警告
警告警告
警告
:
!
调试篇
2. 电气系统的连接
SI-F130
2-3
2.2 信号线的连接
信号线的连接信号线的连接
信号线的连接
[ 操作功能 ]
在 SI-F130 前面下部左右两边分别准备信号线连接用连接器。可以进行前后工程的信号接收、
与主计算机连接、与零件供料器界面 （选配）连接、与空气源连接等。
[ 连接部分的说明 ]

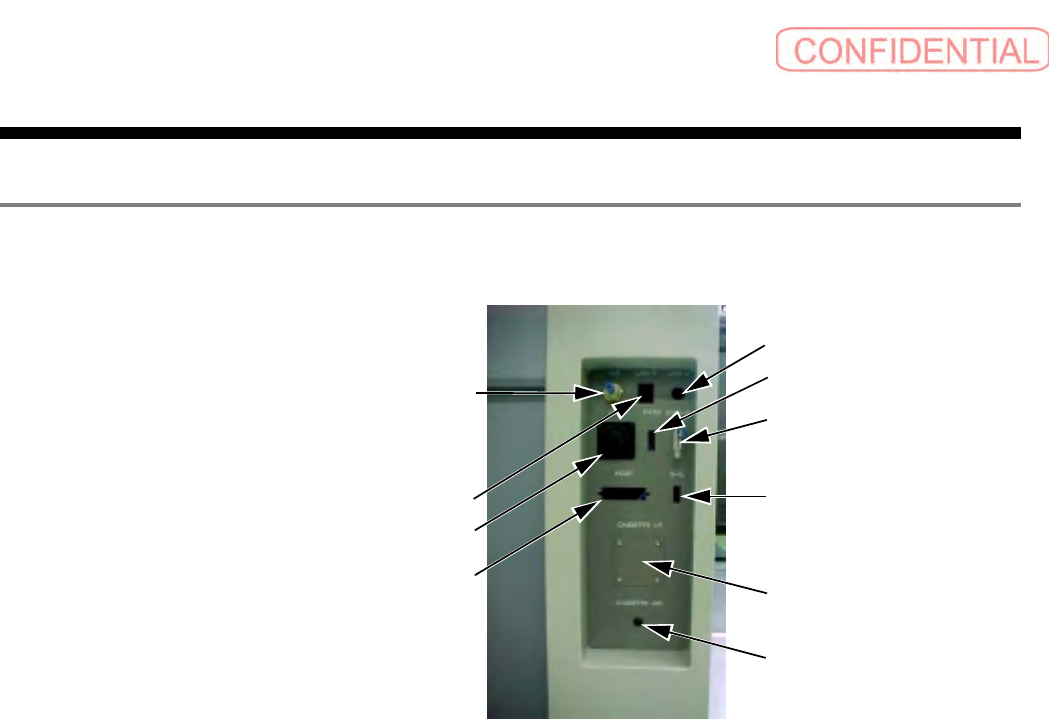

(1) SI-F130
前面右侧连接部分
AIR
当从 SI -F130 右侧向外部机器供给空气时使用。供给空气源压力为 0.49MPa (5kgf/cm
2
)。请
用外径
6mm 的氨基甲酸乙酯管连接。
LAN-T
按照连接方法 ( 选配 ) 用 10Base-T 与 LAN 连接时，用该连接器和 HUB ( 选配 ) 连接。使用
LAN-2 时不能使用该连接器。标准规格有连接器安装孔。
LAN-2
按照连接方法 ( 选配 ) 用 10Base-2 与 LAN 连接时，用该连接器和其它 SI-F130 连接。使用
LAN-T 时不能使用该连接器。标准规格有连接器安装孔。
EMG-R
按照连接方法
( 选配 )
，与
SI-F130
左侧的
EMG-L
连接器连接。标准规格已安装了短连接器。
I/F-R
为了和 SI-F130 右侧装置相连接，依照 SMEMA 规格连接规格的连接器。
HOST
为了进行与选配主计算机通信的 RS-232C 规格连接器。标准规格有连接器安装孔。
CASSETTE I/F
为了安装供料器界面的连接器。该供料器界面用于接收搭载了选配 32mm 供料器或者管装供料
器、零件排出输送带的交换台车的信号。标准规格有连接器安装孔。
CASSETTE AIR
安装搭载了选配 32mm 供料器或者管装供料器、零件排出输送带的交换台车时， 和按钮接头连
接。标准规格有接头安装孔。
PATO
为了输出选配信号灯的输出信号的连接器。标准规格有连接器安装孔。
S-IL
为了将选配 START 连接锁定信号从外部输入的连接器。标准规格有连接器安装孔。
AIR
I/F-R
HOST
LAN-2
PATO
EMG-R
S-IL
CASSETTE I/F
CASSETTE AIR
LAN-T
调试篇
2. 电气系统的连接
2-4
SI-F130

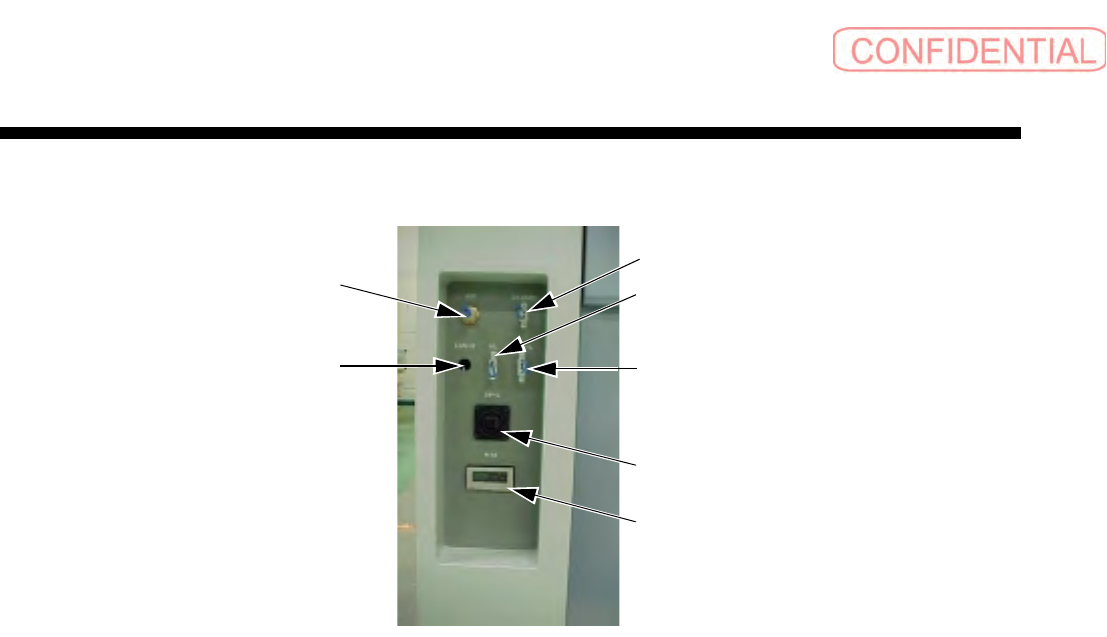

(2) SI-F130 前面左侧连接部分
AIR
当从 SI-F130 左侧向外部机器供给空气时使用。供给空气源压力为 0.49MPa (5kgf/cm
2
)。请
用外径
6mm 的氨基甲酸乙酯管连接。
EX.EMG
增设急停开关时使用。请使用常闭 （NC、 B 接点）的紧急停止开关。 SI-F130 发货时，该连接
器用跳线断路。若不注意将跳线卸下，就转为紧急停止状态。
EMG-L
按照连接规格 ( 选配 )，与 SI-F130 右侧的 EMG-R 连接器连接。标准规格已安装了短连接器。
I/L
增设安全盖、安全栅等安全装置的开闭装置的开关时使用。
安全装置关闭的安全状态时请在关闭状态 （闭）下使用开关。若该回路开启，服务器电源停止，
转为紧急停止。
SI-F130 发货时，该连接器用跳线断路。若不注意将跳线卸下，就转为紧急停
止状态。
I/F-L
为了和 SI-F130 左侧装置相连接，依照 SMEMA 规格的连接器。
H.M
显示自动生产的累计时间。
LAN-2
按照连接方法 ( 选配 ) 用 10Base-2 与 LAN 连接时，用该连接器和其它 SI-F130 连接。使用
LAN-T 时不能使用该连接器。标准规格有连接器安装孔。
AIR
I/L
EMG-L
EX.EMG
I/F-L
H.M
LAN-2
