零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 SI-F130/SI-F 209 2-57 会出现异型本体设定 画面。 首先，不要用缺省显 示的长方形的数据，点击零 件监视器上的长方形线，选 择 ( 红线 ) 。 图 1.7-7 缺省图的 删除 在被选择的状态下， 用 刪除 ( 删除 ) － 全體 ( 全体 ) ，删除线。 图 1.7- 8 缺省图的 删除
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-56
SI-F130/SI-F209
然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识资料编辑 ) 画面。
（请一定要用
START 钮，将零件移动至相机位置后，执行 認識開始 ( 认识开始 )。）
图
1.7-5
認識資料編輯
(
认识资料编辑
)
画面
首先，点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透射影像，点击 下一頁 ( 下一
页
)。
图
1.7-6
影像存取
(
影像存取
)
后
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-57
会出现异型本体设定画面。
首先，不要用缺省显示的长方形的数据，点击零件监视器上的长方形线，选择
( 红线 )。
图
1.7-7
缺省图的删除
在被选择的状态下，用 刪除 ( 删除 ) － 全體 ( 全体 )，删除线。
图
1.7-8
缺省图的删除
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-58
SI-F130/SI-F209

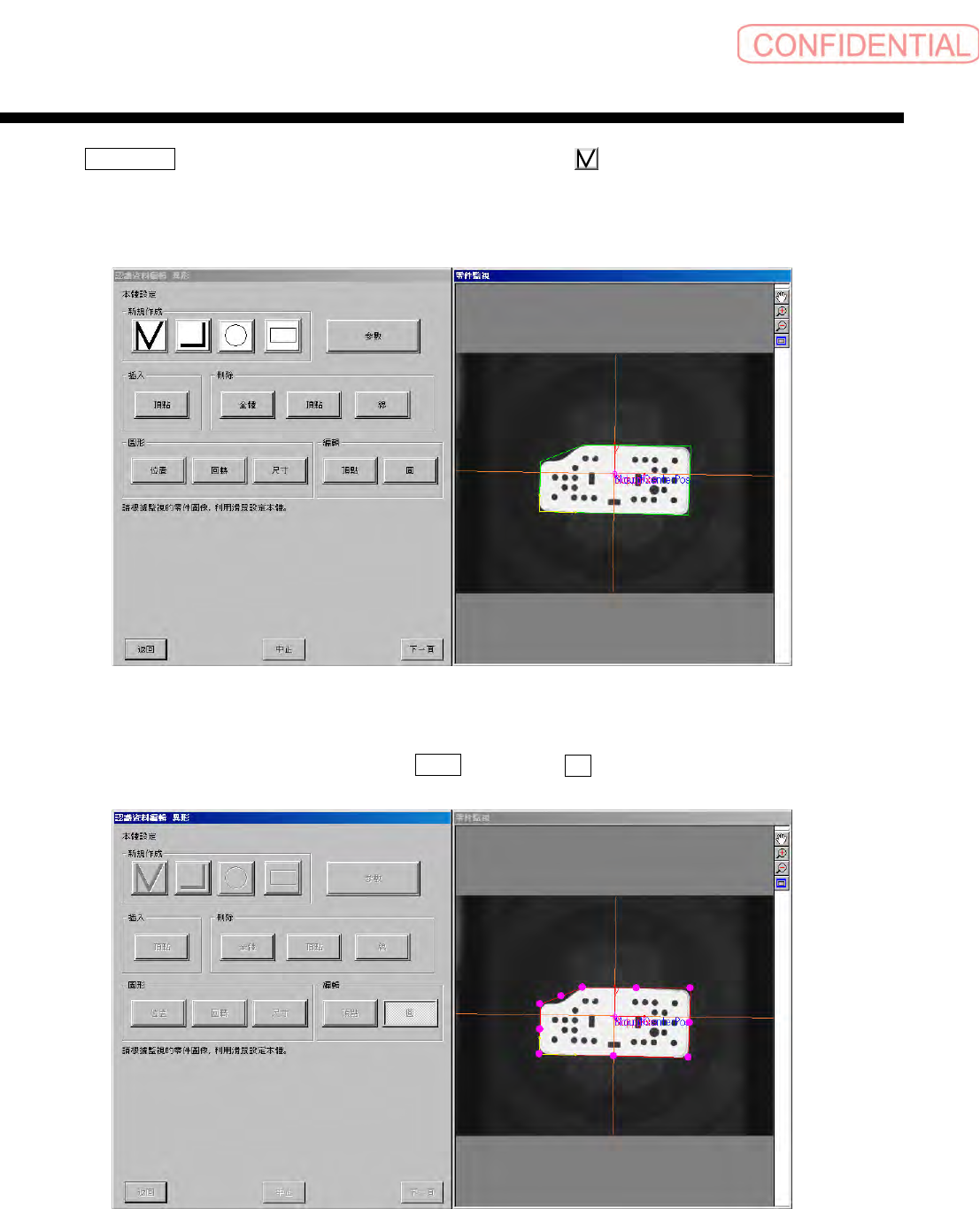

重新点击 新規作成 ( 新建 ) 上的多边折线按钮 （新建的最左边 钮），在零件监视器上描画本体
部分。
（多边折线的鼠标操作是在零件监视器上左点选描画起点，再次左点选描画中间点…，最后左点选与
起点重合的点，制作闭合多边折线。）
图
1.7-9
本体图形制作
设定圆角的情况，用鼠标选择那个图形，点击 編輯 ( 编辑 ) － 圓 ( 圆 )。
图
1.7-10
圆设定
