6. 资料编集
6-18
SI-F130
6.1.4 关于供给形态资料
关于供给形态资料关于供给形态资料
关于供给形态资料
供给形态数据为零件搭载在 SI-F130 的零件供给部的供给形态此为必要编辑的资料。
零件的供给形态大致区分为料带、散装、管装、盘式。

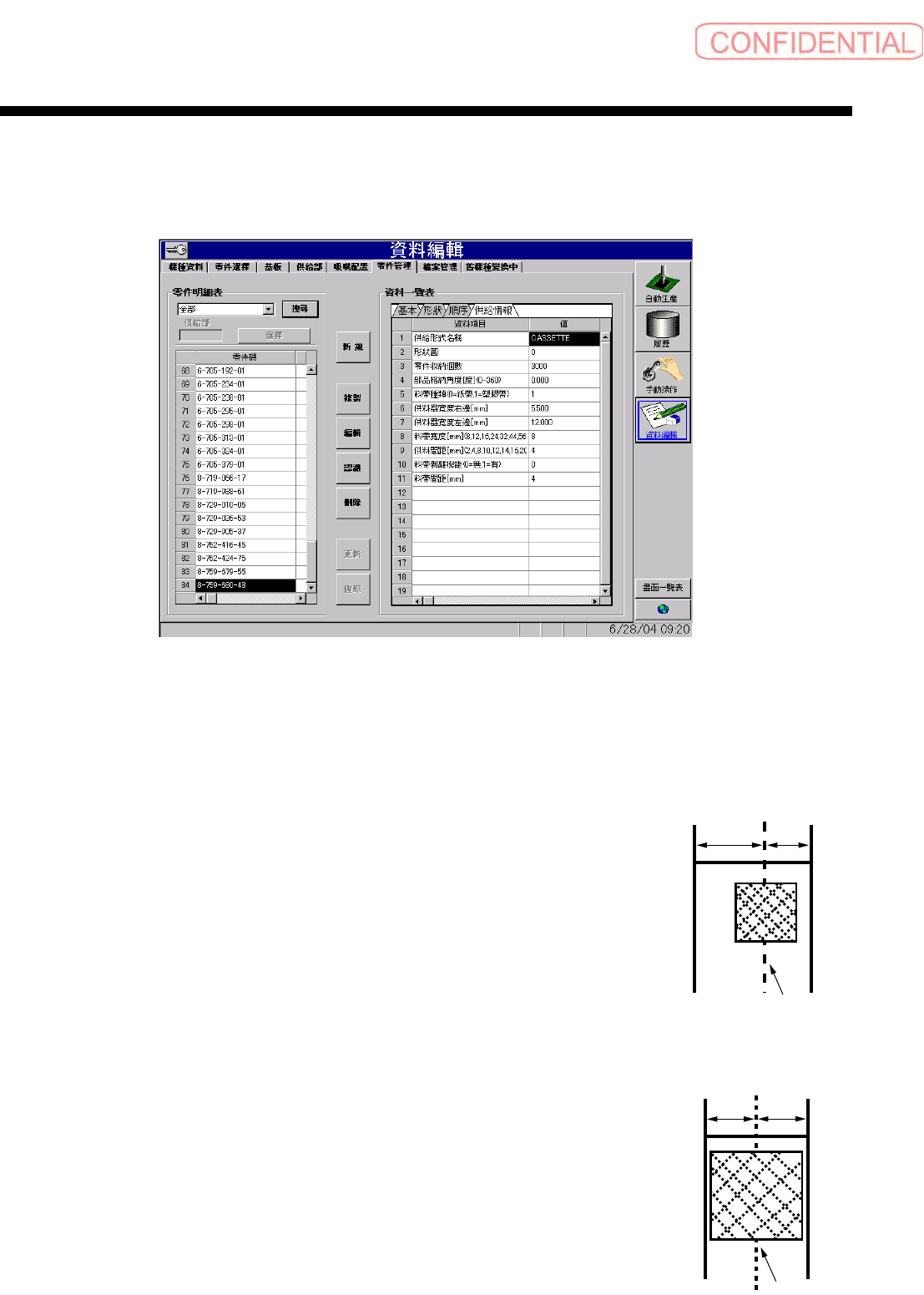

图
6.1.4
資料編輯－零件管理
(
资料编辑－零件管理
)
画面
(1) 供给形态
·供给形态名称 ：从料带、散装、管装、盘式中选择
·零件存储个数 ：零件供给装置
1 的存储零件个数
·存储角度 ：零件的收纳角度，从上往下看，以顺时针方向
0~359 以内的角度
(2) 料带
·料带的种类 ：纸带 （
0）、塑料带 （1）
·供料器的宽度 （右）：单位：
mm （参照右图）
·供料器的宽度 （左）：单位：
mm （参照右图）
·料带宽度 ：料带宽度、
8,12,16,24,32,44,56 mm
（ 44、 56 mm 为可选）
·供料长度 ：料带的间距、
2,4,8,12,14,16,20,24,28,
32,36mm
·料带剥离功能 ：无 （0）、 有 （ 1）
·料带间距 ：料带上零件间距、单位：
mm
(3) 散装
·供料器的宽度 （右）：单位：
mm （参照右图）
·供料器的宽度 （左）：单位：
mm （参照右图）
·吹气模式 ：指定吹气模式、
1~8
请设定 3： 1005C、 5： 1608C、 7： 2012C。
供料器宽度
( 左 )(右 )
零件的中心线
由供料器上方看到的图
( 料带·散装的情形 )
供料器宽度
( 左 )(右 )
零件的中心线
由供料器上方看到的图
( 管装的情形 )
。
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-19
(4) 管装
·宽度 （右） ：单位：
mm （参照右图）
·宽度 （左） ：单位：
mm （参照右图）
(5) 盘式 ( 只限 SI-F209)
·原点 XY : 盘式的原点坐标　单位：mm
·间距 XY : 各零件的间距　单位：mm
·零件个数 XY : 零件的存储行列数
·盘式取出速度
: 盘子的取出速度 （1 ～ 100%）
·取出方向
: 左 (0)、右 (1) ( 参照下图 )
·零件吸着高度 : 零件的吸着高度　单位：mm
关于供给型态为盘式的零件，盘式为在盘子上无安装供给信息时，表示出错误信息，无法执行储
存资料。当再表示错误信息时，需要修正间距、零件个数、取出方向等，请再度存储资料。
C/V
盘式 2 盘式 1
盘式 2 供给位置
盘式
1 供给位置
指定位置
( 右下 )
固定照相机
M/C 前侧
[ 取出方向标帜的使用方法 ]
盘式 2( 正视左侧 ) 的零件指定
位置设定在☆的左下时，取出方
向标帜请使用
1。
使用
0，会与固定相机发生冲突。
根据盘式零件的指定位置。
取出方向标帜，分开使用
0、1。
取出方向
0
取出方向 1
M/C
出货时零件管理的供给部
信息以
12 取出方向是缺省值 0
☆☆
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-20
SI-F130
6.1.5 关于装着动作资料
关于装着动作资料关于装着动作资料
关于装着动作资料
装着动作资料为吸嘴由零件供料器中吸取零件并装着在基板上时，必需编辑的资料。
此装着动作资料仅关系到
SI-F130 的资料，对于 SI-F209 即使相同零件也有不同的装着动作资料。
(1) 吸着补正值 X Y R
欲吸着的位置为零件中心以外时，由零件中心偏移吸着位置的补正量
XY 单位：mm X 为右方向 +、左方向－ 。 Y 为上方向 +、下方向－
R 单位 ： ( 度 ) 零件由上看，顺时针旋转为正方向
(2) 吸着高度补正值：吸着位置的高度方向的补正值。单位：mm，住上方向为正方向
(3) 装着高度补正值：装着位置的高度方向的补正值。单位：mm，住上方向为正方向
补正值 X
补正值 Y
Y
X
吸着位置
零件中心
零件供给方向
。
图
6.1.5
資料編輯－零件管理
(
资料编辑－零件管理
)
画面
