手动控制器篇 手动控制器篇 手动控制器篇 手动控制器篇 3. 说明信息 SI-F130 3-15 (6) 向同一层级画面直接 移动 ( 快捷方式 ) 方法 1 ：按 MENU 。打开快捷方式画面。 按 ▲ 。向上一层级的画面同 样地移动至、同一层级小号 码的画面。如果当前号码是 该 层中编码最小的 画面时，向编码最大的画面 移动。 方法 2 ：按 MENU 。打开 快捷方式画面。 按 ▼ 。向上一层级的画面同 样地移动至、同一层级大号 …
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
3. 说明信息
3-14
SI-F130
(4) 向最上层级画面直接移动 ( 快捷方式 )
连续按 2 次 MENU 。画面显示直接移动到最上层级画面。

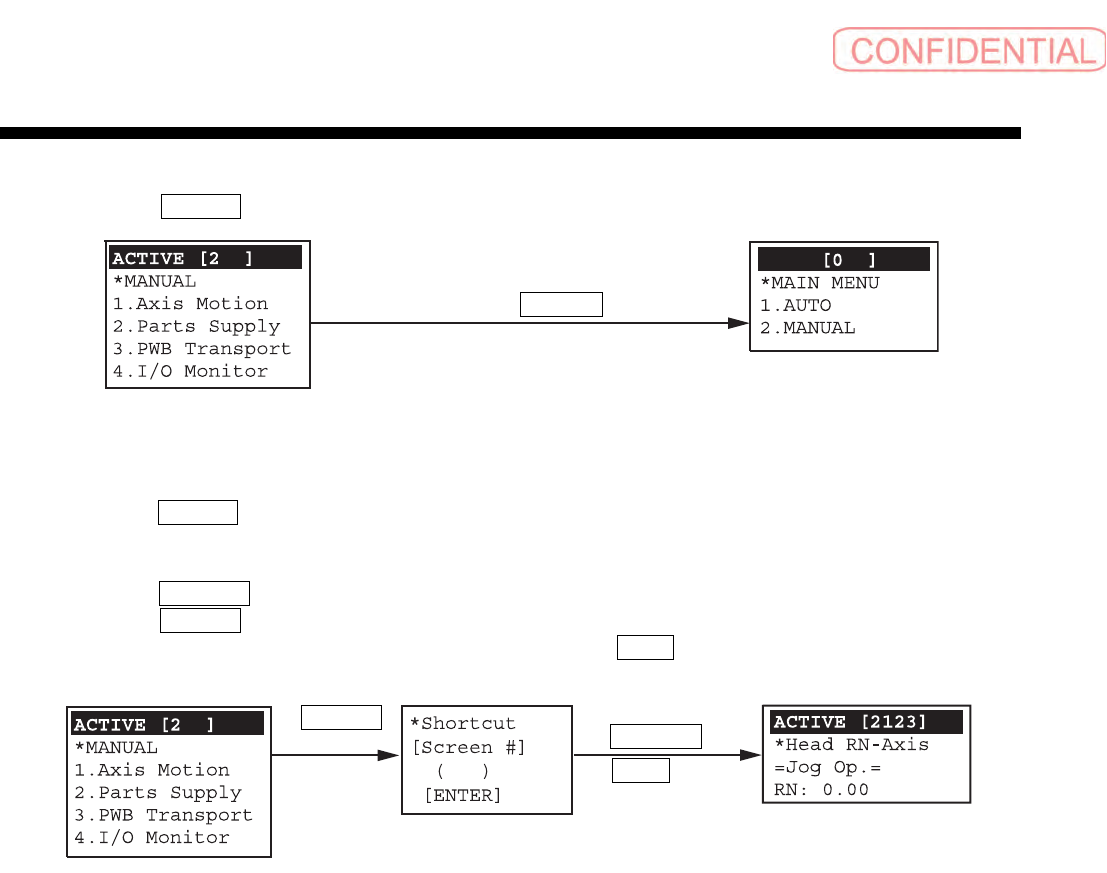

图
3-10
(5) 向指定的画面直接移动 ( 快捷方式 )
方法 1：按 MENU 。打开快捷方式画面。
用数字键输入欲移动画面的号码。画面号码在
[3.2 画面构成一览 ] 的各画面的上部或
记录在
[ 附录条形码一览 ] 中，请参照。
按
ENTER 。显示与输入号码对应的画面。
方法
2： 按 MENU 。打开快捷方式画面。
根据
[3.2 画面构成一览 附录条形码一览 ]，按 TRG 用条形码器读取指定画面的条形
码。显示与使用条形码读取号码对应的画面。
图
3-11
·按 2 次 MENU
按
MENU
输入
"2123"
按
ENTER
按
TRG
再输入条形码
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
3. 说明信息
SI-F130
3-15
(6) 向同一层级画面直接移动 ( 快捷方式 )
方法 1：按 MENU 。打开快捷方式画面。
按
▲ 。向上一层级的画面同样地移动至、同一层级小号码的画面。如果当前号码是该
层中编码最小的画面时，向编码最大的画面移动。
方法
2：按 MENU 。打开快捷方式画面。
按
▼ 。向上一层级的画面同样地移动至、同一层级大号码的画面。如果当前号码是该
层中编码最大的画面时，向编码最小的画面移动。
图
3-12
由于画面移动
，
显示期间不接受键盘输入。
请在所有显示完成后再执行键盘输入。
注意
注意注意
注意 :
按
MENU
按
▲
按
▼
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
3. 说明信息
3-16
SI-F130
3.4 通过游标选择项目
通过游标选择项目通过游标选择项目
通过游标选择项目
[ 操作功能 ]
画面中有些项目必须通过移动游标执行选择。下面将举例说明这种选择方法。
[ 操作顺序 ]
如下例所示，在
7.Servo
上当前游标处于
OFF
位置，
OFF
被选择。将它切换至
ON
。
将选择切换至画面的右方向，按
。选择从 OFF 切换至 ON 。
将选择切换至画面的左方向，按
。选择从 ON 切换至 OFF 。
图
3-13
▼
▼
