零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 SI-F130/SI-F 209 2-31 图 1.5-8 認識資料編 輯 ( 认识资料 编辑 ) －锡球信息 未输入时 首先，点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的 透射影像。 图 1.5-9 影像存取 ( 影像存取 ) 后－锡球 信息输入时
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-30
SI-F130/SI-F209

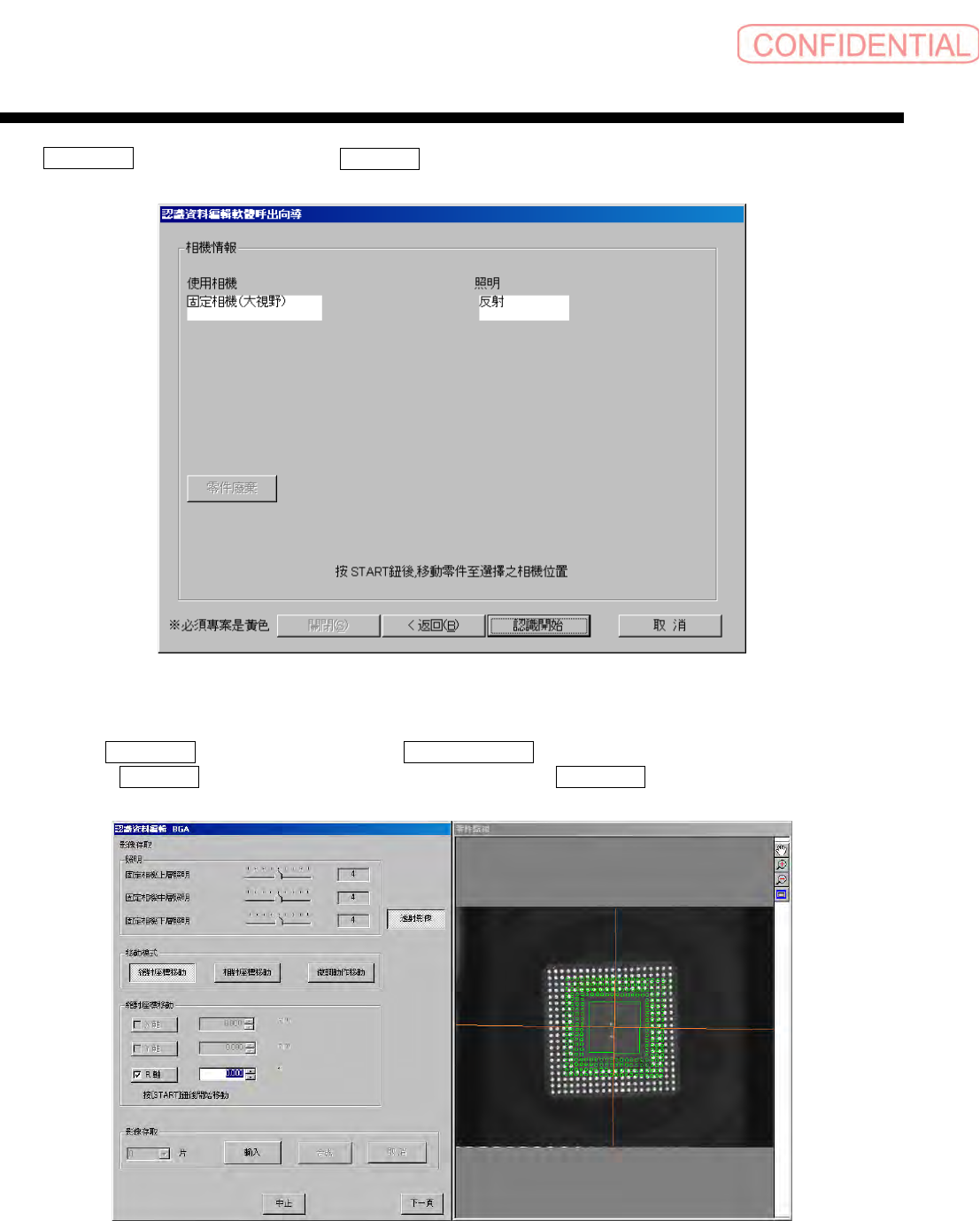

显示 認識開始 ( 认识开始 ) 画面，按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
1.5-6
認識開始
(
认识开始
)
画面
然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识资料编辑 ) 画面。
（请一定要用
START 按钮，将零件移动至相机位置后，执行 認識開始 ( 认识开始 )。）
图
1.5-7
認識資料編輯
(
认识资料编辑
)
－锡球信息输入时
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-31
图
1.5-8
認識資料編輯
(
认识资料编辑
)
－锡球信息未输入时
首先，点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透射影像。
图
1.5-9
影像存取
(
影像存取
)
后－锡球信息输入时
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-32
SI-F130/SI-F209
图
1.5-10
影像存取
(
影像存取
)
后－锡球信息输入时

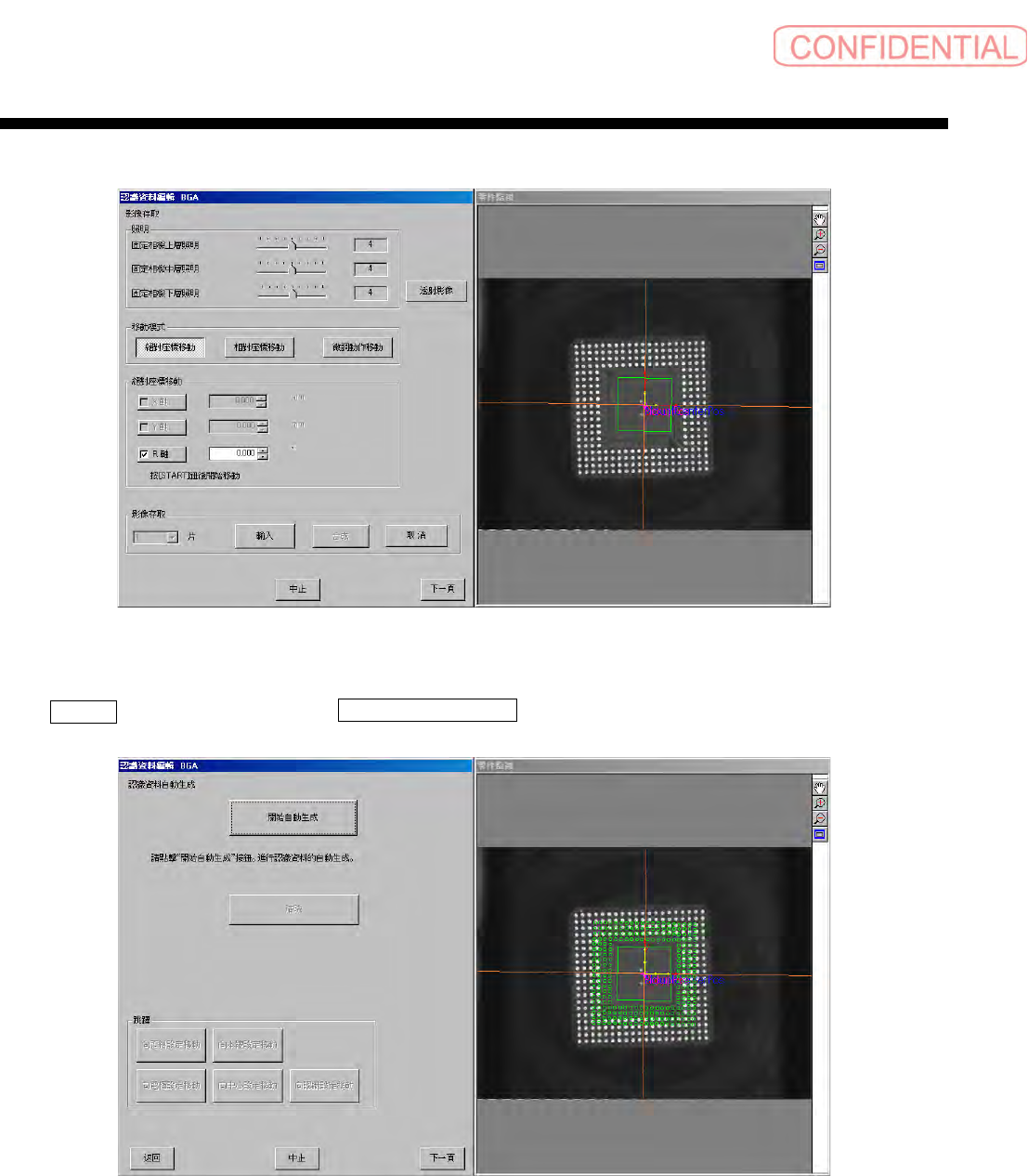

点击 下一頁 ( 下一页 ) 钮，会出现 認識資料自動生成 ( 认识资料自动生成 ) 画面。
图
1.5-11
認識資料自動生成
(
认识资料自动生成
)
－锡球信息输入时
