3.1.4 用键盘进行菜单操作
用键盘进行菜单操作用键盘进行菜单操作
用键盘进行菜单操作
[ 操作功能 ]
用键盘操作，可以打开菜单构成画面。
[ 操作方法 ]
各菜单的选择有以下的操作方法。
(1) 主菜单
可以用
Function 键和 Ctrl 键进行选择。
从上面开始
Ctrl + F1 、 Ctrl + F2 …一一相对应。
菜单一览表按钮是
Ctrl + F11 、语言切换按钮是 Ctrl + F12 。
(2) 子菜单
可以用
Function 键进行选择。
从左面开始
F1 、 F2 … F12 一一相对应。
子菜单有
12 个以上时，第 13 个是 SHIFT + F1 ，到以后的第 24 个都是相同的。
Ctrl + F1
Ctrl + F2
Ctrl + F3
Ctrl + F4
Ctrl + F11
Ctrl + F12
F2 F3 F4 F5
图
3.1.4-1

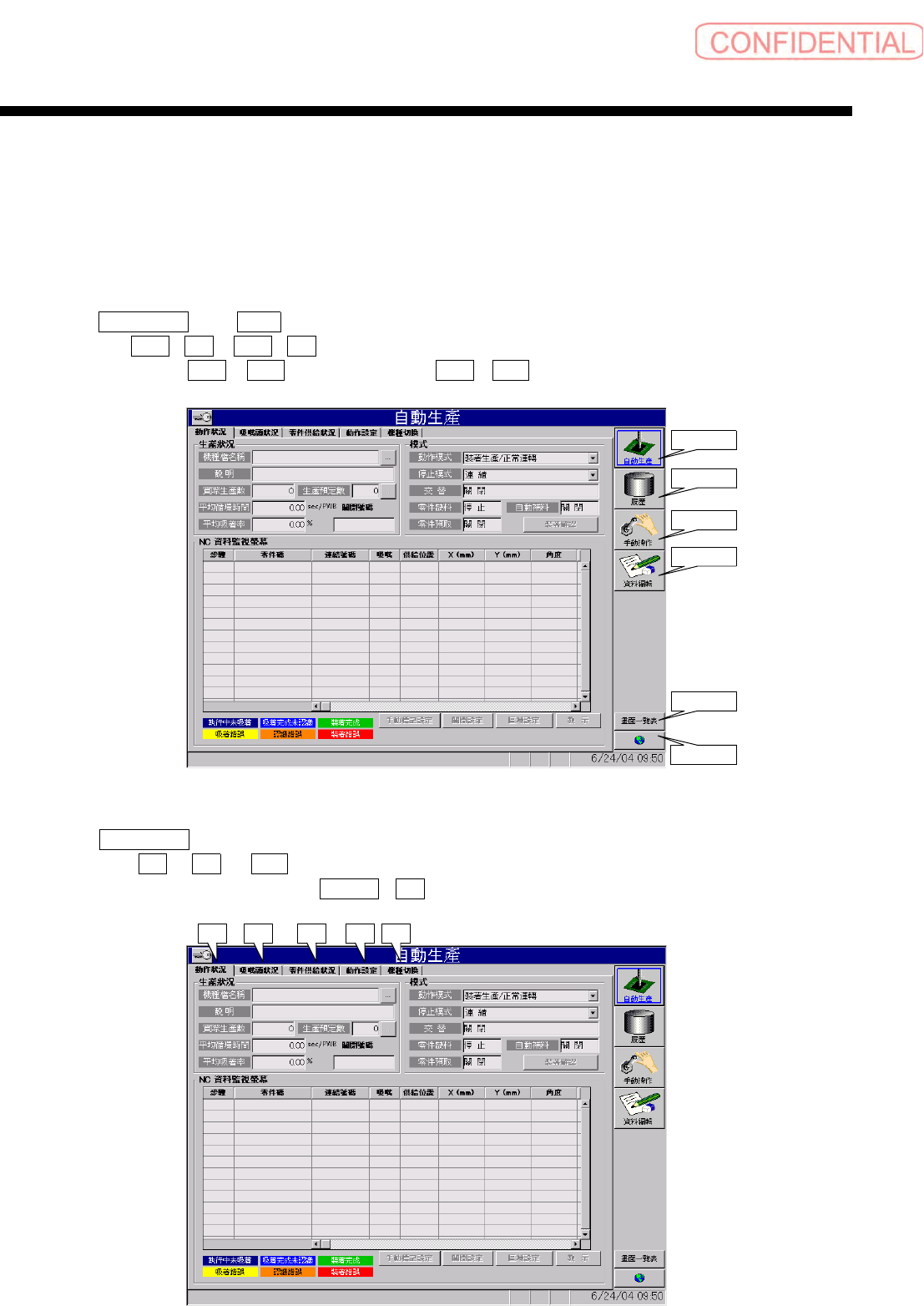

自動生產－動作狀況
(
自动生产－动作状况
)
画面
图
3.1.4-2
自動生產－動作狀況
(
自动生产－动作状况
)
画面
F1
操作篇
操作篇操作篇
操作篇
3. 操作画面构成
SI-F130
3-7
(3) 本地菜单
关于
自動生產 ( 自动生产 ) 菜单的按钮 動作狀況 ( 动作状况 )、 吸嘴頭狀況 ( 吸嘴头状况 )、
零件供給狀況 ( 零件供给状况 )、 動作設定 ( 动作设定 )、 機種切換 ( 机种切换 )，可以通过键
盘进行操作。
·
项目用 TAB 键移动。
现在位置项目框和按钮框变成蓝色。
各项目内的切换 （
ON/OFF 等）用游标键进行。
·
显示其它对话框的按钮，用 Enter 键或者 Space 键显示对话框。
[ 画面说明 ]
·
用 TAB 键的移动顺序，按照以下方式进行。
停止模式→开始步骤→结束步骤→
NC 资料重设→设定→指定搬送第一片基板→动作模式→零
件缺料模式→零件预取模式→自动补料→供料器交替→台车交替→轨道宽度→调整→基板搬出
间隔→设定→基板操作
·
「 指定搬送第一片基板」（指定搬送第一片基板）用空格键切换 ON / OFF 。
·
NC 数据重设按钮，用快捷键 ( ALT + R ) 直接移动。
图
3.1.4-3

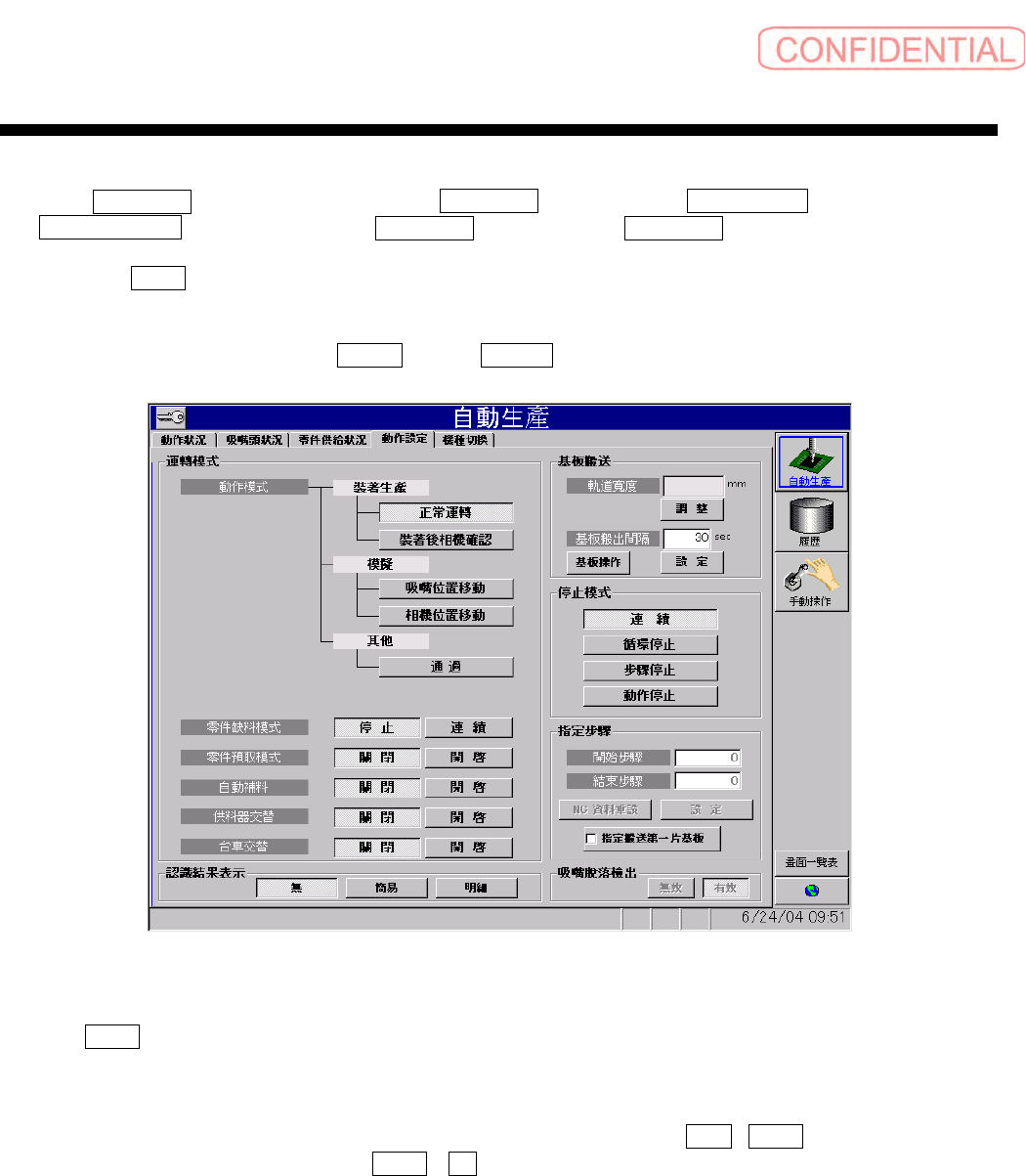

自動生產－動作設定
(
自动生产－动作定
)
画面
操作篇
操作篇操作篇
操作篇
3. 操作画面构成
3-8
SI-F130
3.2 各个菜单的构成
各个菜单的构成各个菜单的构成
各个菜单的构成
在
SI-F130
中，有 < 自動生產 >
(
自动生产
)
< 履歷 >
(
日志
)
< 手動操作 >
(
手动操作
)
< 資料編輯 >
(
资料编辑
) 4
种模式，每个模式都和一个相同名字的主菜单相对应。像前面所提到的，各个主菜单下
面是由子菜单所构成。下图显示出全体构成。
自動生產 ( 自动生产 )
履歷 ( 日志 )
手動操作 ( 手动操作 )
資料編輯 ( 资料编辑 )
警報 ( 警报 )
生產管理情報 ( 生产管理信息 )
動作履歷 ( 动作日志 )
軸操作 ( 轴操作 )
基板搬送 ( 基板搬送 )
輸入 / 輸出 ( 输入 / 输出 )
視覺 ( 视觉 )
供料器 ( 供料器 )
機種資料 ( 机种资料 )
零件選擇 ( 零件选择 )
基板 ( 基板 )
供給部 ( 供给部 )
吸嘴配置 ( 吸嘴配置 )
零件管理 ( 零件管理 )
檔案管理 ( 文件管理 )
舊機種變換中 ( 旧机种变换中 )
動作狀況 ( 动作状况 )
吸嘴頭狀況 ( 吸嘴头状况 )
零件供給狀況 ( 零件供给状况 )
動作設定 ( 动作设定 )
機種切換 ( 机种切换 )
主菜单 子菜单
