零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 1 章 操作 1-22 SI-F130/SI-F 209 2.6.6 零件废弃·手动废弃的情况 零件废弃·手动废弃的情况 零件废弃·手动废弃的情况 零件废弃·手动废弃的情况 图 2.6.6- 1 零件廢棄 ‧手動廢棄 ( 零件废弃· 手动废弃 )(SI-F 130) 图 2.6.6 -2 零件廢棄‧手 動廢棄 ( 零件废弃· 手动废弃 ) (SI-F20…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-21

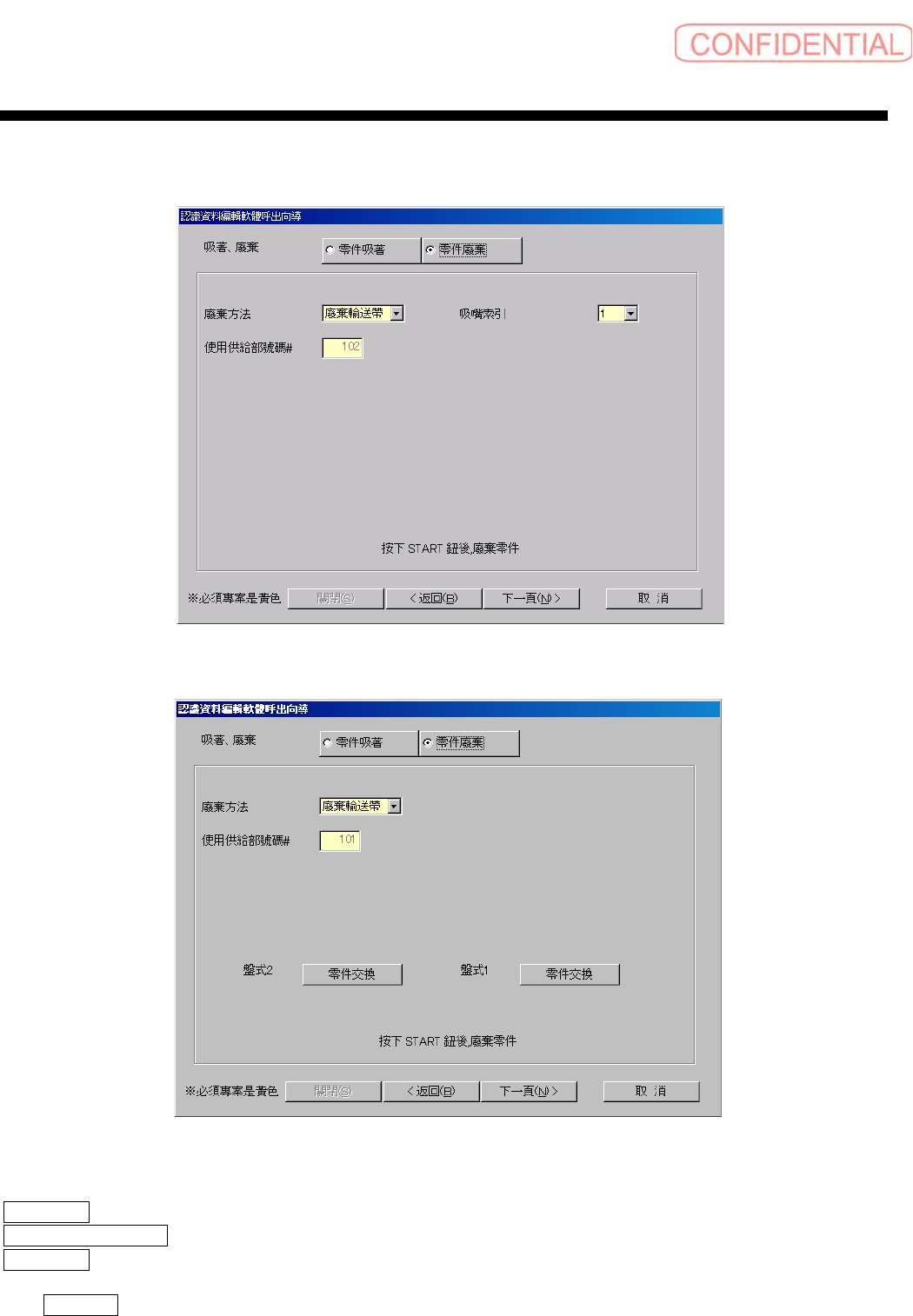

2.6.5 零件废弃·废弃输送带的情况
零件废弃·废弃输送带的情况零件废弃·废弃输送带的情况
零件废弃·废弃输送带的情况
图
2.6.5-1
零件廢棄‧廢棄輸送帶
(
零件废弃·废弃输送带
) (SI-F130)
图
2.6.5-2
零件廢棄‧廢棄輸送帶
(
零件废弃·废弃输送带
) (SI-F209)
吸嘴索引 ( 吸嘴索引 )：指定吸着要废弃零件的吸嘴 （仅 SI-F130）。
使用供給部號碼 # ( 使用供给部号码 #)：废弃轨道位于的供给部号码 （不可以输入）
零件交換 ( 零件交换 )：进行盘式的零件交换 （仅 SI-F209）。
按下
START 钮，在废弃输送带上废弃零件。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-22
SI-F130/SI-F209

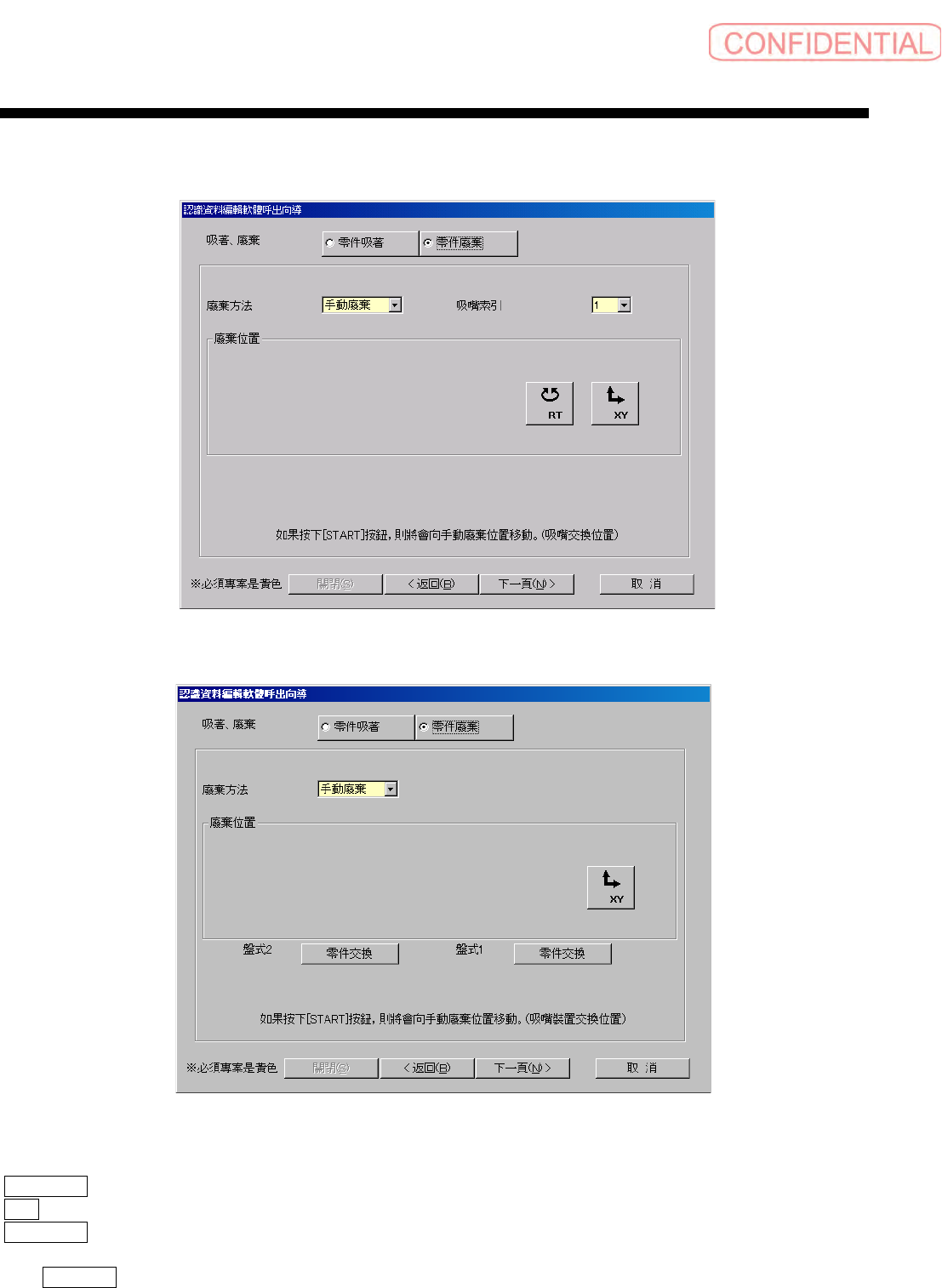

2.6.6 零件废弃·手动废弃的情况
零件废弃·手动废弃的情况零件废弃·手动废弃的情况
零件废弃·手动废弃的情况
图
2.6.6-1
零件廢棄‧手動廢棄
(
零件废弃·手动废弃
)(SI-F130)
图
2.6.6-2
零件廢棄‧手動廢棄
(
零件废弃·手动废弃
) (SI-F209)
吸嘴索引 ( 吸嘴索引 )：指定吸着要废弃零件的吸嘴 （仅 SI-F130）。
XY ：进行吸嘴头的移动。
零件交換 ( 零件交换 )：进行盘式的零件交换 （仅 SI-F209）。
按下
START 钮，移动到手动废弃位置，废弃零件。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-23

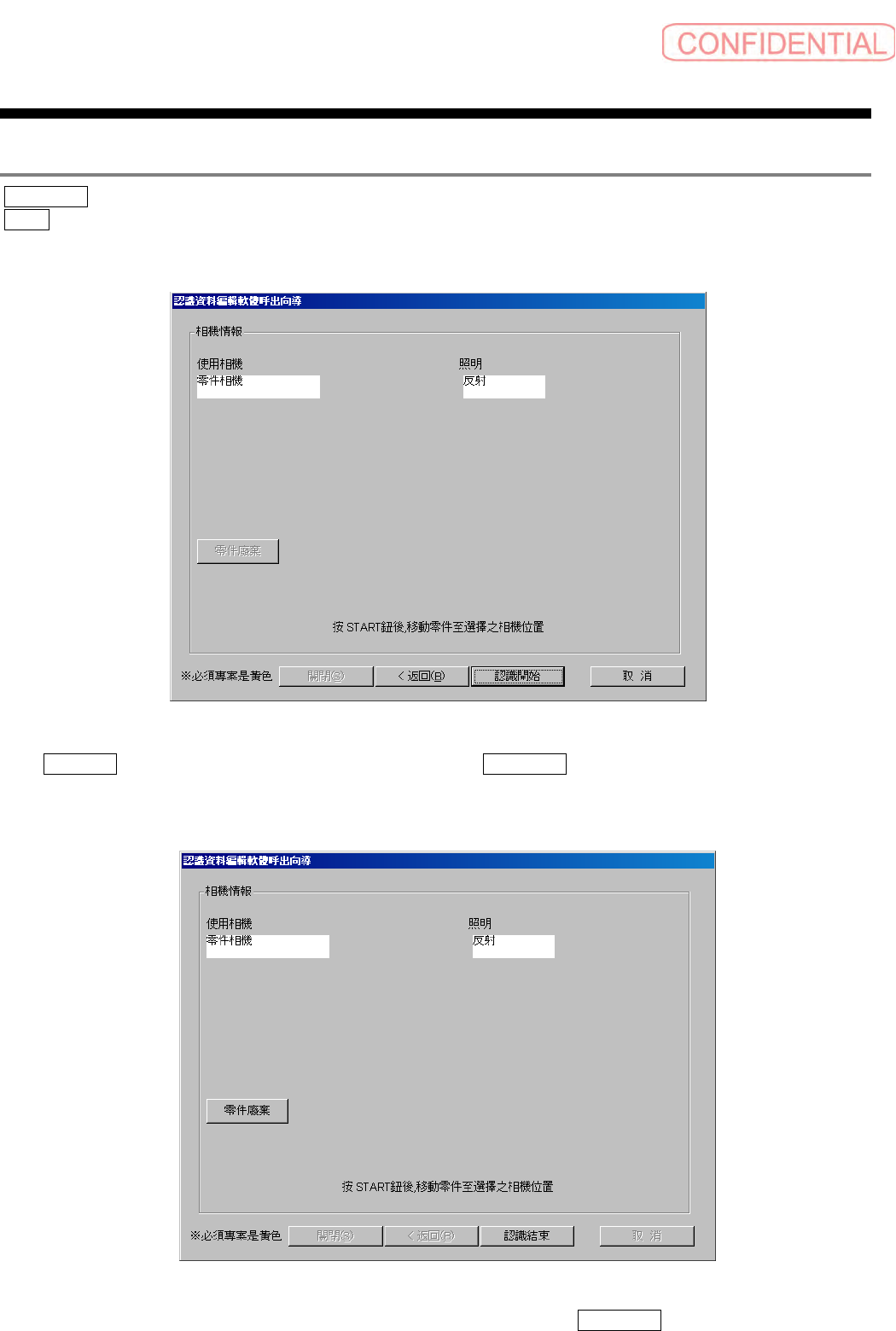

2.7 相机位置移动画面
相机位置移动画面相机位置移动画面
相机位置移动画面
使用相機 ( 使用相机 )：显示认识时使用的相机。
照明 ( 照明 )：显示认识时使用的照明。
2.7.1 相机位置移动－认识开始
相机位置移动－认识开始相机位置移动－认识开始
相机位置移动－认识开始
图
2.7.1
相机位置移动－认识开始
按下 START 钮，零件向被选择的相机移动之后，点击 認識開始 ( 认识开始 ) 钮，调出认识资料编
辑。
2.7.2 相机位置移动－认识结束
相机位置移动－认识结束相机位置移动－认识结束
相机位置移动－认识结束
认识资料编辑处理结束时返回的画面。有零件废弃必要时，请点击 零件廢棄 ( 零件废弃 ) 钮。
图
2.7.2
相机位置移动－认识结束
