(3) 零件交換條碼確認 ( 零件交换条形码确认 ) 设定为 形式 B ( 形式 B) 时
点击
供料器交換 ( 供料器交换 ) 钮， 零件缺料 ( 零件缺料 ) 对话框消失并会出现以下的
供料器交換
( 供料器交换 ) 对话框。

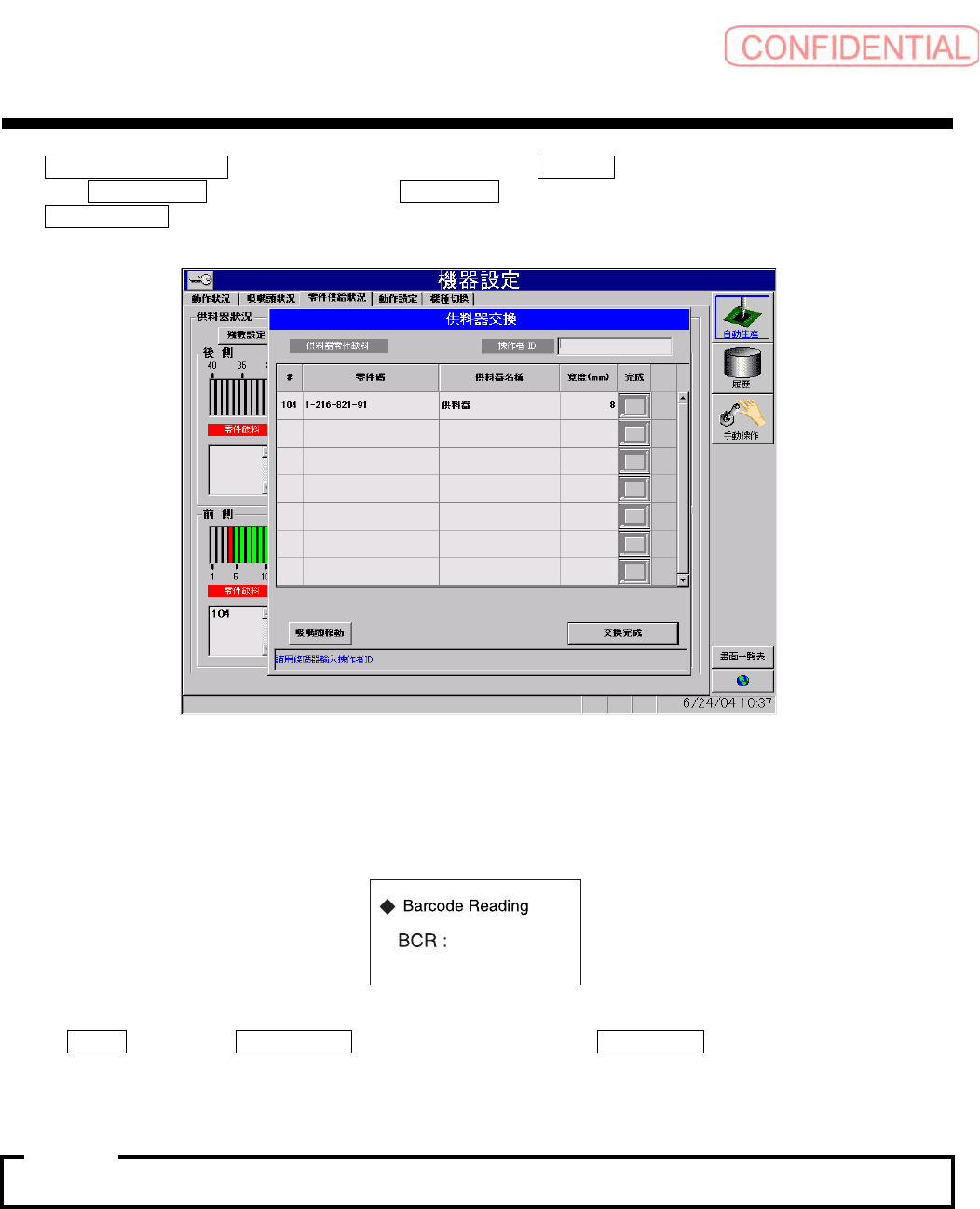

图
4.5.2.1-7
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
此后，自动解除门锁。在对话框最下行会出现 「請用條碼器輸入操作者 ID」 ( 请用条形码器输
入操作者
ID) 的信息 , 同时会出现手动控制器的以下画面。
操作者本身的
ID，在条形码中使用手动控制器的前端读取条形码字幕并按位于手动控制器侧面
的
TRG 钮，会表示 供料器交換 ( 供料器交换 ) 对话框的 操作者 ID ( 操作者 ID) 文本框中已
读取作业者
ID。
无须由列表上依开始顺序交换
,
请以便捷的顺序作业交换。
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-52
SI-F130
交换的供料器及装着吸嘴头接近不易交换时，点击 供料器交換 ( 供料器交换 ) 对话框的
吸嘴頭移動 ( 吸嘴头移动 ) 钮，会出现以下的 吸嘴頭移至待機位置 ( 吸嘴头移至待机位置 ) 对
话框。

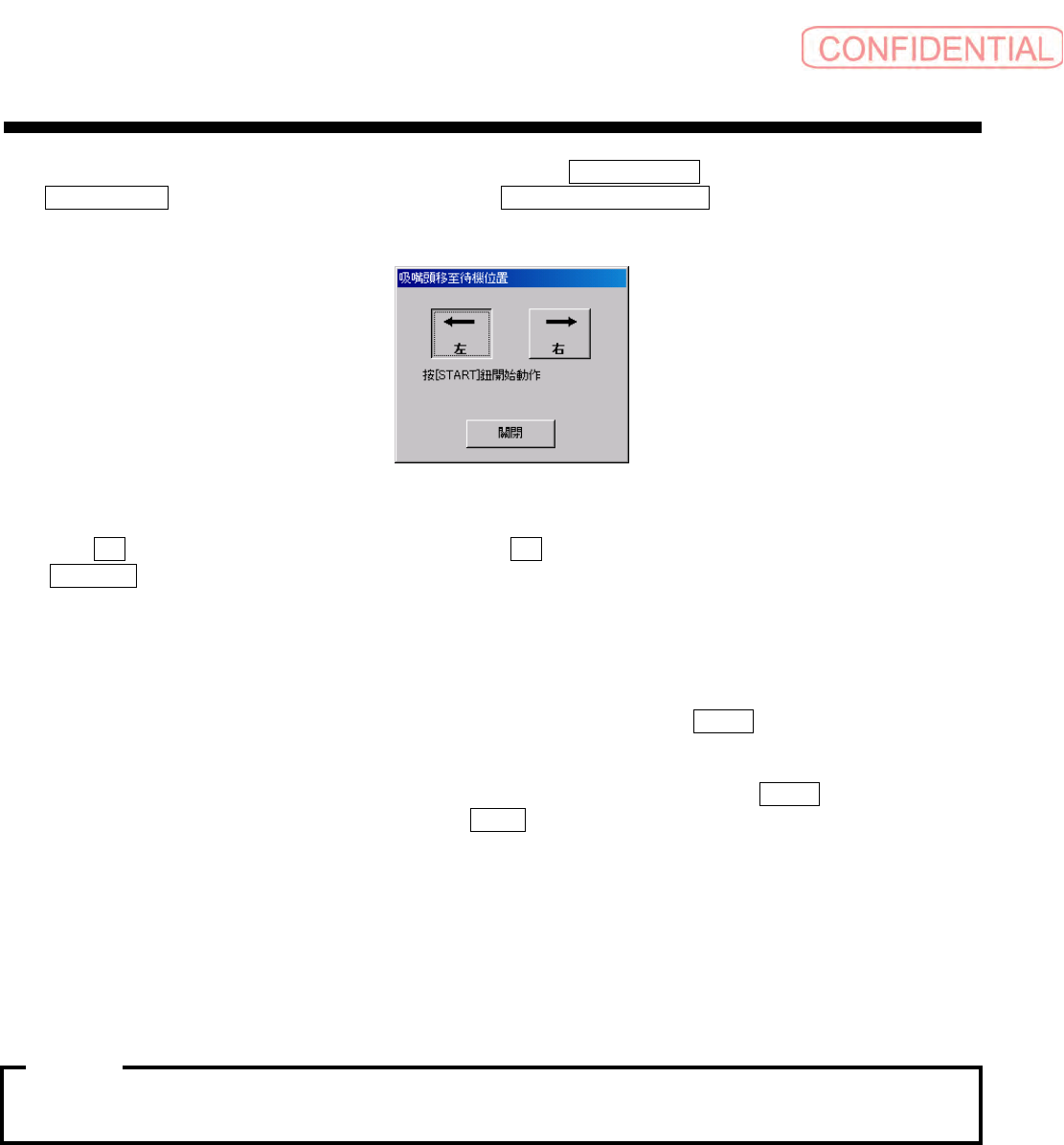

图
4.5.2.1-8
吸嘴頭移至待機位置
(
吸嘴头移至待机位置
)
对话框
点击 左 ( 左 ) 钮时移动至左侧待机位置，点击 右 ( 右 ) 钮时移动至右侧待机位置，按
START 钮使装着吸嘴头移至待机位置。
然后开启门。
由
SI-F130 卸下对话框中的指定位置供料器。
准备对话框中表示零件缺料的供料器。
读取交换前的零件料带或散装零件框侧面表示的序列条形码，请按
TRG 钮，可读取交换前零件
的条形码。
其次，将条形码器贴近交换后零件的序列条形码的零件码的条形码，请按
TRG 键 , 可读取交换
前零件的条形码，点击交换零件行对话框的
完成 ( 完成 ) 确认钮。
已读取条形码的零件不正确时，在对话框的最下行会表示 「零件碼不一致」
( 零件码不一致 ),
同样的已读取条形码的序列码与交换前相同时，会以 「序列碼相同。請再次讀取交換後之零件
碼。」
( 序列码相同。请再次读取交换后的零件码。 ) 表示。
将正确供料器设定于旧供料器交换前的位置。
如数个供料器需要交换时，以同样的步骤交换全部的供料器。
前侧·后侧的供料器无法同时交换。前后两侧需要交换供料器时，须单侧的交换作业结束后，
再执行相反侧的交换作业。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-53
选择前后任一侧 , 将全部供料器交换结束后，才关闭门。点击 交換完成 ( 交换完成 ) 钮。
供料器交換 ( 供料器交换 ) 对话框会消失且门锁定。
若点击
交換完成 ( 交换完成 ) 钮时，门未完全关闭，会表示 「請關門」 ( 请关门 ) 的信息，此
时请将门关上。
另外，有残留未交换的供料器时，对话框中以红字表示 「有未交換完成之供料器」
( 有未交换完
成的供料器
)，因此请交换其供料器。但是，尽管有未交换的供料器，仍可强制关闭对话框，按
全部交換完成 ( 全部交换完成 ) 确认钮 , 再按 交換完成 ( 交换完成 ) 钮。
交换相反侧的供料器时，点击
零件供給狀況 ( 零件供给状况 ) 画面的 供料器交換 ( 供料器交
换
) 钮，会出现 供料器交換 ( 供料器交换 ) 对话框，此时请以同样步骤执行供料器的交换作
业。
·使用者层级为维修以上时，即使条形码确认未完全执行，零件也能交换结束。在操作者层级
时，则零件无法交换结束。
注意
注意注意
注意 :
