2.5 每
每每
每 6 个月一次的维修·检查
个月一次的维修·检查个月一次的维修·检查
个月一次的维修·检查
每 6 个月的生产结束后，每天·每周的检查、每 2 周、每 1 个月、每 3 个月的维修、检查之外，还
要进行以下维修检查作业。
在进行检查作业之前，
SI-F130
电源关闭后，一定要将工厂总电源线缆的原始电源关闭。
如果原始电源处于开启状态下进行检查作业，会发生意想不到的危险，其结果可能会引起人员
的受伤甚至死亡。
(1) 给供料器滚轴上油
[ 作业功能 ]
供料器滚子在零件吸着动作时押着零件供料器杆。给支撑着这个供料器滚子的供料器滚轴上油。
[ 维修检查处 ]
前后供料器滚轴
[ 维修检查时准备的物品 ]
润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 )、清洁抹布、套筒扳手
[ 作业顺序 ]
1. 用套筒扳手卸下供料器滚子侧螺母，拔出供料器滚轴。
2. 用清洁抹布清理供料器滚轴表面。
3. 检查轴上是否有异常磨损·裂隙。
用手指在供料器滚轴表面涂上一薄层润滑油。用清洁抹布擦去多余润滑油。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。
4. 按相反的顺序装配。
5. 用手指确认滚子是否顺滑地旋转。
注意
注意注意
注意 :
螺母
供料器滚轴
供料器滚子
润滑油
润滑油
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-48
SI-F130
每 6 个月
(2) 供料器正时皮带的检查
[ 作业功能 ]
从供料器马达向凸轮机构传送动力的正时皮带，每当零件吸着动作时，就频繁地作业。检查该正
时皮带。
[ 维修检查处 ]
前后 2 处供料器的正时皮带
[ 维修检查时准备的物品 ]
专用张力测定器、一副六角扳手套装
[ 作业顺序 ]
1. 检查正时皮带是否有异常磨损·裂隙。若有异常，请交换。
2. 用专用张力测定器测定，正时皮带张力是否满足规定。若有异常，请调整。

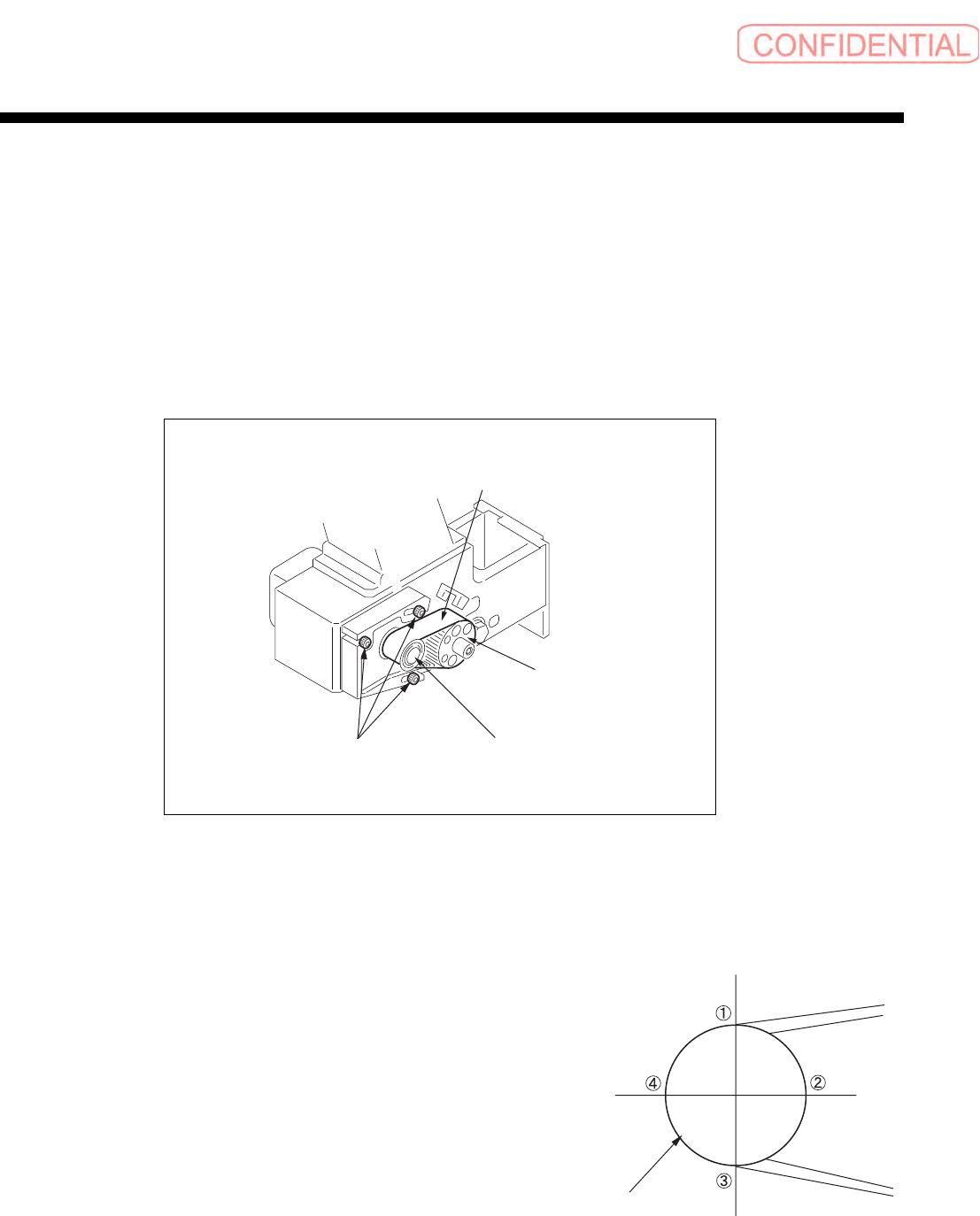

专用张力测定器和管理值
Incorporated Company 制：U-305，标准品
设定值 ：1.7gf
宽度 ：15mm
跨度 ：57mm
模式 ：H
马达侧滑轮回转 4 次，每次 90°，测定最大张力。
再调整情况
: 6.5kgf ～ 7.5kgf
新品交换后情况 : 8kgf ～ 9kgf
正时皮带
六角有孔螺栓
马达侧滑轮
凸轮侧滑轮
马达侧滑轮
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-49
每 6 个月
(3) RT 轴正时皮带的检查
[ 作业功能 ]
RT 轴正时皮带旋转装着吸嘴头。该正时皮带出现异常会对零件装着位置精度造成很大影响，要
进行定期检查。
[ 维修检查处 ]
RT 轴的正时皮带
[ 维修检查时准备的物品 ]
无需特意准备
[ 作业顺序 ]
用手缓慢回转装着吸嘴头，检查正时皮带上是否有异常磨损·裂隙。有异常情况下，请委托我公
司服务负责人进行交换。

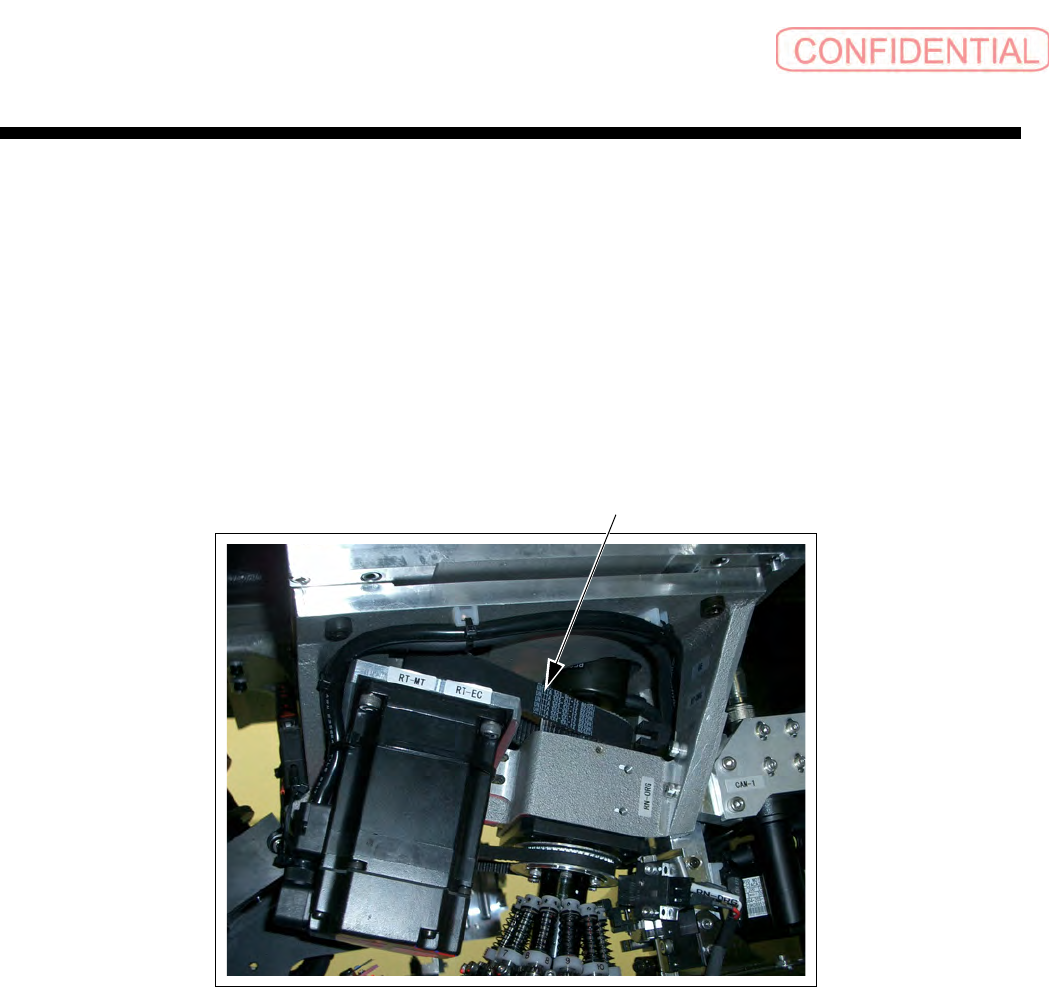

RT 轴正时皮带
