每 1 个月
(10) 装着吸嘴头的活塞的动作检查
[ 作业功能 ]
使阀产生动作的活塞如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重要。所以
要定期对活塞进行检查。
[ 维修检查位置 ]
装着吸嘴头的活塞
[ 维修检查需要准备的对象 ]
无需特意准备
[ 作业顺序 ]
用手使上下 2 个活塞运动。
如果动作不顺畅，需要交换活塞。
关于活塞交换，请委托我公司服务人员进行交换。
活塞
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-31
每 1 个月
(11) 装着吸嘴头机械阀部过滤器的更换
[ 作业功能 ]
如果机械阀过滤器被堵住，零件吸着动作就无法正常进行。所以要定期对过滤器进行更换。
[ 维修检查位置 ]
更换装着吸嘴头机械阀部位的过滤器。
[ 维修检查需要准备的对象 ]
六角扳手套装
[ 作业顺序 ]
1. 松动机械阀安装螺丝 （上下共 2 颗），将机械阀从吸嘴头上取下。
2. 将过滤器、衬垫安装在机械阀上。
3. 将机械阀定位针对准吸嘴头定位孔，将机械阀安装到吸嘴头上。
4. 用 5kgf· cm 扭矩拧紧机械阀安装螺丝 （下），并依次用 5kgf· cm 扭矩拧紧机械阀安装
螺丝 （上）。
·更换机械阀时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
·对于使用后的过滤器可以用酒精进行超声波清洗重新使用。另外，有时候即使清洗后也会残
留有黑色部分，使用上没有任何问题。
衬垫
过滤器
固定螺丝（上）
定位针
固定螺丝（下）
气缸部
注意
注意注意
注意 :
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-32
SI-F130
每 1 个月
(12) 对 H 轴齿轮和小齿轮上油
[ 作业功能 ]
随着零件吸着·装着 H 轴会剧烈地上下运动。如果油用完， H 轴齿轮和小齿轮就会产生磨损，
从而产生装着不良，所以需要定期上油。
[ 维修检查位置 ]
H 轴齿轮和小齿轮
[ 维修检查需要准备的对象 ]
润滑油：多用润滑油 ( 美国 Wynn Oil Comapny 制 )、干净抹布、细毛刷
[ 作业顺序 ]
用细毛刷将润滑油薄薄地涂在 H 轴齿轮和小齿轮表面。
如果残留多余润滑油，附着在基板和零件上会导致产品质量问题，所以请一定要擦除。

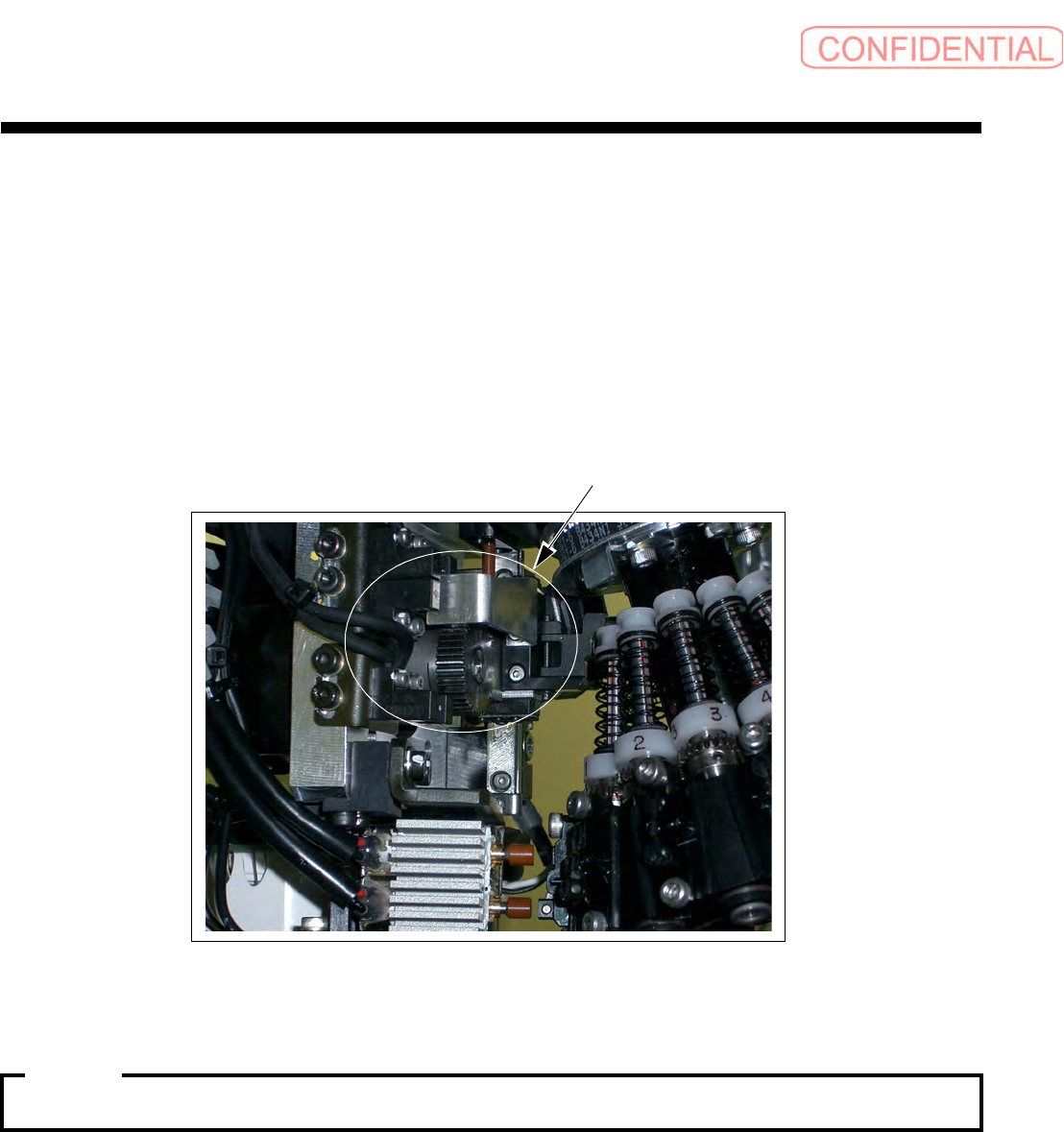

H 轴齿轮、小齿轮
注意
注意注意
注意 :
