手动控制器篇 5. 零件交换作业 5-12 SI-F130 5.4 台车供 料器交换 [ 操作功能 ] 卸下台车，交换零 件缺料供料器。这种功能， 仅能在装着了选配台车时使 用。通过台车交替自动运 转时，正在运转中 的零件也能进行交换。 [ 操作顺序 ] 自动运转中，一旦 出现零件缺料停止运转时， 手动控制器中显示以下画面 。 而且，即使按 CHG 键仍显示以下 画面。 图 5-16 按 2 ( 台车供料器交换 ) 。或 者 ，操 作 …
手动控制器篇
5. 零件交换作业
SI-F130
5-11
吸嘴头的退避
卸零件供料器时，装着吸嘴头成为障碍时，按
← → ，显示以下画面。
此画面上，按
ENTER ，吸嘴头就退避。
图
5-14
零件交换结束
全部供料器的
EMP 显示都变为 OK 后，零件交换作业结束。全部零件供料器交换一结束，就显示以
下画面。
图
5-15
在此，关闭安全门按 END 键，安全门被锁定，零件交换作业结束。
交换后，转移到自动运转状态画面。
控制权返回到操作板。请按操作板的
START 钮自动运转开始。
手动控制器篇
5. 零件交换作业
5-12
SI-F130
5.4 台车供料器交换
[ 操作功能 ]
卸下台车，交换零件缺料供料器。这种功能，仅能在装着了选配台车时使用。通过台车交替自动运
转时，正在运转中的零件也能进行交换。
[ 操作顺序 ]
自动运转中，一旦出现零件缺料停止运转时，手动控制器中显示以下画面。
而且，即使按
CHG 键仍显示以下画面。
图
5-16
按 2 ( 台车供料器交换 )。或者，操 作 ▲ ▼ ，让游标位于 2.Cart Cass Xchg. ，按 ENTER 。
在此，将控制权转移到手动控制器一侧。而且，台车下降。
仅零件交换一侧的台车下降。
请拔出台车继续进行以下作业。
没有条形码确认类型的情况
会出现以下画面，请进行供料器交换。
图
5-17
条形码确认类型是 Type A、 Type B、 Type C 中任一个情况。
读取操作者
ID
会出现以下画面，请按 TRG 钮，读取操作者 ID。
图
5-18
在此，被读取的操作者 ID 作为 動作履歷 ( 动作日志 ) 保留。
手动控制器篇
5. 零件交换作业
SI-F130
5-13
零件 ID 等确认
读取操作者
ID 之后，确认零件 ID 等。
画面上，显示了该交换进行的供料器号码，取出空供料器。
接着，进入零件条形码确认，确认方法有
3 种，分别说明如下。

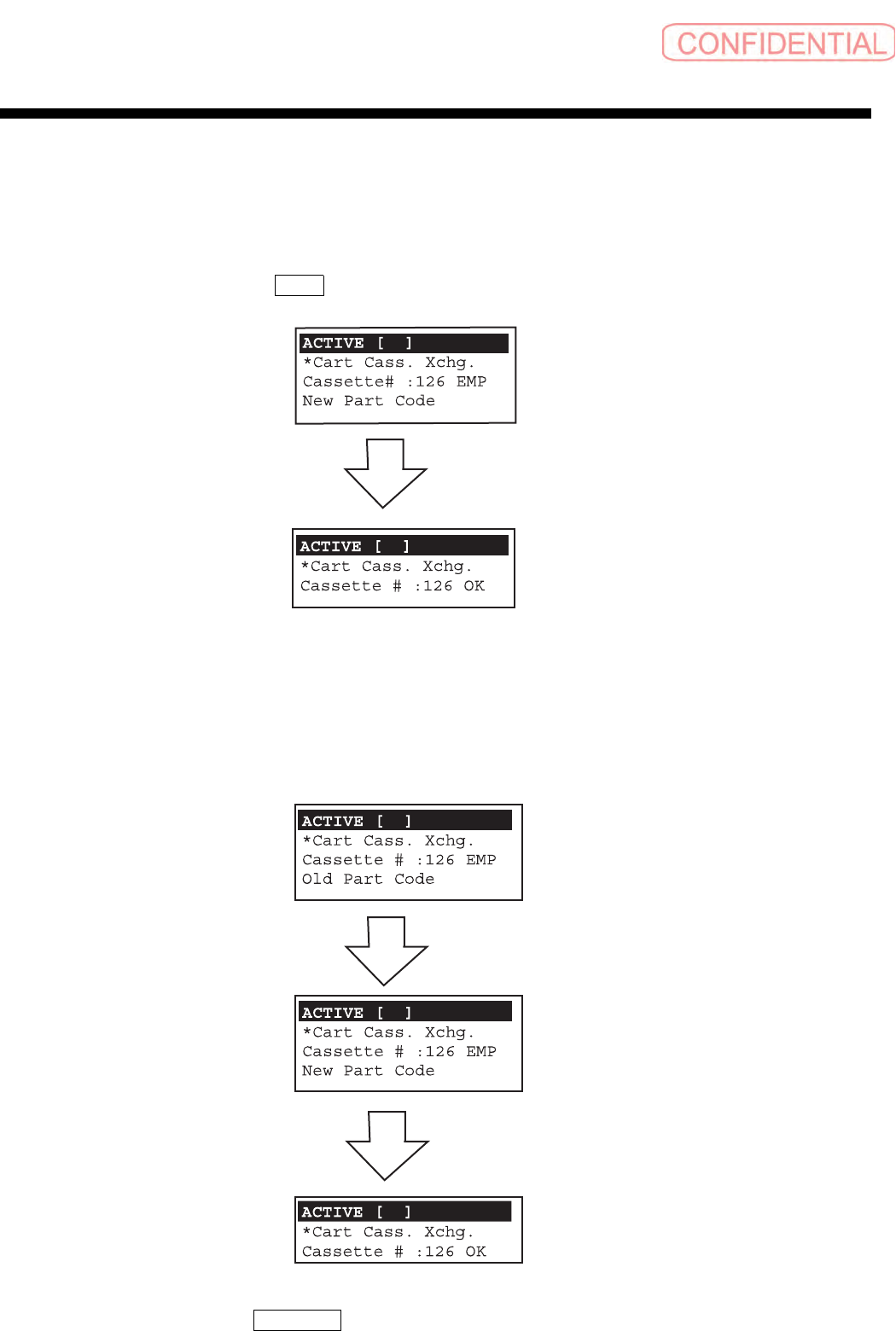

Type A
1.
准备装有零件的供料器，按 TRG 读取零件 ID 的条形码。
2. 正确零件 ID 被读取后，显示的 EMP 文字变为 OK。
图
5-19
Type B
1.
读取空供料器零件 ID 条形码。
2. 读取装有零件供料器的零件 ID 条形码。
3. 自动读取条形码中分别注明的任意码。
4. 序列码相同时就会出现错误。那时，请再一次读取装有零件的供料器中零件 ID 条形码。
5. 确认零件 ID·序列码都正确后， EMP 变为 OK。
图
5-20
在此，被读取的零件 ID 作为 動作履歷 ( 动作日志 ) 保留。
交换后零件 ID 的确认
交换前零件 ID 的确认
交换后零件
ID 的确认
