操作篇 操作篇 操作篇 操作篇 6. 资料编集 6-2 SI-F130 第 6 章资料编辑能完 成的功能如下。 6.1 零件管理 零件管理 零件管理 零件管理 可以制作、变更生 产使用的零件数据。 6.2 机种资料 机种资料 机种资料 机种资料 可以变更和制作机 种文件。 6.3 零件选择 零件选择 零件选择 零件选择 选择要装着的零件 ，制作机种文件的零件数据 。 6.4 基板 基板 基板 基板 可以制作、变更要 装着零件的基板数据。…
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-1
6. 资料编辑
资料编辑资料编辑
资料编辑
从主画面选择 資料編輯 ( 资料编辑 )，打开资料编辑窗口，在资料编辑中能够得到用 SI-F130 生产
的机种资料设定及信息。
要在
SI-F130 上装着零件时，将与零件相关的资料作为零件资料预先准备，再以机器资料的形式，
提前准备好与装着机
SI-F130 相关资料。需要提前设定在零件资料中，众多零件用何种顺序、使用
何种吸嘴、装着到何处要事先编好程序。称为机种文件。如果将机种文件下载到
SI-F130 并安装零
件，那么
SI-F130 有可能按照机种文件的资料安装。
在
SI-F130 中内藏一个会在短时间内使生产机种生产出来资料最优化的软件、这个软件叫 DAS。
DAS 是 Data Arrangement Software 的开头字母组成的简称。是根据模拟计算得出零件的吸嘴配
置、安装顺序及供料器配置，可以从
SI-F130 引出最适合程序的一种软件。 DAS 就是根据这种软件
制作的资料。
在这里制作这种机种文件及构成的各种资料文件。

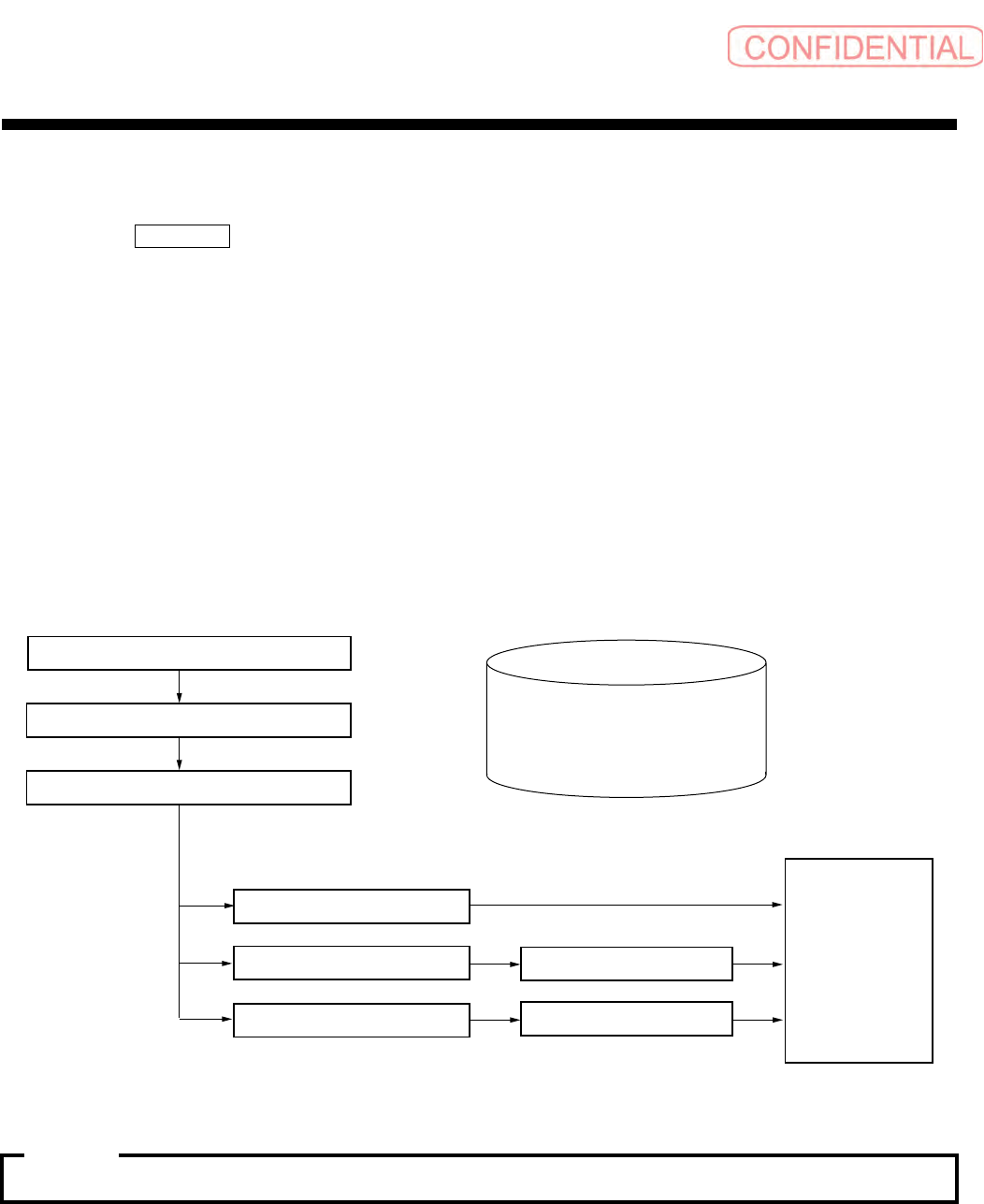

机种文件新建的基本流程如下：
要执行资料编辑的操作需要有管理者以上的使用者层级。
机种文件的新建和别存新文件
使用零件的选择
基板资料的编辑
DAS 无固定条件设定
供给部配置
: 固定
吸嘴配置
: 固定
基板资料的编辑
基板资料的编辑
DAS 执行
零件管理表的零件登录
机种文件制作前的准备
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-2
SI-F130
第 6 章资料编辑能完成的功能如下。
6.1 零件管理
零件管理零件管理
零件管理
可以制作、变更生产使用的零件数据。
6.2 机种资料
机种资料机种资料
机种资料
可以变更和制作机种文件。
6.3 零件选择
零件选择零件选择
零件选择
选择要装着的零件，制作机种文件的零件数据。
6.4 基板
基板基板
基板
可以制作、变更要装着零件的基板数据。
6.5 供给部
供给部供给部
供给部
可以制作、变更供给零件的供给部配置的数据。
6.6 吸嘴配置
吸嘴配置吸嘴配置
吸嘴配置
可以制作、变更在装着吸嘴头处安装吸嘴配置的数据。
6.7 文件管理
文件管理文件管理
文件管理
可以进行从机种文件的硬盘转移到 FD 存储，从 FD 恢复以及机种文件名变更及删除等机种文件的管
理。
6.8 旧机种变换中
旧机种变换中旧机种变换中
旧机种变换中
变换旧机种资料，使其可以在该机种上使用。
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-3
6.1 零件管理
零件管理零件管理
零件管理
零件管理表：是与机种资料无关的，在 SI-F130 安装零件时使用全部零件资料按各零件分别总结的
数据库。要制作机种资料时，从零件管理表上选择只装在这种机种上的零件，制作零件数据文件。
零件管理表上登录的零件资料由如下内容构成。
(1) 零件基本数据 ( 基本 ( 基本 ) 标签 )
包括记录号码、零件名称、零件别名、零件码、属性、允许写入、版本号码、说明等。
(2) 零件本身形状数据 ( 形狀 ( 形状 ) 标签 )
形状名称，形状种类、外形尺寸和它的容许范围、重量、形状图、电极形状和极性等。
(3) 装着操作资料 ( 順序 ( 顺序 ) 标签 )
吸着
·
装着时的补正值，版本关系的各种资料，吸着时使用的吸嘴及其尺寸形状，吸着时容许
率，安装动作时吸嘴移动加速度。这是机器设定资料的一部分。
(4) 供给形态资料 ( 供給情報 ( 供给信息 ) 标签 )
有料带、散装、管装、盘式的供给形态。有关这种供给形态的资料。盘式的形态在 SI-F130 中
不得使用。
·要编辑零件管理表需要有管理者以上的使用者层级。
注意
注意注意
注意 :
