零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 2-56 SI-F130/SI-F 209 然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识资料 编辑 ) 画面。 （请一定要用 ST AR T 钮，将零件移动至相机位置后，执 行 認識開始 ( 认识开始 ) 。） 图 1.7-5 認識資料編輯 ( 认识资料 编辑 ) 画面 首先，点击 影像存取 ( 影像存取 ) 的…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-55

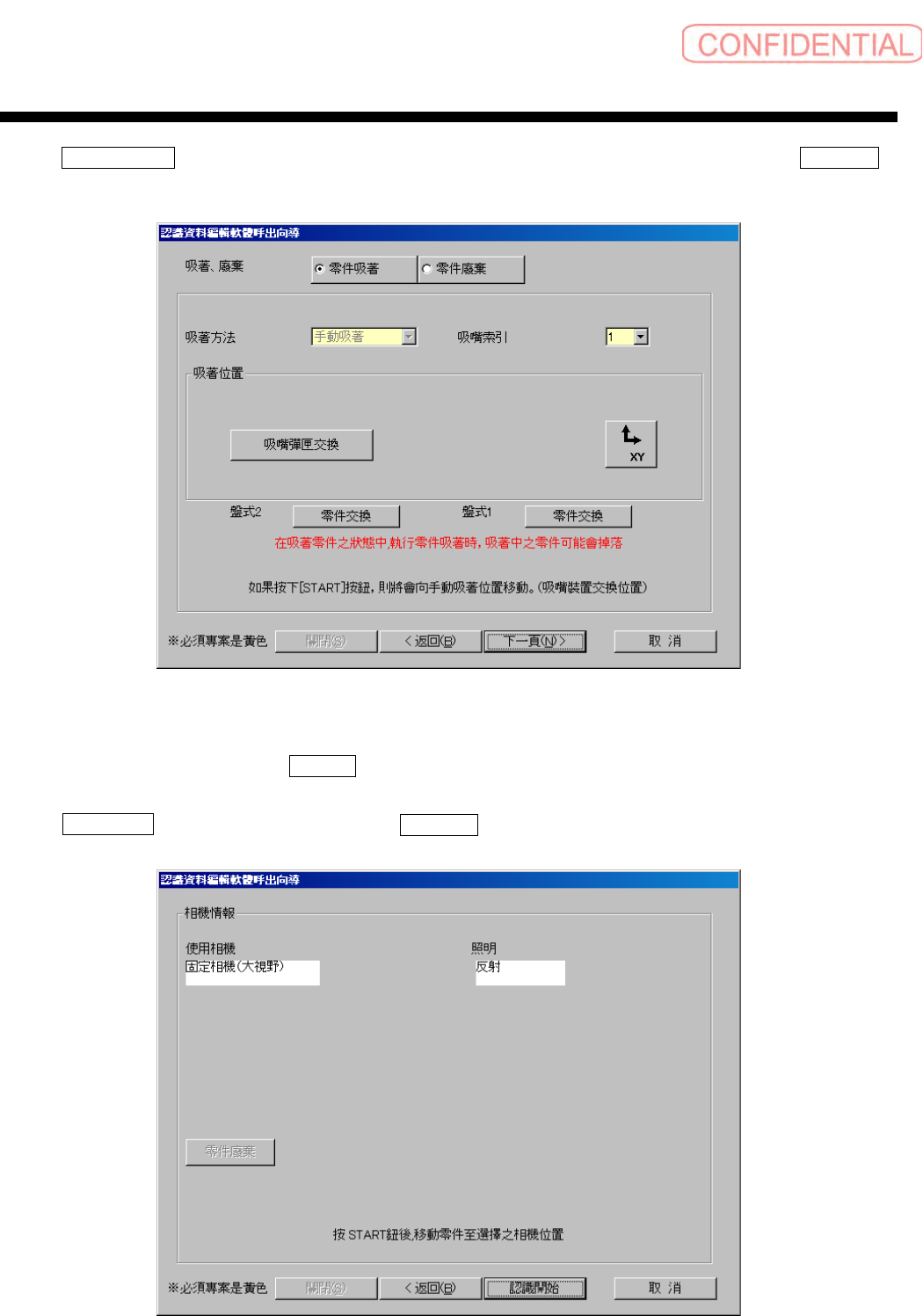

会出现 吸著、廢棄 ( 吸着、废弃 ) 画面 ( 此处是手动吸着 )，所以请选择吸着的吸嘴，按 START
钮。将吸嘴头移动至手动吸着位置。
图
1.7-3
吸著、廢棄
(
吸着
、
废弃
)
指示
画面
用手将零件吸着至吸嘴上，点击 下一頁 ( 下一页 )。
会出现
認識開始 ( 认识开始 ) 画面，所以按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
1.7-4
認識開始
(
认识开始
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-56
SI-F130/SI-F209

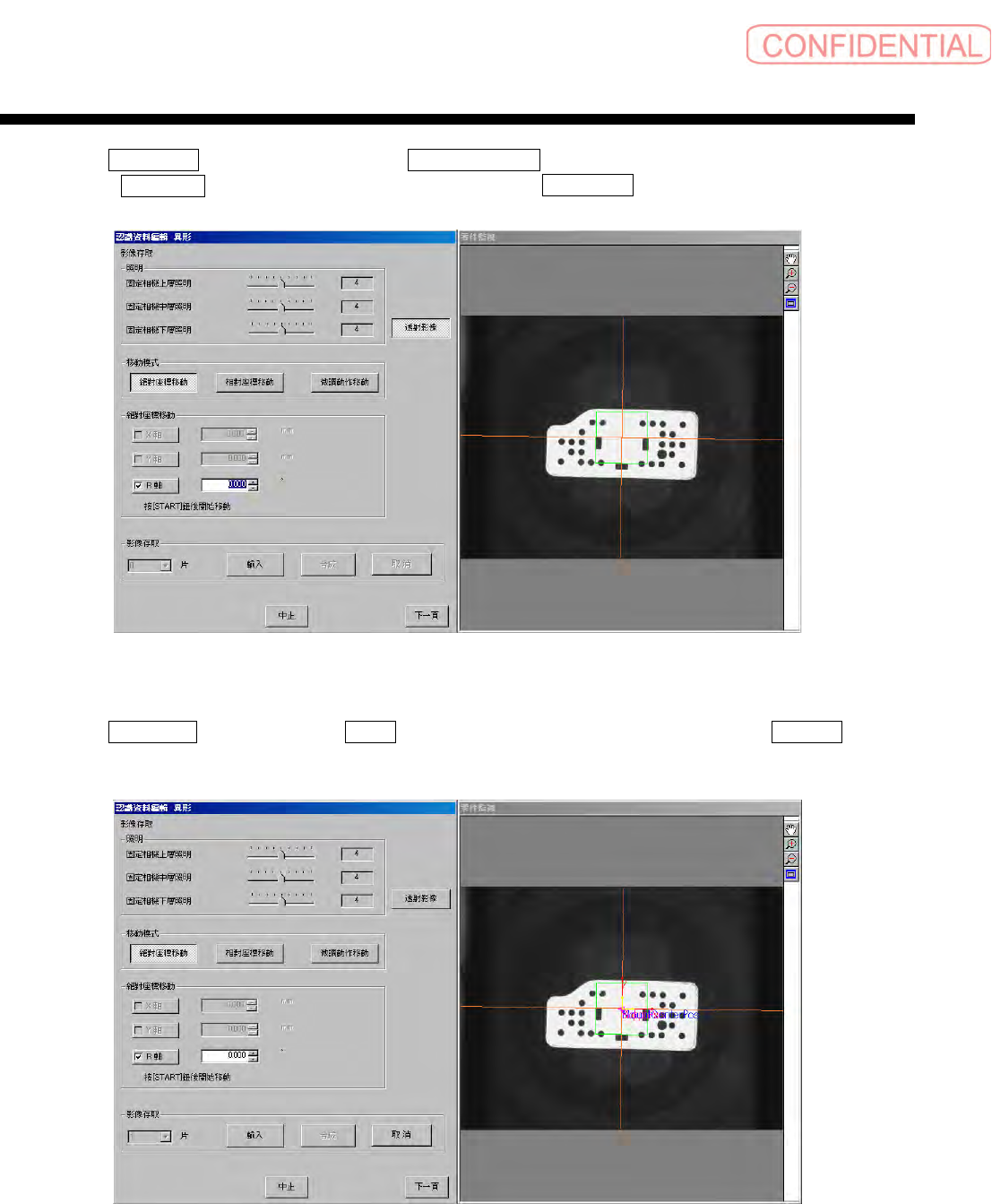

然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识资料编辑 ) 画面。
（请一定要用
START 钮，将零件移动至相机位置后，执行 認識開始 ( 认识开始 )。）
图
1.7-5
認識資料編輯
(
认识资料编辑
)
画面
首先，点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透射影像，点击 下一頁 ( 下一
页
)。
图
1.7-6
影像存取
(
影像存取
)
后
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-57

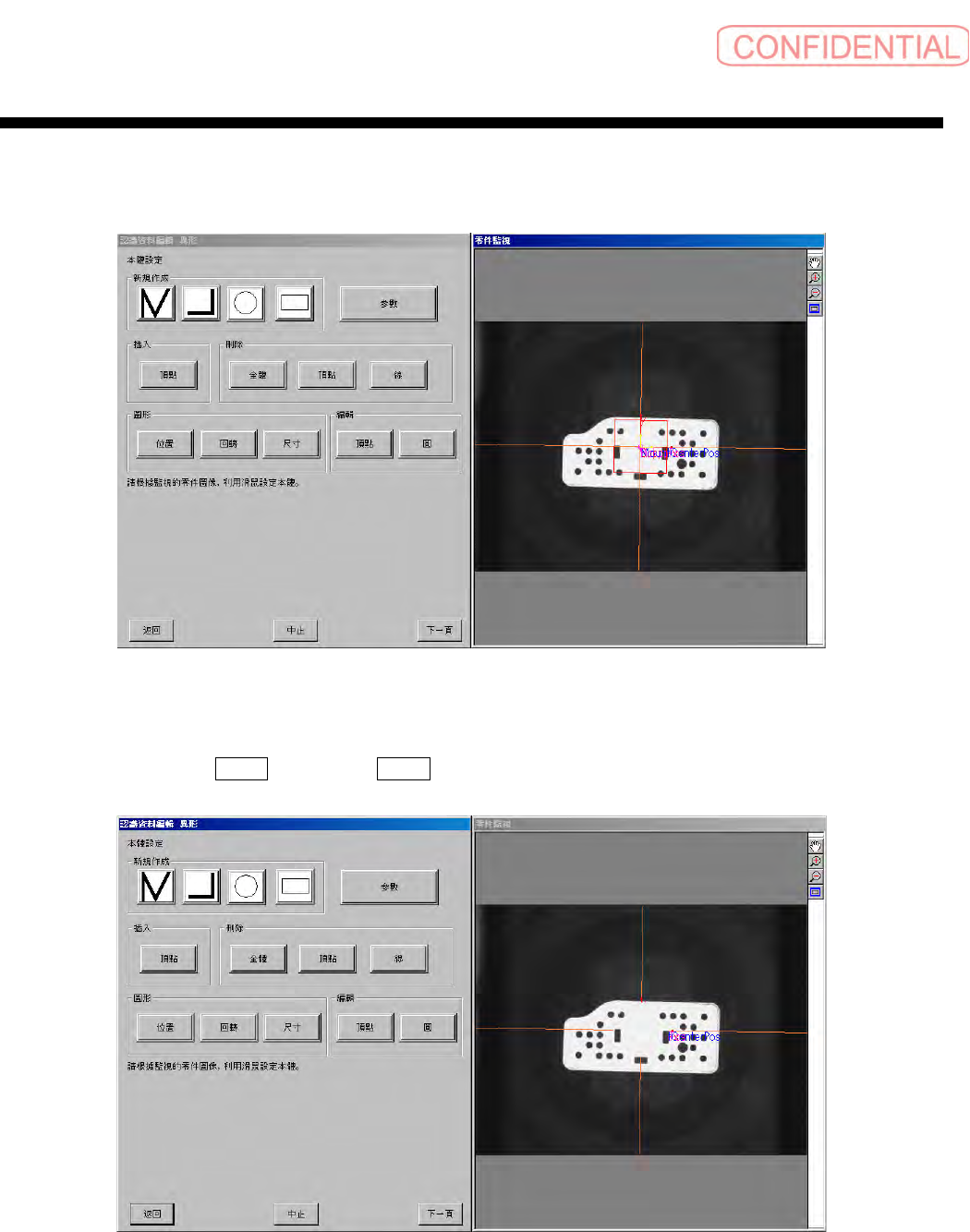

会出现异型本体设定画面。
首先，不要用缺省显示的长方形的数据，点击零件监视器上的长方形线，选择
( 红线 )。
图
1.7-7
缺省图的删除
在被选择的状态下，用 刪除 ( 删除 ) － 全體 ( 全体 )，删除线。
图
1.7-8
缺省图的删除
