操作篇 操作篇 操作篇 操作篇 1. 系统概要 1-14 SI-F130 1.5.2 零件装着姿势 零件装着姿势 零件装着姿势 零件装着姿势 如下图所示，零件 的装着姿势可以设定在 0 °以上至 360 °不到的范 围内。 1.5.3 相邻零件间的最小距离 相邻零件间的最小距离 相邻零件间的最小距离 相邻零件间的最小距离 ( 参考 参考 参考 参考 ) 请确保相邻零件间 之间隔大于下表的数值。 最小间隔数值根据 条件变动。 注 1) 关…
操作篇
操作篇操作篇
操作篇
1. 系统概要
SI-F130
1-13
< 基板下面 >
<
零件限制 >
· 不可在基板边沿 ( 输送带部分 ) 执行零件装配
·基板上面···零件高度
6mm 以下
·基板下面···
零件高度 14mm 以下、 零件高度 21mm 以下
不允许零件存在的范围
15
9
50
～
360
可以装着的范围
不允许零件存在的范围
42
～
352
4
10
8.5
4
7
10
使用排出器时
零件高度
10mm 以下
使用排出器的时候
零件高度
25mm 以下
零件高度
14mm以下
零件高度
14mm 以下
零件高度
21mm 以下
50 ～ 460
机器眼前侧
基板流程方向
操作篇
操作篇操作篇
操作篇
1. 系统概要
1-14
SI-F130
1.5.2 零件装着姿势
零件装着姿势零件装着姿势
零件装着姿势

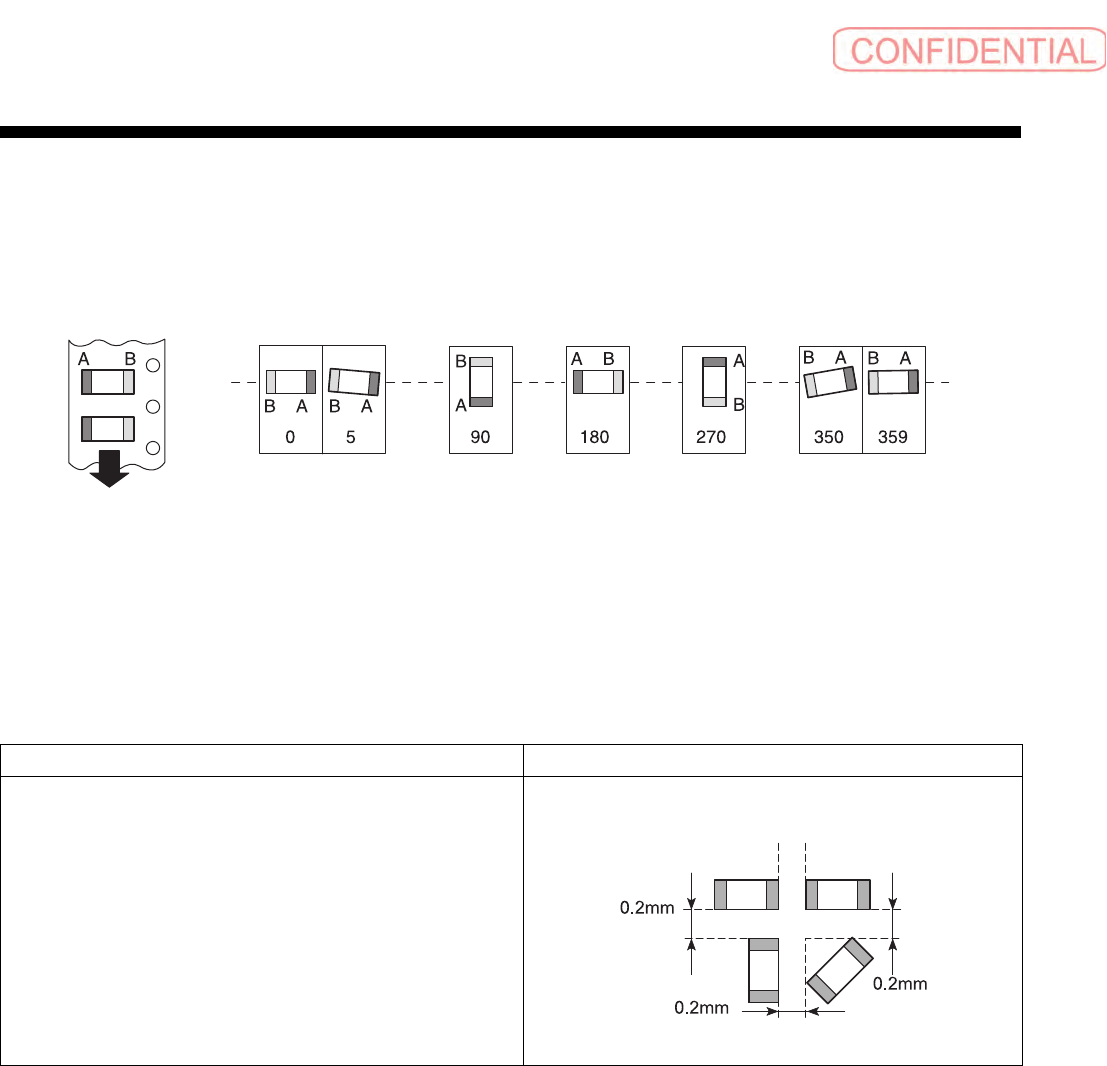

如下图所示，零件的装着姿势可以设定在 0°以上至 360°不到的范围内。
1.5.3 相邻零件间的最小距离
相邻零件间的最小距离相邻零件间的最小距离
相邻零件间的最小距离 ( 参考
参考参考
参考 )
请确保相邻零件间之间隔大于下表的数值。
最小间隔数值根据条件变动。
注
1) 关于 0402 的装配请另行商谈。
注
2) 关于相邻 0.2mm ～ 0.1mm 请另行商谈。
零件种类 零件最小间距
·角 芯 片
0.6
× 0.3, 1.0 × 0.5, 1.6 × 0.8, 2.0 × 1.25
注 1)
XY 方向都是 0.2 mm
注 2)
缠住状态
0°以上至 360°不到的范围内
操作篇
操作篇操作篇
操作篇
1. 系统概要
SI-F130
1-15
1.5.4 调整标记 （基板认识标记）
调整标记 （基板认识标记）调整标记 （基板认识标记）
调整标记 （基板认识标记）

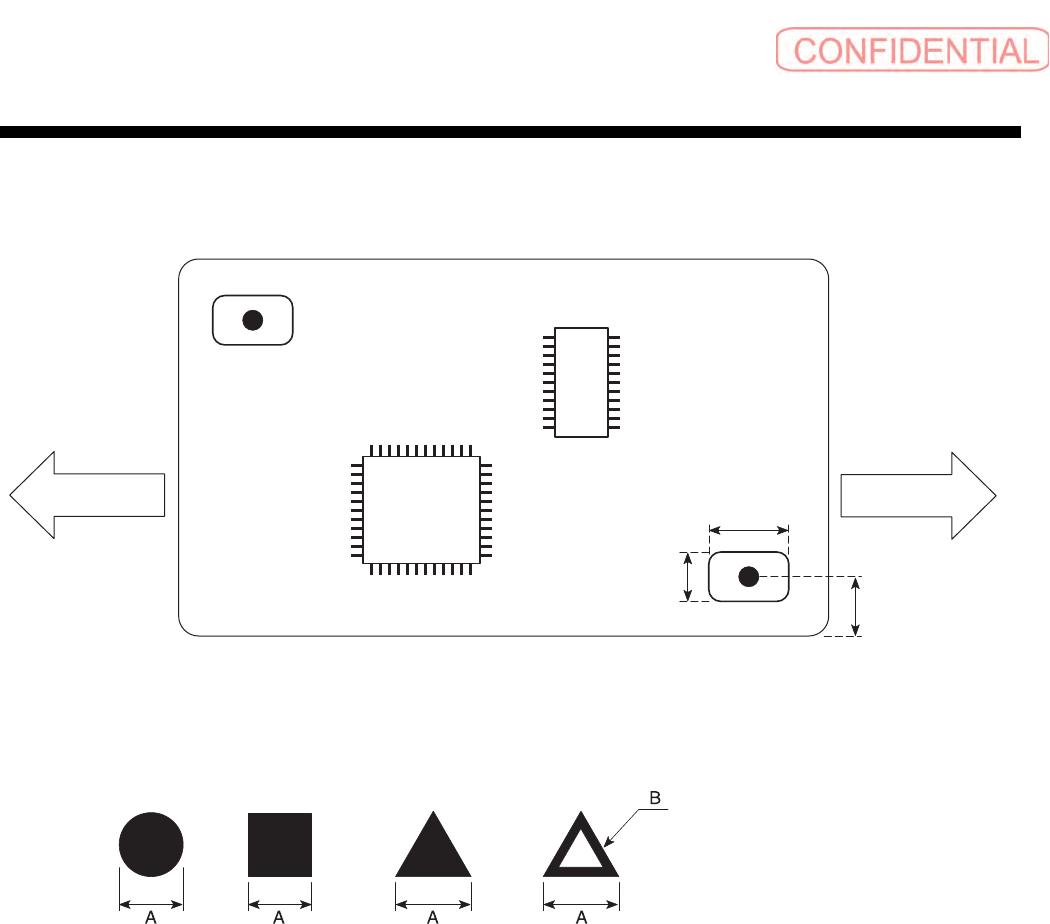

调整标记是用基板认识相机认识基板的位置·姿势时的目标标记。请按下面的条件设计。
(1) 认识标记：圆形、正方形、正三角形等。
A 尺寸：0.4mm 以上和 2.0mm 以下， B 尺寸：宽度 0.2mm 以上 * 标记大小有限制。
注
) 上所述以外的标记也能认识，但是相应之外形宽度尺寸也不同，请另行商谈。
(2) 调整标记处理：
·铜箔 ( 有氧化·腐蚀而不能认识的情况。 )
·焊锡外壳 ( 根据焊锡形·表面状态不同，有无法认识的情况。 )
(3) 剥下保护膜 ： 3mm × 4mm 长方形 ( 以调整标记为中心的范围 )
(4)
基板上的位置 ： 基板上 2 个对角处 ( 参照上图 )
(5)
认识调整标记 ： 反射照明、灰色认识
(6) 其它 ： 调整标记也可能被放置在丢弃基板内。
基板流程方向
基板流程方向
4.5mm 以上
4mm
3m
