手动控制器篇 手动控制器篇 手动控制器篇 手动控制器篇 2. 手动控制器外观和 键盘配置 2-4 SI-F130 · 键盘操作部 进行各种指令·数值 的输入· SI-F130 动作轴的操作。 · 液晶显示部 显示 SI-F130 自动生产状况、 自动生产时零件缺料信息、 零件交换·手动操作·机器 设定时 对话框、错误信息等 各种信息。 · 紧急停止开关 SI-F130 系统所有紧急停止回路和 NC 接点都采用串行连接，出现 紧急情况时会…
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇

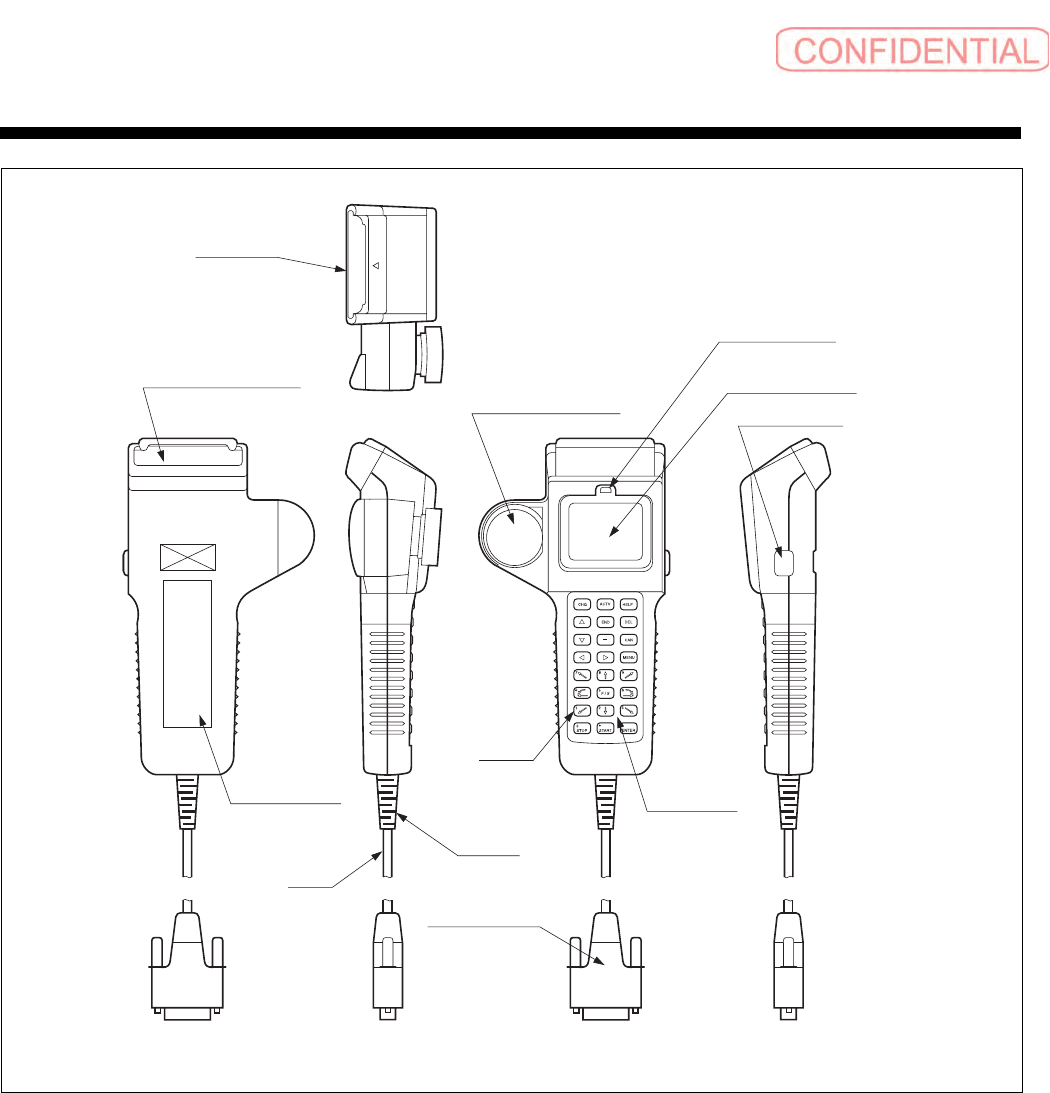

2. 手动控制器外观和键盘配置
SI-F130
2-3
AGE-HC122
图
2-2
保护罩
条形码读取窗
紧急停止开关
强胶
塑料磁盘
线缆
键盘
衬垫
菜单列表
确认
LED
液晶显示部
触发钮
Dsub 15
针
激光发射口
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
2. 手动控制器外观和键盘配置
2-4
SI-F130
· 键盘操作部
进行各种指令·数值的输入·
SI-F130 动作轴的操作。
·
液晶显示部
显示
SI-F130 自动生产状况、自动生产时零件缺料信息、零件交换·手动操作·机器设定时
对话框、错误信息等各种信息。
·
紧急停止开关
SI-F130 系统所有紧急停止回路和 NC 接点都采用串行连接，出现紧急情况时会立即停止
SI-F130 运转。
·
确认 LED
通过绿·黄·红三种颜色和亮灯方式 ( 常亮·闪烁·快速闪烁 ) 的组合，显示手动控制器控制
权的有无、微调操作时的速度、是否可以读取条形码、手动控制器装卸模式、零件缺料发生、
错误停止等。
·
触发钮
微调操作、手动控制器使用开始·结束、自动生产和手动操作开始时，同时按下各自相关键
来防止误动作。
·
条形码读取窗
零件交换作业时，读取操作者
ID 码、零件码，防止作业中出现错误。
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
2. 手动控制器外观和键盘配置
SI-F130
2-5
2.2 键盘操作部
键盘操作部键盘操作部
键盘操作部

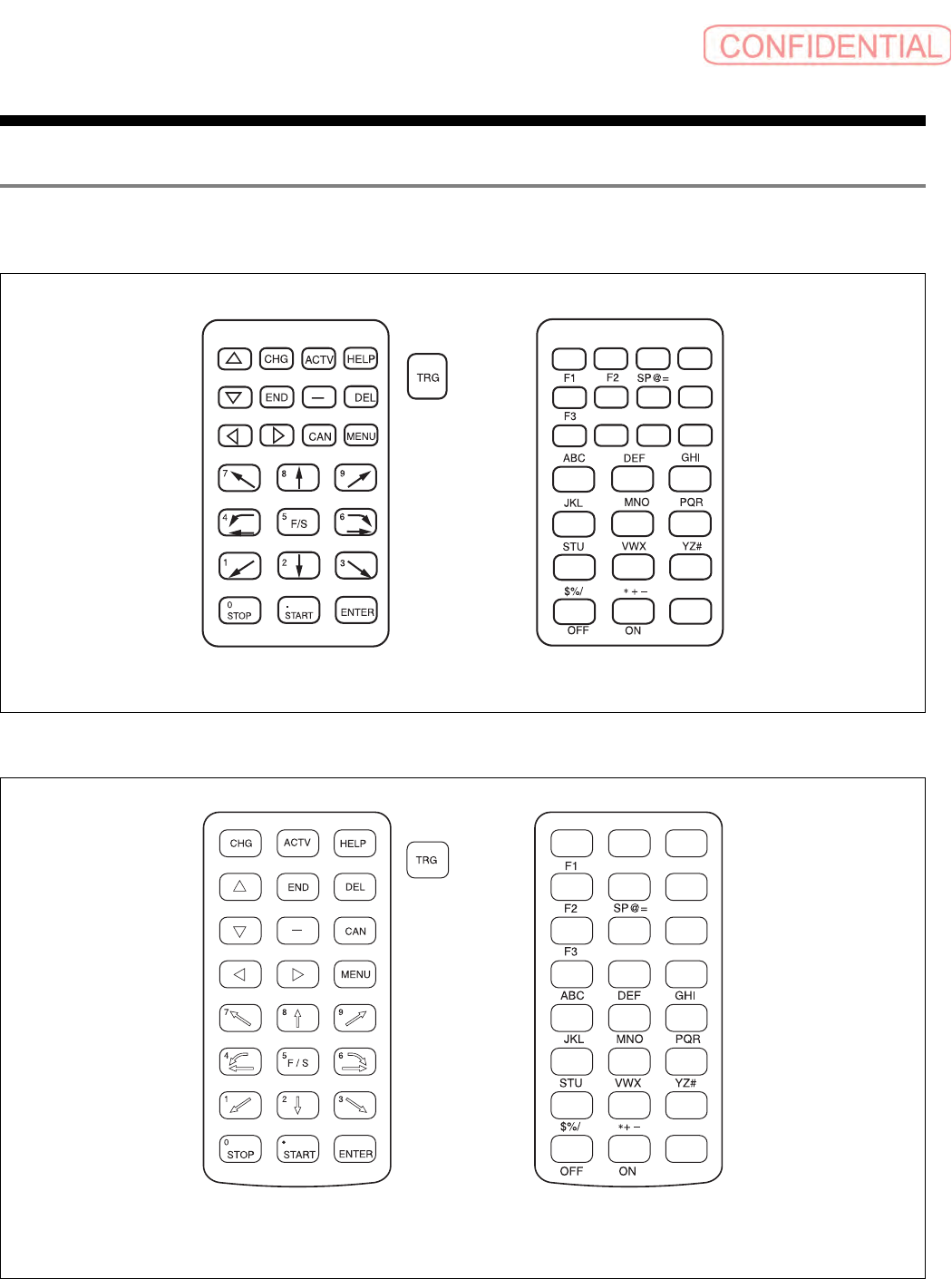

下图是手动控制器键盘配置。键盘包括键本身所记述的键盘配置部分和键上部所记述的画面列表。
从正面看手动控制器，按下右侧触发钮就可以切换键盘功能。
AGE-HC22
图
2-3
AGE-HC122
图
2-4
键盘配置 画面列表
键盘配置 画面列表
