4. 自动生产
SI-F130
4-21
4.3 自动生产
自动生产自动生产
自动生产
[4.1 生产准备 ] 结束后，可以进入自动生产。准备没有完全结束时，自动生产的 START ( 钮不能
操作。
4.3.1 自动生产开始
自动生产开始自动生产开始
自动生产开始
[ 操作功能 ]
开始自动生产。
[ 操作顺序 ]
点击 自動生產 ( 自动生产 ) 菜单或者 履歷 ( 日志 ) 菜单。出现以下其中的一个画面。

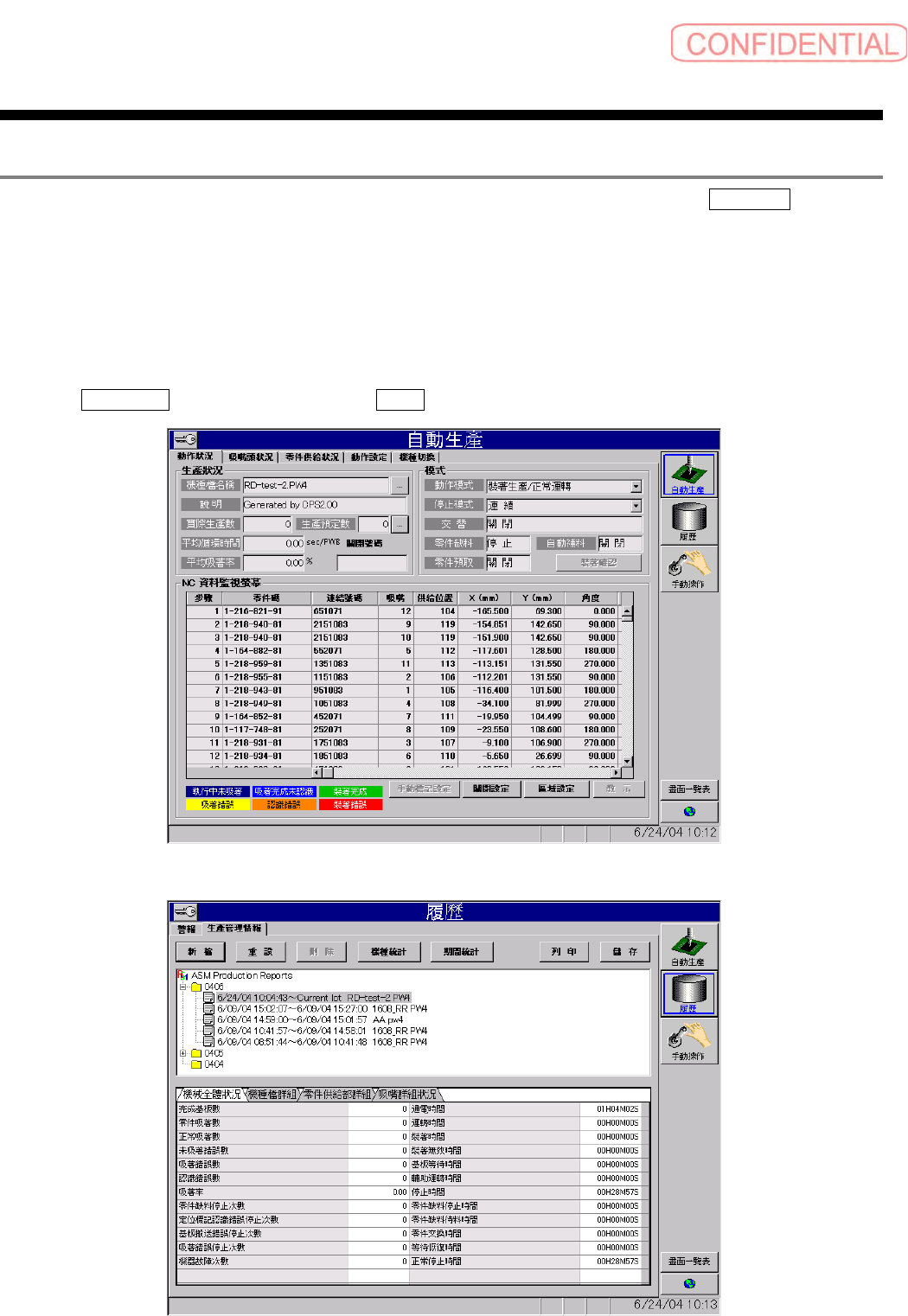

图
4.3.1-1
自動生產－動作狀況
(
自动生产－动作状况
)
画面
图
4.3.1-2
履歷－生產管理情報
(
日志－生产管理情况
)
画面
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-22
SI-F130
按 START 钮。自动生产开始。
即使按
START 钮。自动生产还未开始时，该原因在画面下部显示出来。
[ 画面说明 ]
即使按 START 钮。自动生产还未开始时，进入以下的任一个状态。
·画面内出现对话框。
→关闭对话框。
·要在
自動生產 ( 自动生产 ) 履歷 ( 日志 ) 以外的画面需执行自动生产。→ 选择 自動生產
(
自动生产 ) 菜单或者 履歷 ( 日志 ) 菜单。
·还未执行回复原点。→回复原点。
·还未下载机种文件。→下载机种文件。
在自动生产中，操作面板
START 钮亮灯， STOP 钮熄灯。
在自动生产中，点击
自動生產 ( 自动生产 ) 履歷 ( 日志 ) 以外的主菜单，显示 「自動生產中
不能移動到
XX 畫面」 ( 自动生产中不能移动到 XX 画面 )。
在设定运转模式为
通過 ( 通过 ) 的情况，显示 「通過運轉中」 ( 通过运转中 ) 对话框。
4.3.2 自动生产停止
自动生产停止自动生产停止
自动生产停止
[ 操作功能 ]
停止自动生产。
[ 操作顺序 ]
停止自动生产时，按下操作面板的 STOP 钮。立刻停止自动生产。操作面板的 START 钮亮
灯，
STOP 钮熄灯。
實際生產數 ( 实际生产数 ) 到达 生產預定數 ( 生产预定数 ) 设定值时，自动停止自动生产。
按
START
钮后立刻按
STOP
钮的情况，
按
START
钮开始到开始命令有效的期间，即使按
STOP
钮，
STOP
钮的停止指令也无效。停止时，
确认按
STOP
钮的停止指令有效和可以
正常停止。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-23
4.3.3 零件教示
零件教示零件教示
零件教示
[ 操作功能 ]
以自动生产为中心，对于使用零件修正有关个别零件认识的数据。
[ 操作顺序 ]
在 自動生產 ( 自动生产 ) 菜单的 動作狀況 ( 动作状况 ) 下 , 发生认识错误时，在
NC 資料監視螢幕 (NC 资料监视屏幕 ) 框内点击 教示 ( 教示 ) 钮，会出现以下的
選擇教示資料 ( 选择教示数据 ) 对话框。

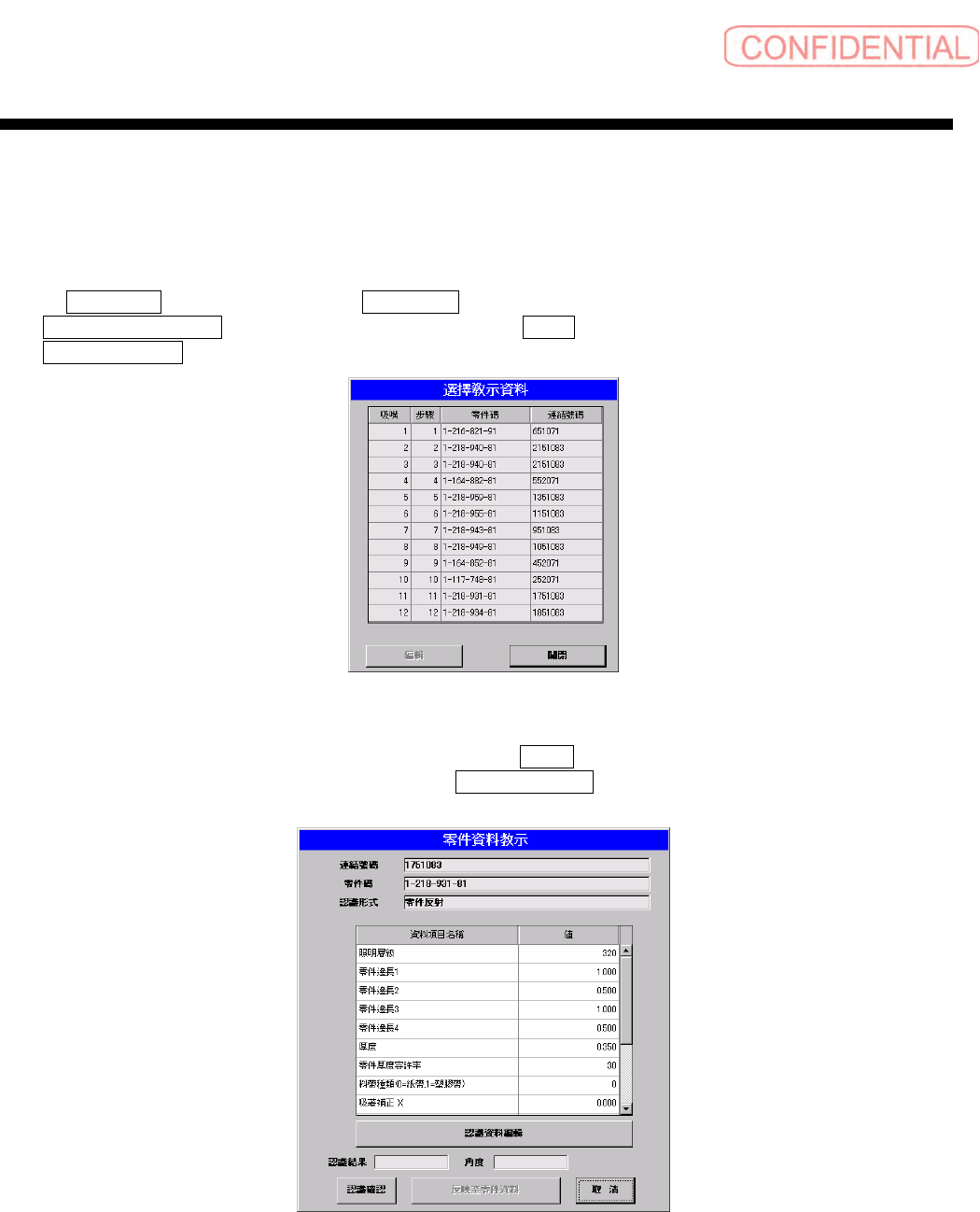

图
4.3.3-1
選擇教示資料
(
选择教示数据
)
对话框
表示现在吸着中的零件，选择编辑零件的行并点击 編輯 ( 编辑 ) 钮。
执行选择零件的认识资料编辑并会出现以下
零件資料教示 ( 零件资料教示 ) 对话框。
图
4.3.3-2
零件資料教示
(
零件数据教示
)
对话框
