零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 SI-F130/SI-F 209 2-59 在多边形角上会出现 圆，所以用鼠标选中并移动 ，角的部分会显示为圆。 （映像小的情况， 用零件窗口右上角的 + 正放大镜放 大显示，并移动不良标记至 易见的位置。 ） 图 1.7- 1 1 圆设定 图 1.7-12 圆设定
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-58
SI-F130/SI-F209
重新点击 新規作成 ( 新建 ) 上的多边折线按钮 （新建的最左边 钮），在零件监视器上描画本体
部分。
（多边折线的鼠标操作是在零件监视器上左点选描画起点，再次左点选描画中间点…，最后左点选与
起点重合的点，制作闭合多边折线。）
图
1.7-9
本体图形制作
设定圆角的情况，用鼠标选择那个图形，点击 編輯 ( 编辑 ) － 圓 ( 圆 )。
图
1.7-10
圆设定
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-59
在多边形角上会出现圆，所以用鼠标选中并移动，角的部分会显示为圆。
（映像小的情况，用零件窗口右上角的
+ 正放大镜放大显示，并移动不良标记至易见的位置。）

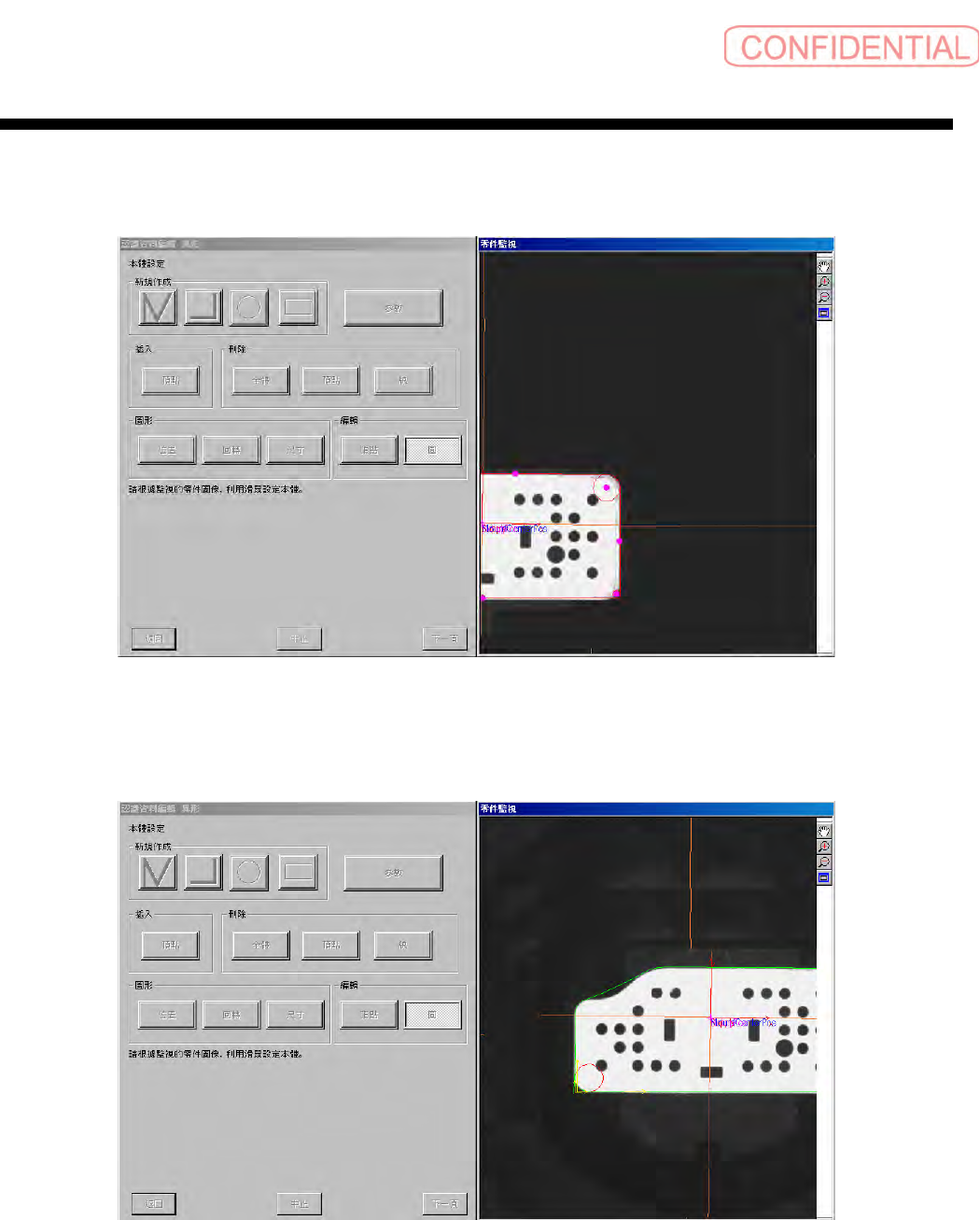

图
1.7-11
圆设定
图
1.7-12
圆设定
零件认识资料制作篇
第 2 章 顺序
2-60
SI-F130/SI-F209
点击 下一頁 ( 下一页 )。向 認識開始 ( 认识开始 ) 画面移动，按 START 钮，执行识别。
识别被执行，如果识别结果处显示
確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。

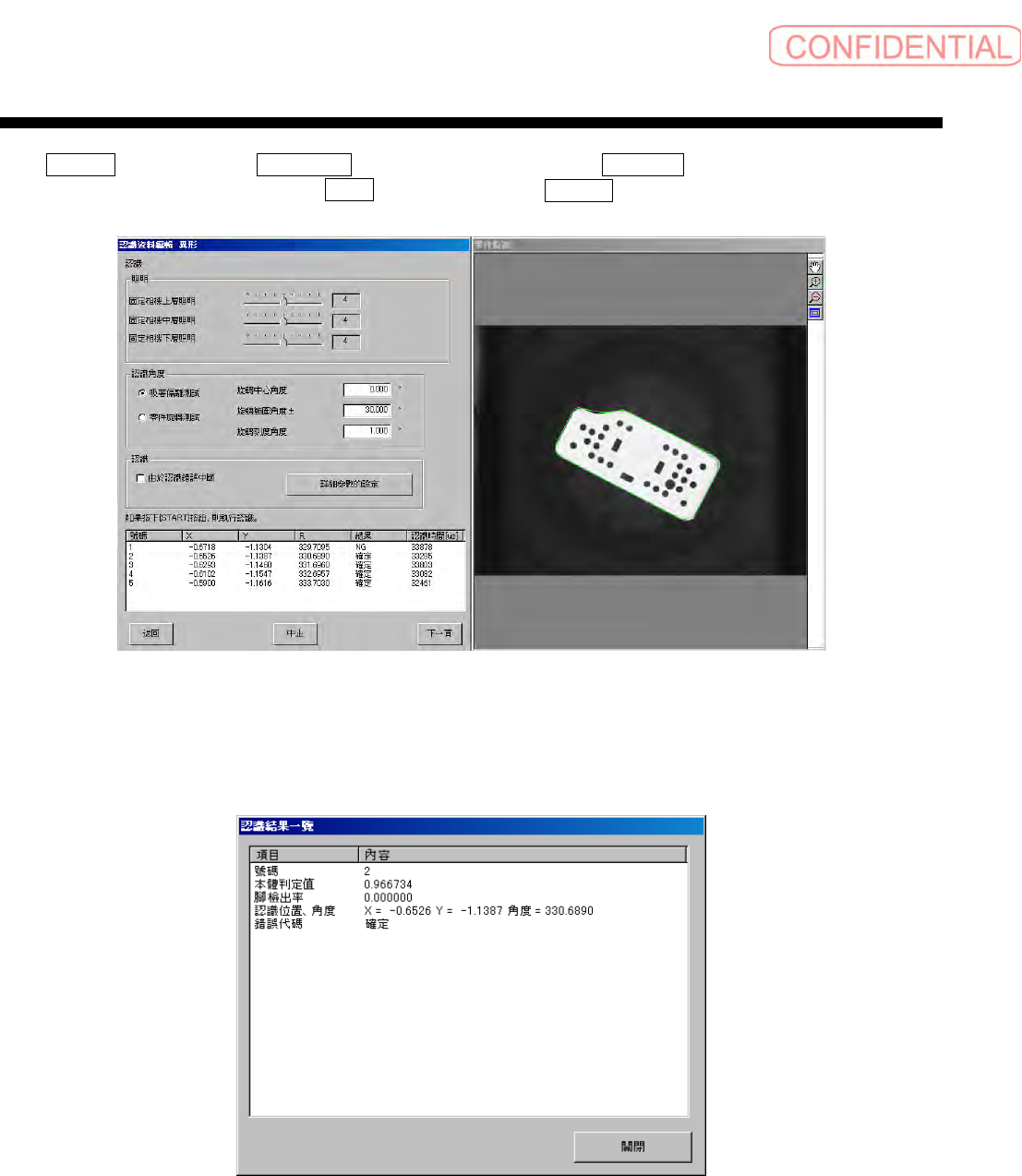

图
1.7-13
認識
(
认识
)
设定
画面
若点击结果的行列，则显示其详细内容。
图
1.7-14
認識結果一覽
(
认识结果一览
)
画面
