保养篇 2. 维修检查 2-78 SI-F130 (4) A 吸嘴头底面的检 查 [ 作业功能 ] A 吸嘴头底面部涂漆剥 落时， A 吸嘴头底面光滑，会引起 认识错误。因此，有必要维 修涂色。 [ 维修检查位置 ] A 吸嘴头底面 ( 下图 ) [ 维修检查时需准备的 物品 ] 抹布、丙烯酸涂料 （下记） 、笔 [ 作业顺序 ] 用抹布擦干 A 吸嘴头底 面的润滑油、灰尘。 此时，请尽量少用 酒精， 否则，会引起涂漆 进一步剥落。 丙…
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-77

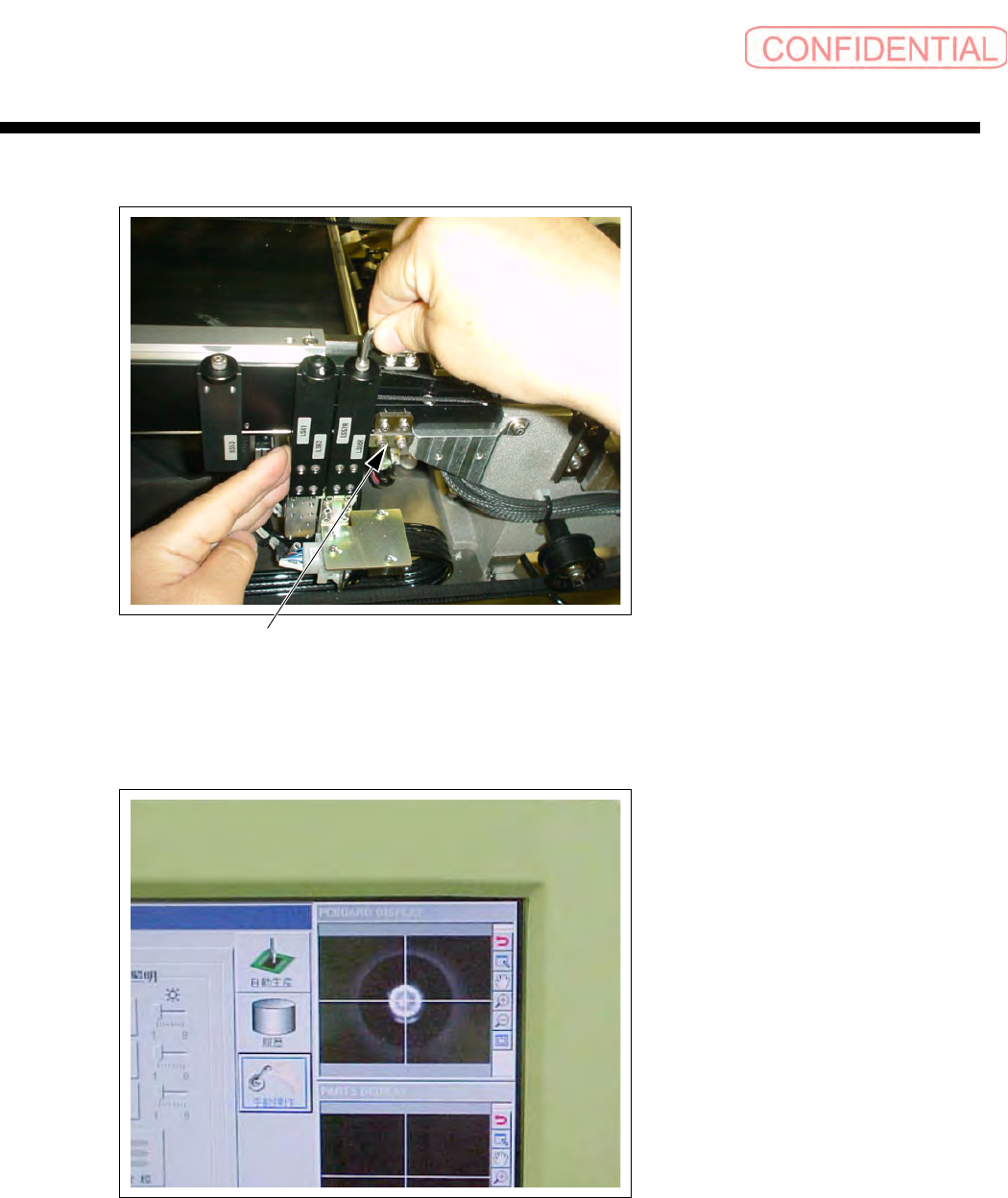

5. 向右移动滑板和基准针板，在碰到停止器金属板的位置，用固定螺丝暂时拧紧。
6. 一边用监视器确认，一边进行微调整。
将基准针板向
X 方向移动，让游标和针中心重合。
7. 用 5 个装配螺丝将铝框安装到铸件上，结束。
停止器金属板
( 碰到停止器金属板 , 暂时拧紧 )
保养篇
2. 维修检查
2-78
SI-F130

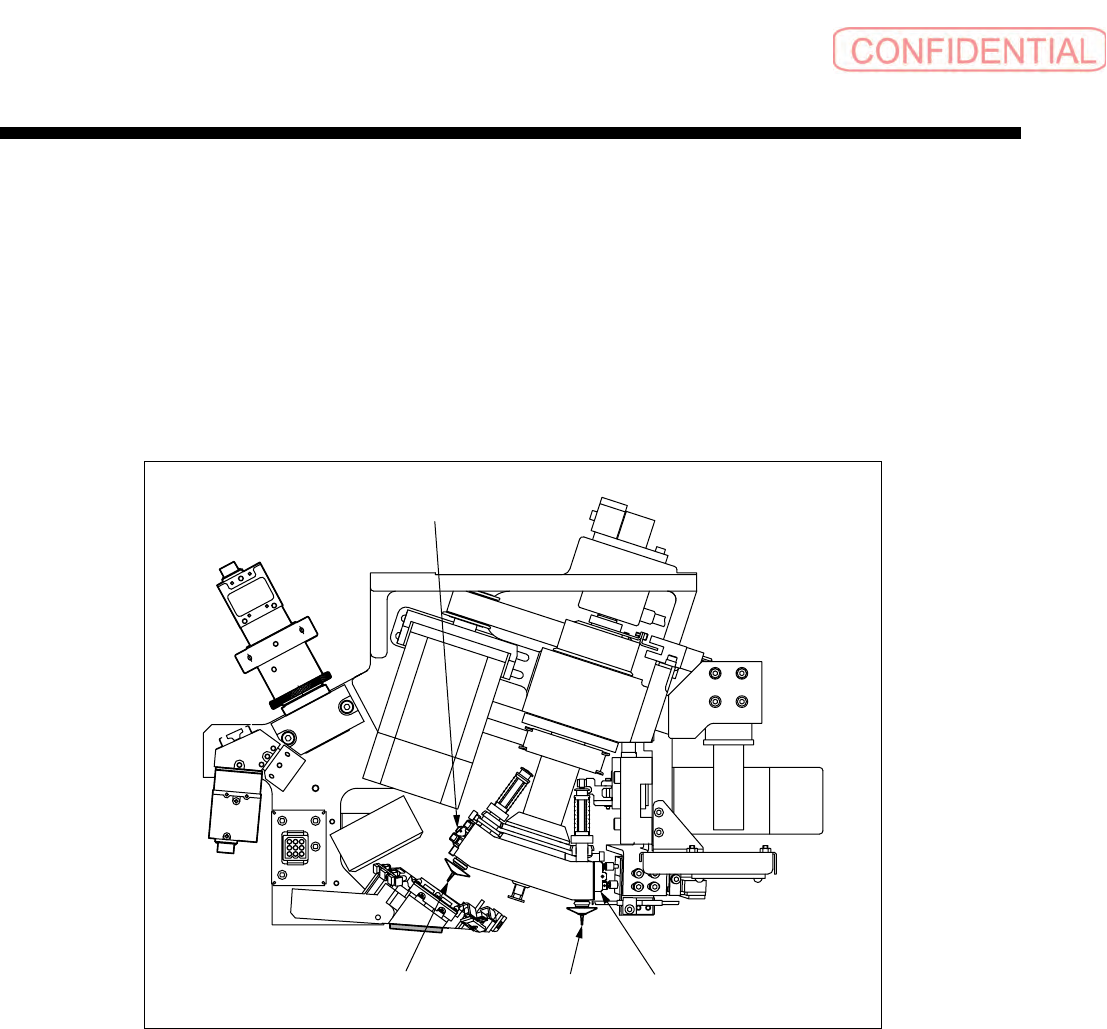

(4) A
吸嘴头底面的检查
[ 作业功能 ]
A
吸嘴头底面部涂漆剥落时， A 吸嘴头底面光滑，会引起认识错误。因此，有必要维修涂色。
[ 维修检查位置 ]
A
吸嘴头底面 ( 下图 )
[
维修检查时需准备的物品 ]
抹布、丙烯酸涂料 （下记）、笔
[ 作业顺序 ]
用抹布擦干 A 吸嘴头底面的润滑油、灰尘。
此时，请尽量少用酒精，
否则，会引起涂漆进一步剥落。
丙烯酸涂料
制造商名
: Tamiya Inc
品名 : 丙烯酸涂料平面黑色 ( 水溶性丙烯酸树脂涂料 )
型号 : XF-1
吸嘴 吸嘴
机械阀
机械阀
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-79
2.8 散装本体对应 （选配）
散装本体对应 （选配）散装本体对应 （选配）
散装本体对应 （选配）
维修检查项目
(1) 散装吹气的空气压 ( 每天 )
打开前面盖子，上部左侧有散装吹气空气压测量仪。
请将这个显示值调整到
0.35 ± 0.02Mpa。
( 请参照 2.1.1 运转开始前的检查作业 )

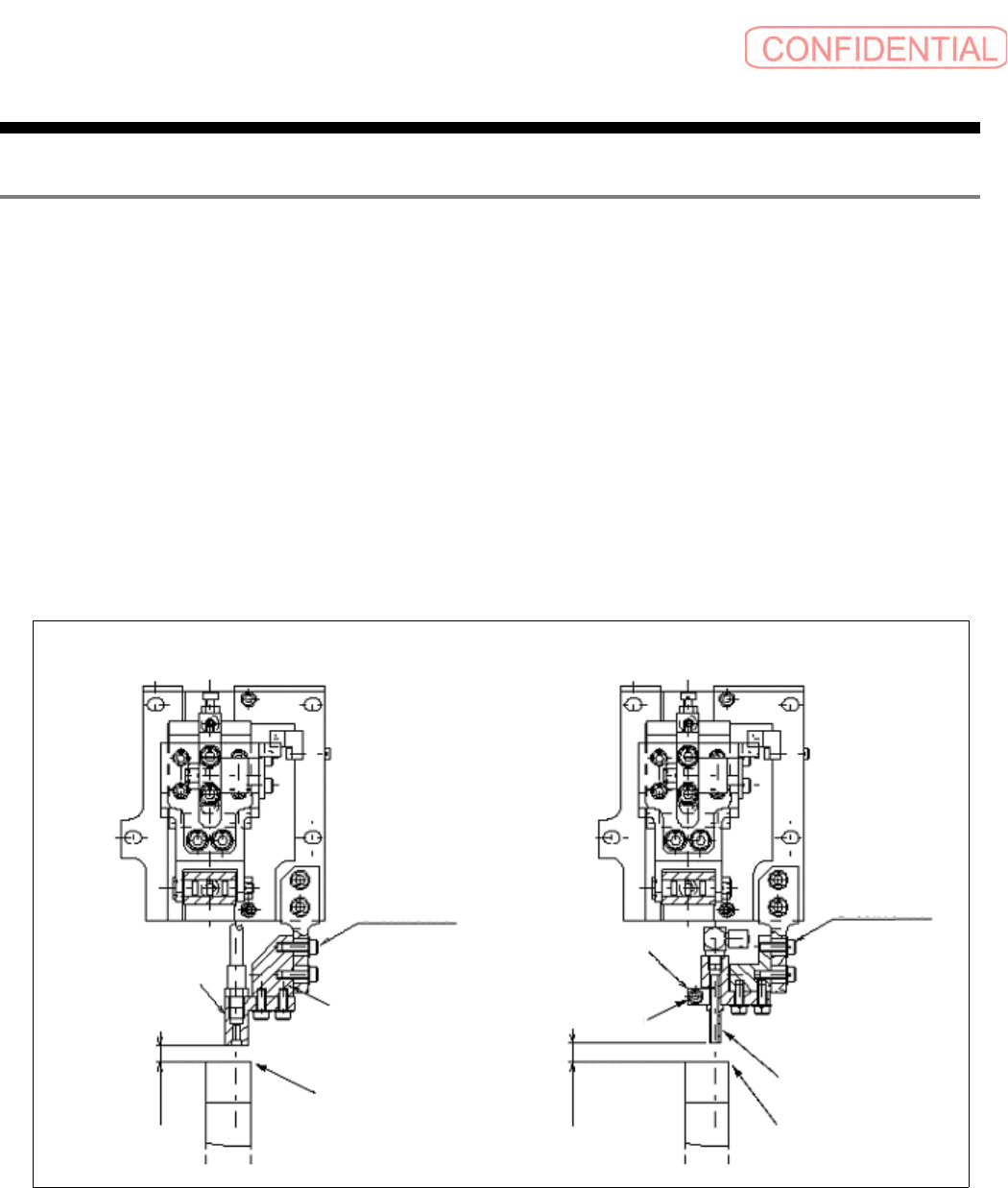

(2) 缝隙 ( 每个月 )
前端是金属的类型→ 2.5mm
前端是树脂的类型→ 3mm
调整高度时，请松下图中的 2-C3 × 10 螺丝进行调整。
因为其它螺钉是ＸＹ方向的调整螺丝、松下时需要调整治具。
( 前端是树脂的类型是可以更换前端零件的类型。那种情况下，旋松图中的 C3 × 8，将一字形
螺丝刀插入到螺丝帽沟里，旋松螺丝。这时，用力过大，就会向
XY 方向错位，请注意。完全
松下来后，请交换。这种情况下，碰到前端的空气推杆就决定了高度，不需要治具。
)
2）前端是树脂的类型
空气推杆
(3)
空气推杆 (2)
1)
前端是金属的类型
散装供料器空气入口
散装供料器空气入口
空气活塞柱
(B)
空气活塞柱 (2)
隙间
2-C3x10
2-W3
2-C3x10
2-W3
C3x10
