操作篇 操作篇 操作篇 操作篇 2. 系统操作 SI-F130 2-3 2.2 上电时的顺 序 上电时的顺 序 上电时的顺 序 上电时的顺 序 [ 操作顺序 ] (1) 确认没有障碍物。 请确认没有妨碍各轴 移动的障碍物存在。 (2) 开启主断路器。 电源面板通电灯亮。 图 2.2-1 主断路器 (3) 确认空气的压力。 请确认空气压力计指 向 0.49 ～ 0.92 Mpa (5 ～ 9.4 kgf/ cm 2 ) 范围。 (4) 按…
操作篇
操作篇操作篇
操作篇
2. 系统操作
2-2
SI-F130
·关于干扰的对策
SI-F130
控制体系是微型计算机控制方式。对于混入电源的干扰或者波等有必要进行严格处
理。
SI-F130
设置前，请认真检查工厂内电源环境。
·发生混入干扰和电源波时的对策方法。
M
改变电源供给线。
N
使用
AVR (
恒定电压电源
)
。
O
请在电源线和机体之间放置干扰过滤器。
2.1.2 关于空气压力的注意事项
关于空气压力的注意事项关于空气压力的注意事项
关于空气压力的注意事项
·关于空气品质
请一定使用经过压缩空气净化机器的干空气，做为工厂侧的总压缩空气。湿空气对零件吸着、
装着有着负面影响，会导致
SI-F130
误动作。
·关于空气压力
请给
SI-F130
供给压力为
0.49
～
0.92 MPa (5
～
9.4 kgf/cm
2
)
的空气。
如果空气压力处于
0.40 MPa (4.1 kgf/cm
2
)
以下，即使投入电源，机器也会处于异常停止
状态。
2.1.3 关于真空压力的注意事项
关于真空压力的注意事项关于真空压力的注意事项
关于真空压力的注意事项
关于真空压力
请确认真空泵在运转，
SI-F130
后面右下方的
VACUUM PUMP
真空压力计显示为
-86.0KPa
以下。（当所有机械阀切换至吹气侧
)
警告
警告警告
警告 :
!
注意
注意注意
注意 :
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
2. 系统操作
SI-F130
2-3
2.2 上电时的顺序
上电时的顺序上电时的顺序
上电时的顺序
[ 操作顺序 ]
(1)
确认没有障碍物。
请确认没有妨碍各轴移动的障碍物存在。
(2) 开启主断路器。
电源面板通电灯亮。
图
2.2-1
主断路器
(3) 确认空气的压力。
请确认空气压力计指向
0.49 ～ 0.92 Mpa (5 ～ 9.4 kgf/cm
2
) 范围。
(4) 按电源开关按 钮。
控制体系各部分被供电，操作面板画面显示初始画面。
图
2.2-2
电源开
/
关开关
•
从投入电源到主画面
(
自动生产
)
期间，请避免操作键盘或按手动控制器键，否则会出现系统
错误。
•
在插着
FD
的状态下投入电源
SI-F130
也不会激活。如果发生这种情况，请将
FD
拔出，按
键盘的
ENTER
键。
(5) 请确认真空压力计指向－ 77.0KPa 以下。
因为系统激活要花费一段时间，请确认初始画面消失，切换到自动生产模式。
(6) 自动生产
稍微等待直到显示动作状况画面。
(7) 按操作面板的 ORG 钮。开始原点归零，归零过程中 ORG 钮内的灯变亮。原点归零过程
中所有操作都不能进行。
原点归零一结束，
ORG 纽内灯熄灭， STOP 钮内灯变亮。自动生产准备结束。
·
STOP
钮内的灯，在 「自動運行」
(
自动运转
)
「 履歷」
(
日志
)
模式以外状态时，即使装
置停止也不亮。
·若原点归零失败了，对话窗口内将显示警告。点击窗口右下方详细，请参考
明 細
(
明细
)
内
容。
ON
OFF
注意
注意注意
注意 :
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
2. 系统操作
2-4
SI-F130

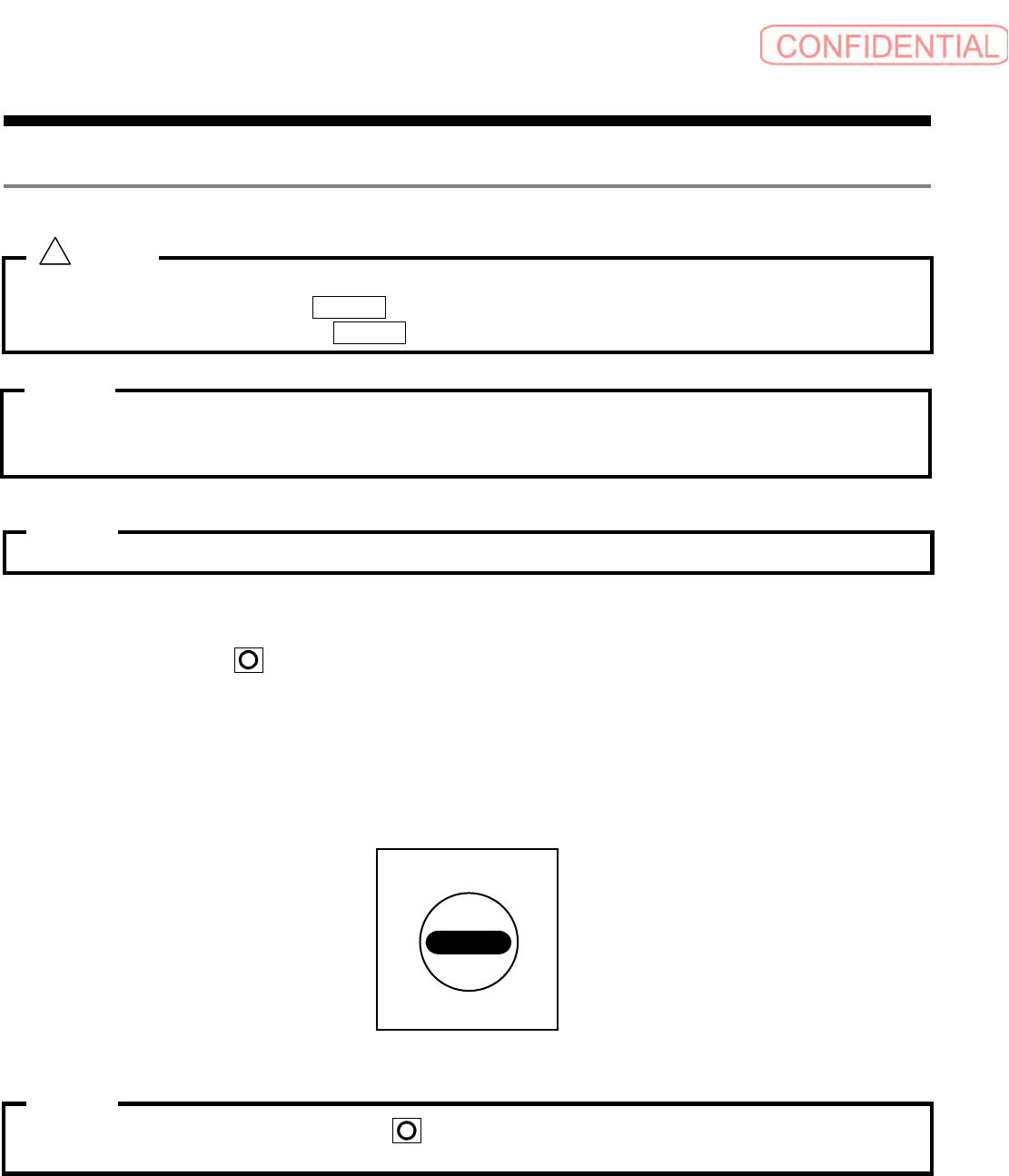

2.3 电源切断时的顺序
电源切断时的顺序电源切断时的顺序
电源切断时的顺序
切断电源前请确认下述事项。
确认运转停止
请确认运转停止时，操作面板
STOP
灯变亮。
在运转中，请等待运转终止或按
STOP
钮。
确认残留基板
确认搬入基板输送带、搬出基板输送带上都没有基板残留。
如果有基板残留，请一定通过搬出操作排出。
虽然
SI-F130
主程序已经结束，但请不要从
Windows
开始菜单中选择 「關機」
(
关机
)
。
[ 操作步骤 ]
(1)
按电源开／关的 钮。
(2) 系统开始关机。
此时，发出警报，但不是
SI-F130 有异常。
在操作画面上显示正在关机处理对话框，如果达到可以切断电源状态，便会自动地切断电
源。
(3) 主断路器关闭。
电源面板的通电灯灭。
图
2.3
主断路器
由于停电等原因，导致在按电源开
/
关
钮前主断路器已关闭情况下，请关闭主断路器
5
分钟
以上再激活
SI-F130
。
ON
OFF
警告
警告警告
警告 :
!
注意
注意注意
注意 :
注意
注意注意
注意 :
注意
注意注意
注意 :
