操作篇 操作篇 操作篇 操作篇 5. 手动操作 SI-F130 5-1 1 (3) 微調動作移動 ( 微调动作移动 ) 指定微调动作移动时 ，会出现以下的 吸嘴座 RT 軸 ( 吸嘴座 RT 轴 ) 对话框 M 。 图 5.1.3- 2 手動操作－ 軸操作 ( 手动操作－ 轴操作 ) 画面 移动吸嘴座 RT 轴的顺序如下 。 [1] 指定移动速度。 以下 2 种方法可指定移动速度 。 方法 1 ：按键盘的 SHIFT 键。 方法 2 ：…
操作篇
操作篇操作篇
操作篇
5. 手动操作
5-10
SI-F130
(1) 絕對座標移動 ( 绝对坐标移动 )
依各个调整钮 ▲ ▼ ，选择目标的吸嘴号码。
按操作面板的
START 钮后，转动指定的吸嘴至吸着、装着位置。
移动中
,
按面板的
STOP
钮时，会停止在指针位置。再度按
START
钮时，会继续转动至吸
着·装着位置。但是，若使用手动控制器移动轴时，按
STOP
钮停止移动后，即使按
START
钮亦不移动，因目标位置的限制需再次设定。
(2) 相對座標移動 ( 相对坐标移动 )
依调整钮 ▲ ▼ ，选择指针的增分值。
按操作面板的
START 钮，旋转吸嘴至指定的增分值位置。
移动中
,
按面板的
STOP
钮时，会停止在指针位置
,
再度按
START
钮时，会继续转动至目
标位置。
[ 軸操作 ( 轴操作 ) 画面说明 ]
现在吸着、装着位置的吸嘴在 吸嘴頭 ( 吸嘴头 ) 图中为 綠色 ( 绿色 ) 框围着的号码。
绝对坐标移动时，
RT 軸 (RT 轴 ) 会选择快捷方式为实际回转方向。
注意
注意注意
注意 :
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
5. 手动操作
SI-F130
5-11
(3) 微調動作移動 ( 微调动作移动 )
指定微调动作移动时，会出现以下的 吸嘴座 RT 軸 ( 吸嘴座 RT 轴 ) 对话框 M。
图
5.1.3-2
手動操作－ 軸操作
(
手动操作－ 轴操作
)
画面
移动吸嘴座 RT 轴的顺序如下。
[1] 指定移动速度。
以下
2 种方法可指定移动速度。
方法
1：按键盘的 SHIFT 键。
方法
2： 点击 高速 ( 高速 ) 钮或 低速 ( 低速 ) 钮。
→ 指定 高速 ( 高速 ) / 低速 ( 低速 ) 的切换。
前门或后门任一门打开，或者互锁开关关闭时
,
为了安全，不能选择
高速
(
高速
)
。
[2] 按游标 ( ← → ) 键。
→往按下的游标方向移动指针。有时按游标键其轴未有反应，此时请改变按键时机即可操
作。
提示
·
按游标立即放开时，移动 1 个指针 ( 寸移动 )。
·
即使连续按游标时，也只移动 1 个指针。
注意
注意注意
注意 :
M
操作篇
操作篇操作篇
操作篇
5. 手动操作
5-12
SI-F130
5.1.4 供料器
供料器供料器
供料器 (FF，
，，
， FR) 的操作
的操作的操作
的操作
FF
供料器：前面供料器，
FR
供料器：后面供料器
[ 概要 ]
所谓供料器为零件的供料操作装置。在 SI-F130 的前侧及后侧各有一式的供料装置共有 2 式。
用料带供给零件时，押下供料器的进料推杆→将零件送至吸着位置。
[ 操作顺序 ]
[1]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 軸操作 ( 轴操作 ) 标签。
[2] 操作前侧供料器时点击 FF 钮，操作后侧供料器时点击 FR 钮 。

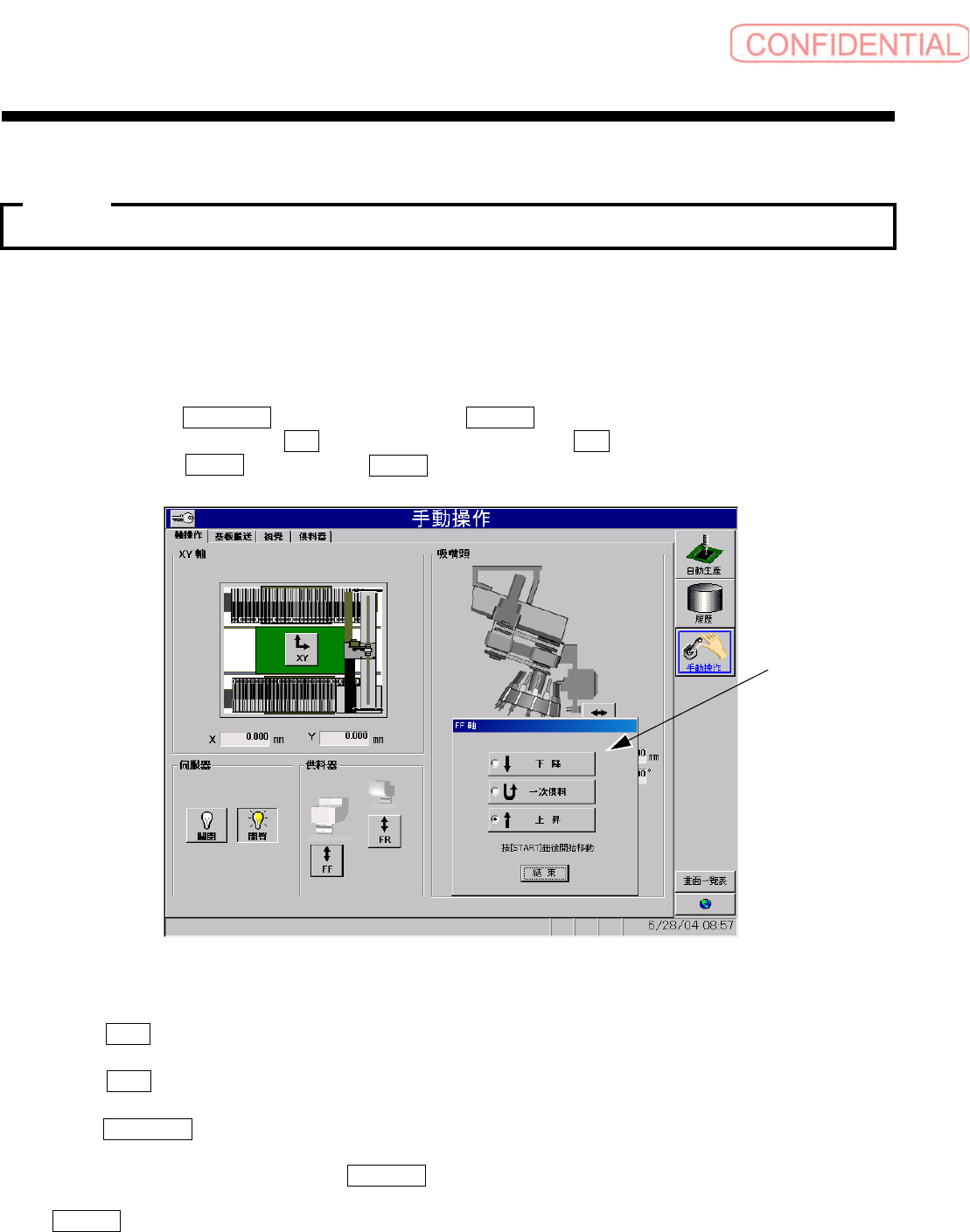

会表示以下的
FF 軸 (FF 轴 ) ( 或 FR 軸 (FR 轴 ) ) 对话框 M。
图
5.1.4
手動操作－ 軸操作
(
手动操作－ 轴操作
)
画面
[3] 下降停止时
点击
下降 ( 下降 ) 的选配钮。
[4] 上升停止时
点击
上昇 ( 上升 ) 的选配钮。
[5] 下降后上升时
点击
一次供料 ( 一次供料 ) 的选配钮。
选择钮设定结束后，按操作面板的
START 钮使供料器动作。
[ 軸操作 ( 轴操作 ) 画面说明 ]
FF: 位于 SI-F130 前侧供料装置的上下动作。
FR: 位于 SI-F130 后侧供料装置的上下动作。
注意
注意注意
注意 :
M
