保养篇 保养篇 保养篇 保养篇 2. 维修检查 2-30 SI-F130 每 1 个月 (10) 装着吸嘴头的活塞的动作检查 [ 作业功能 ] 使阀产生动作的活 塞如果有缺陷，就无法进行 零件的吸着·装着作业。顺 畅动作非常重要。所以 要定期对活塞进行 检查。 [ 维修检查位置 ] 装着吸嘴头的活塞 [ 维修检查需要准备的对象 ] 无需特意准备 [ 作业顺序 ] 用手使上下 2 个活塞运动。 如果动作不顺畅， 需要交换活塞。 关于活塞交…
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-29

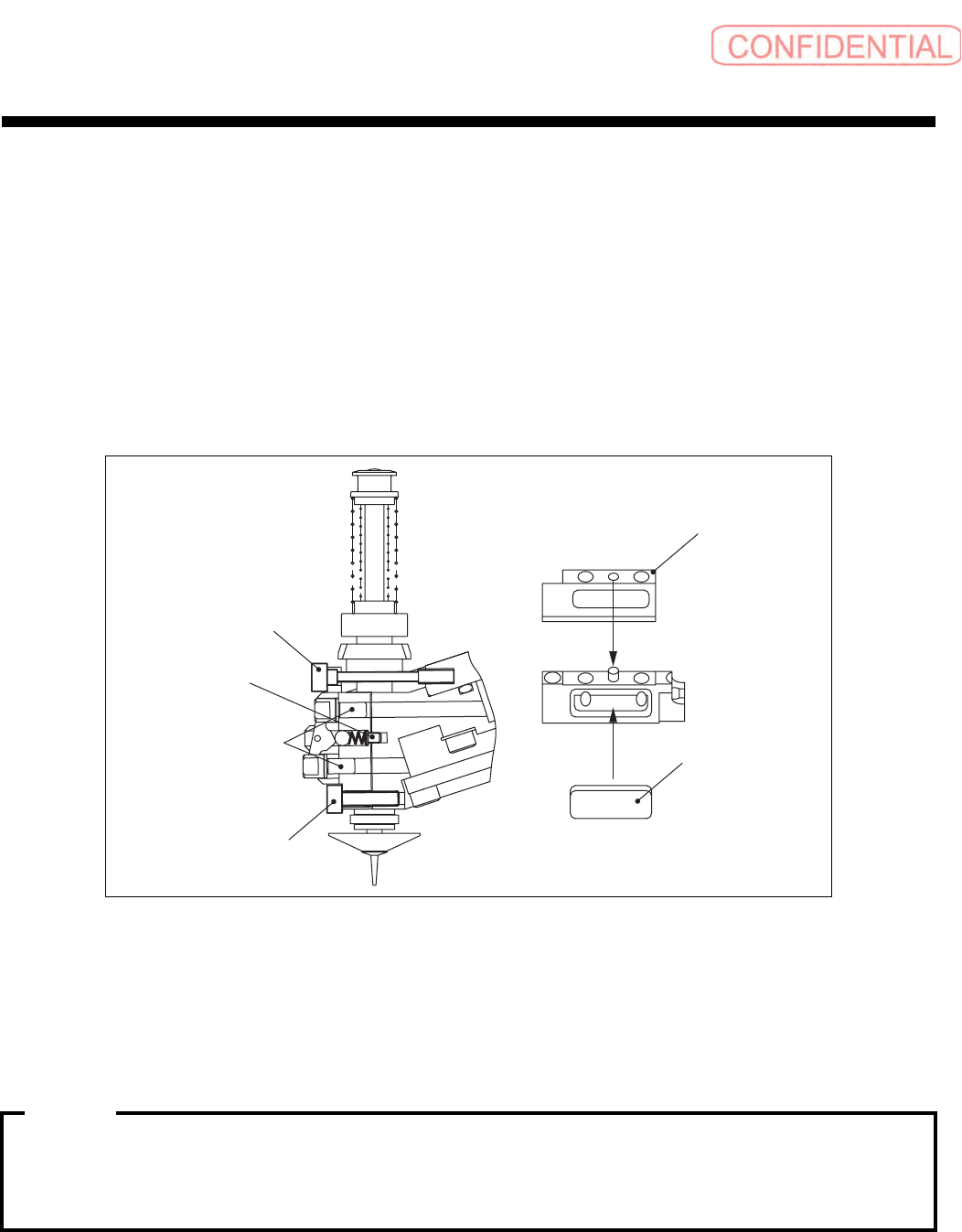

[ 机械阀交换步骤 ]
1. 松动机械阀安装螺丝 （上下共 2 颗），从吸嘴头上取下机械阀。
2. 将过滤器衬垫安装到机械阀上。
3. 将机械阀定位针对准吸嘴头定位孔，将机械阀安装到吸嘴头上。
4. 用 5kgf· cm 扭矩拧紧机械阀安装螺丝 ( 下 )，并依次用 5kgf· cm 扭矩拧紧机械阀安装螺
丝
( 上 )。
·更换机械阀时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
请不要在气缸部位涂抹润滑油类 （不要上油）。否则会使摩擦阻力增大产生摩擦不良。
衬垫
供料器
固定螺丝
( 上 )
定位针
气缸部
固定螺丝
( 下 )
注意
注意注意
注意 :
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-30
SI-F130
每 1 个月
(10) 装着吸嘴头的活塞的动作检查
[ 作业功能 ]
使阀产生动作的活塞如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重要。所以
要定期对活塞进行检查。
[ 维修检查位置 ]
装着吸嘴头的活塞
[ 维修检查需要准备的对象 ]
无需特意准备
[ 作业顺序 ]
用手使上下 2 个活塞运动。
如果动作不顺畅，需要交换活塞。
关于活塞交换，请委托我公司服务人员进行交换。
活塞
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-31
每 1 个月
(11) 装着吸嘴头机械阀部过滤器的更换
[ 作业功能 ]
如果机械阀过滤器被堵住，零件吸着动作就无法正常进行。所以要定期对过滤器进行更换。
[ 维修检查位置 ]
更换装着吸嘴头机械阀部位的过滤器。
[ 维修检查需要准备的对象 ]
六角扳手套装
[ 作业顺序 ]
1. 松动机械阀安装螺丝 （上下共 2 颗），将机械阀从吸嘴头上取下。
2. 将过滤器、衬垫安装在机械阀上。
3. 将机械阀定位针对准吸嘴头定位孔，将机械阀安装到吸嘴头上。
4. 用 5kgf· cm 扭矩拧紧机械阀安装螺丝 （下），并依次用 5kgf· cm 扭矩拧紧机械阀安装
螺丝 （上）。
·更换机械阀时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
·对于使用后的过滤器可以用酒精进行超声波清洗重新使用。另外，有时候即使清洗后也会残
留有黑色部分，使用上没有任何问题。
衬垫
过滤器
固定螺丝（上）
定位针
固定螺丝（下）
气缸部
注意
注意注意
注意 :
