SI-F130_操作说明.pdf - 第329页
零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 1 章 操作 SI-F130/SI-F 209 1-5 2. 认识资料编辑软件调出向 导 认识资料编辑软件调 出向导 认识资料编辑软件调 出向导 认识资料编辑软件调 出向导 在 資 料編輯 ( 资料编辑 )- 零件管理 ( 零 件管理 ) 画面上，点击 新規 ( 新建 ) · 認識 ( 认识 ) 钮， 起动。 图 2 零件管理 ( 零件管理 ) 画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第１章 操作
1-4
SI-F130/SI-F209

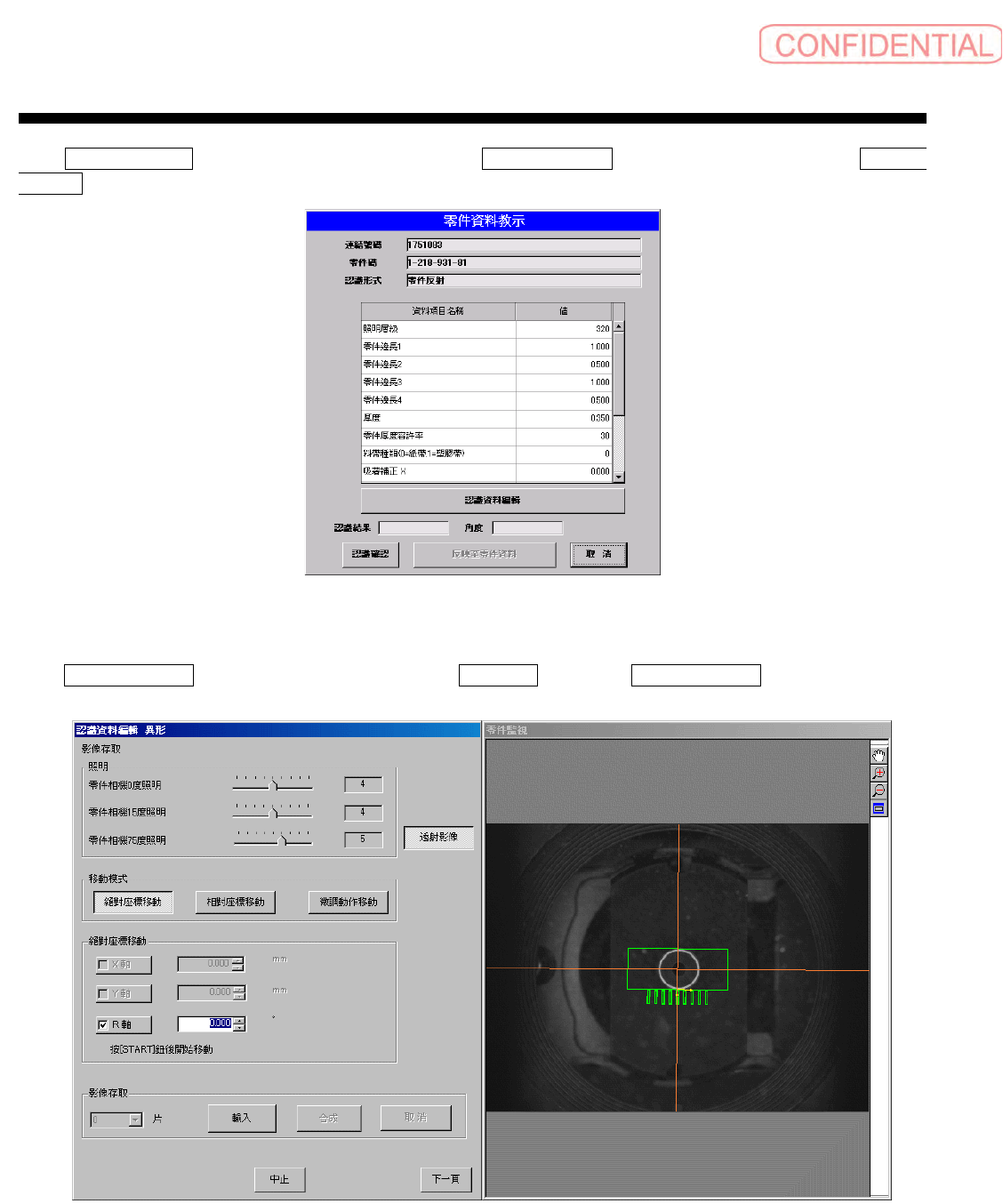

显示 零件資料教示 ( 零件资料教示 ) 对话框，点击 認識資料編輯 ( 认识资料编辑 ) 钮，显示 認識資
料編輯
( 认识资料编辑 ) 的画面。
图
1.2-3
零件資料教示 ( 零件资料教示
)
画面
点击 認識資料編輯 ( 认识资料编辑 ) 钮后，按下 START 钮，显示 認識資料編輯 ( 认识资料编辑 )
的画面。
图
1.2-4
認識資料編輯
(
认识资料编辑
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-5
2. 认识资料编辑软件调出向导
认识资料编辑软件调出向导认识资料编辑软件调出向导
认识资料编辑软件调出向导

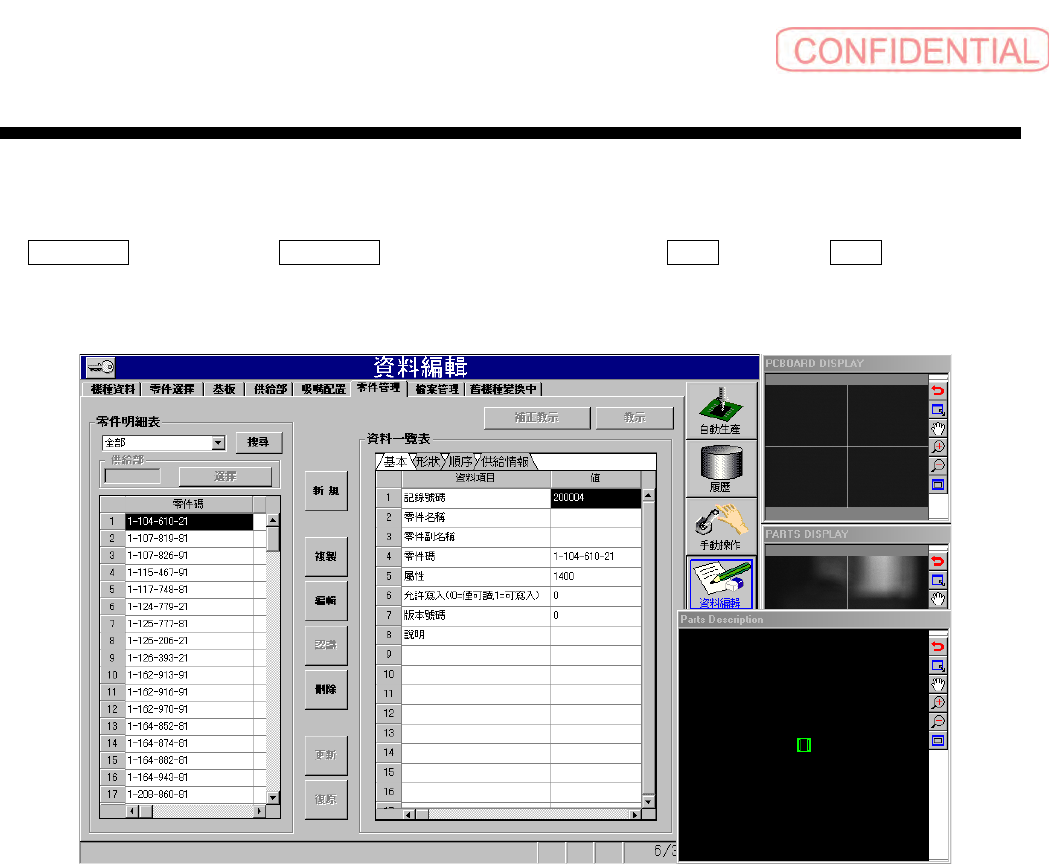

在 資料編輯 ( 资料编辑 )- 零件管理 ( 零件管理 ) 画面上，点击 新規 ( 新建 )· 認識 ( 认识 ) 钮，
起动。
图
2
零件管理
(
零件管理
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-6
SI-F130/SI-F209

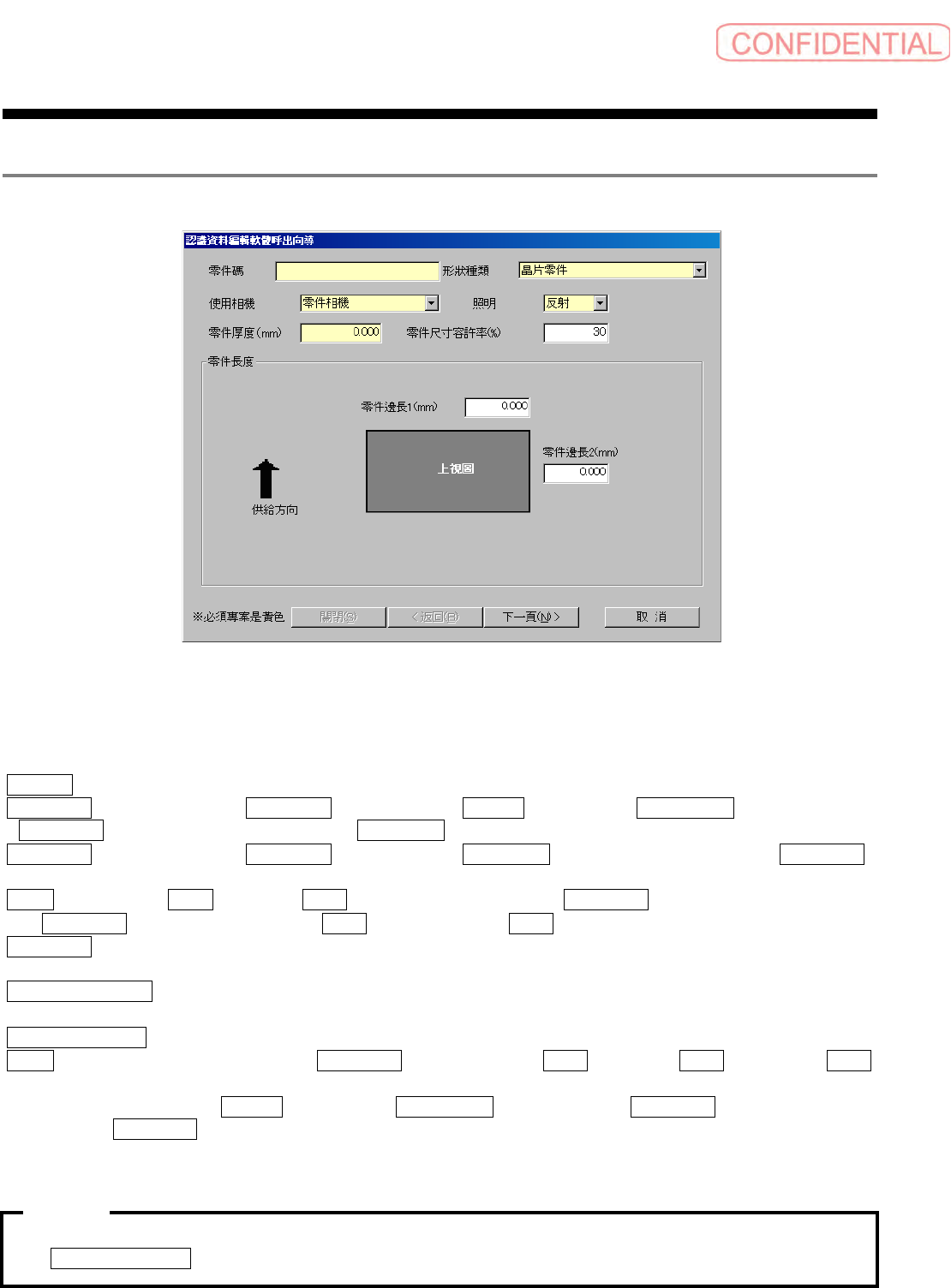

2.1 基本信息输入画面 （新建时）
基本信息输入画面 （新建时）基本信息输入画面 （新建时）
基本信息输入画面 （新建时）
图
2.1
基本信息输入
画面
在成为必要项目的黄色区域内输入值。
零件碼 ( 零件码 )： 1 ～ 128 以内的数字。（去掉两端的空白）
形狀種類 ( 形状种类 )：在 晶片零件 ( 芯片零件 )， 腳零件 ( 脚零件 )， BGA 零件 (BGA 零件 )，
異型零件 ( 异型零件 ) （有 LEAD）、 異型零件 ( 异型零件 ) （无 LEAD）中选择。
使用相機 ( 使用相机 )：在 零件相機 ( 零件相机 )、 固定相機 ( 固定相机 ) （大视野）、 固定相機
(
固定相机 ) （小视野）中选择。
照明 ( 照明 )：在 反射 ( 反射 )、 透射 ( 透射 ) 两者中选择。（ 使用相機 ( 使用相机 )
是 固定相機 ( 固定相机 ) 的时候， 照明 ( 照明 ) 不显示 透射 ( 透射 )。
零件厚度 ( 零件厚度 )：输入零件厚度，不能是 0 以下。
零件尺寸容許率 ( 零件尺寸容许率 )：认识零件尺寸时输入容许率，初期值是 30％，输入范围是
1
～ 99％
零件邊長 1、 2 ( 零件边长 1、 2)：在 2 边输入本体部分的长度。
分割 ( 分割 )：仅 有 当 用 SI-F209， 使用相機 ( 使用相机 ) 选 固定 ( 固定 )， 照明 ( 照明 ) 选 反射
(
反射 ) 的情况下显示。进行分割认识时，要进行确认。
但是，仅有形状种类是 腳零件 ( 脚零件 )， BGA 零件 (BGA 零件 )， 異型零件 ( 异型零件 ) （有
LEAD）、 異型零件 ( 异型零件 ) （无 LEAD）的时候，才可以确认。
·进行零件认识的时候，仅有自动进行吸着时，才有必要输入零件长度。
· 零件邊長
1
，
2 (
零件边长
1
，
2)
没有被输入时，不能自动吸着零件。
注意
注意注意
注意 :
