4. 自动生产
4-18
SI-F130
4.2.5 零件认识结果详细显示
零件认识结果详细显示零件认识结果详细显示
零件认识结果详细显示

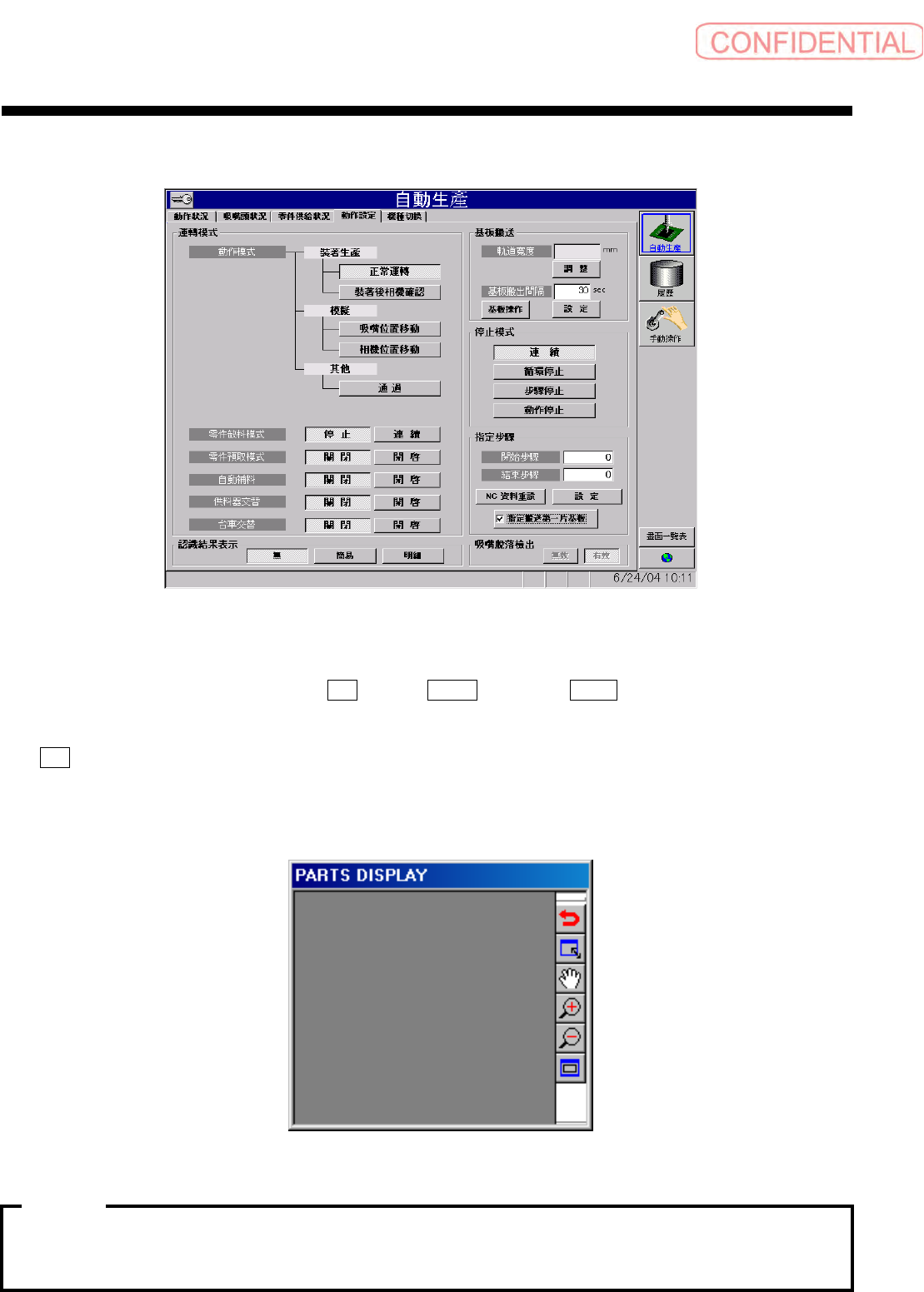

图
4.2.5-1
自動生產－動作設定
(
自动生产－动作设定
)
画面
(1) 认识结果显示模式的设定
选择在相机窗口下表示自动运转中零件认识结果的模式。
在选择认识结果显示模式时，点击
無 ( 无 )、 簡易 ( 简易 )、 明細 ( 明细 ) 任一希望的模式。
[ 画面说明 ]
在认识结果显示模式中，有以下 3 个模式。
無 ( 无 )
自动生产时不更新影像。
如果选择这个模式，自动生产时不显示认识影像。
零件相机窗口不显示任何影像，呈灰色状态。
图
4.2.5-2
芯片认识时的零件相机窗口表示
设定零件资料中装着动作资料的认识重试次数和补料次数，及动作设定－动作模式－自动补料
设定为开启时，执行指定的认识重试次数、补料动作，仅有在最终认识失败时，在相机窗口中
显示零件认识结果和零件形状。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-19

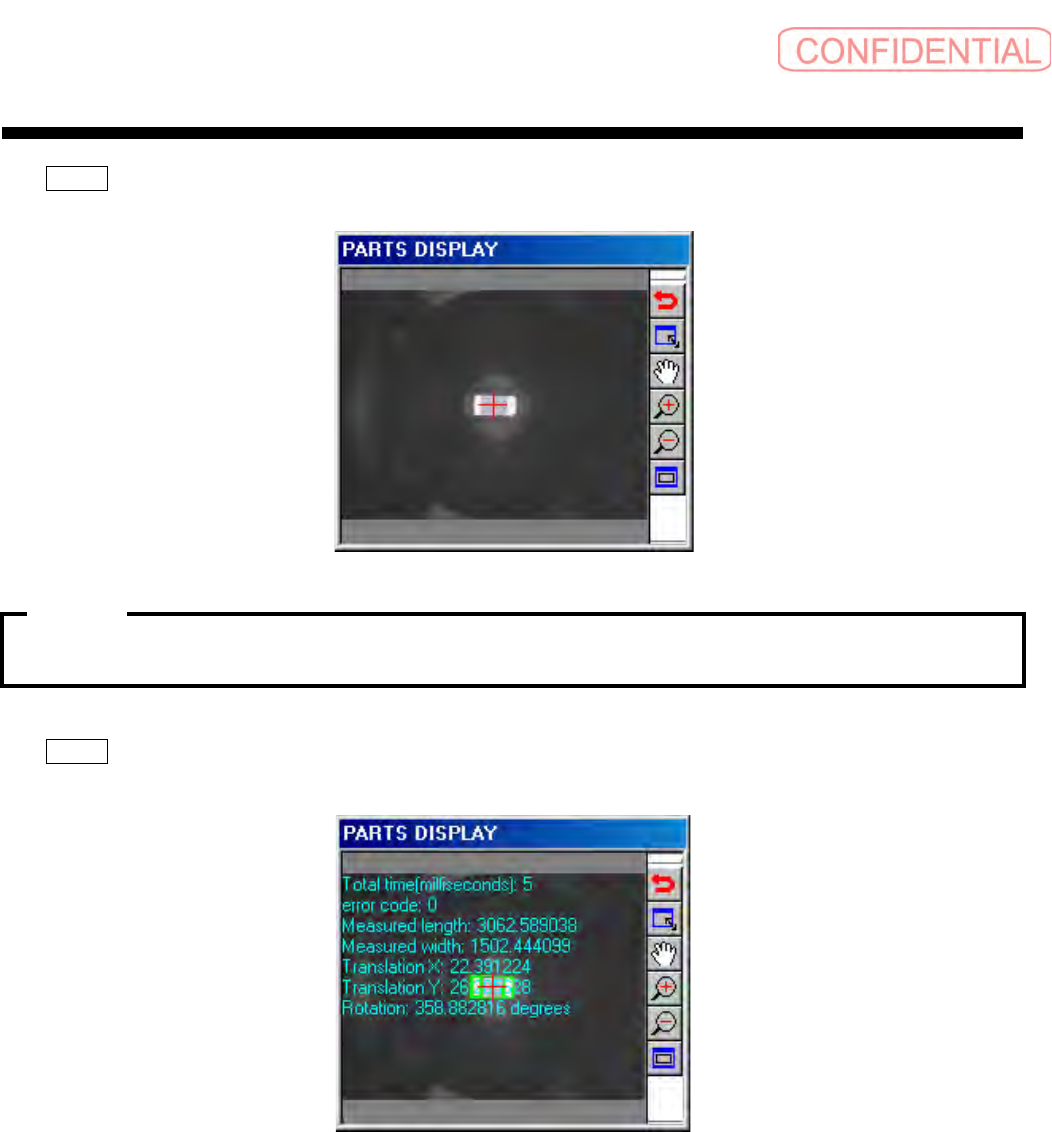

簡易 ( 简易 )
零件确认成功时，在零件中心显示表示零件角度的十字。
图
4.2.5-3
芯片认识时的零件相机窗口表示
为在零件中心显示表示零件角度的十字，必须从零件认识结果得出零件位置和零件中心。因
此，认识失败时不显示。
明細 ( 明细 )
零件确认时，常常在认识结果，零件形状，零件中心出现显示表示零件角度的十字。
图
4.2.5-4
芯片认识时的零件相机窗口表示
(
认识成功时
)
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-20
SI-F130

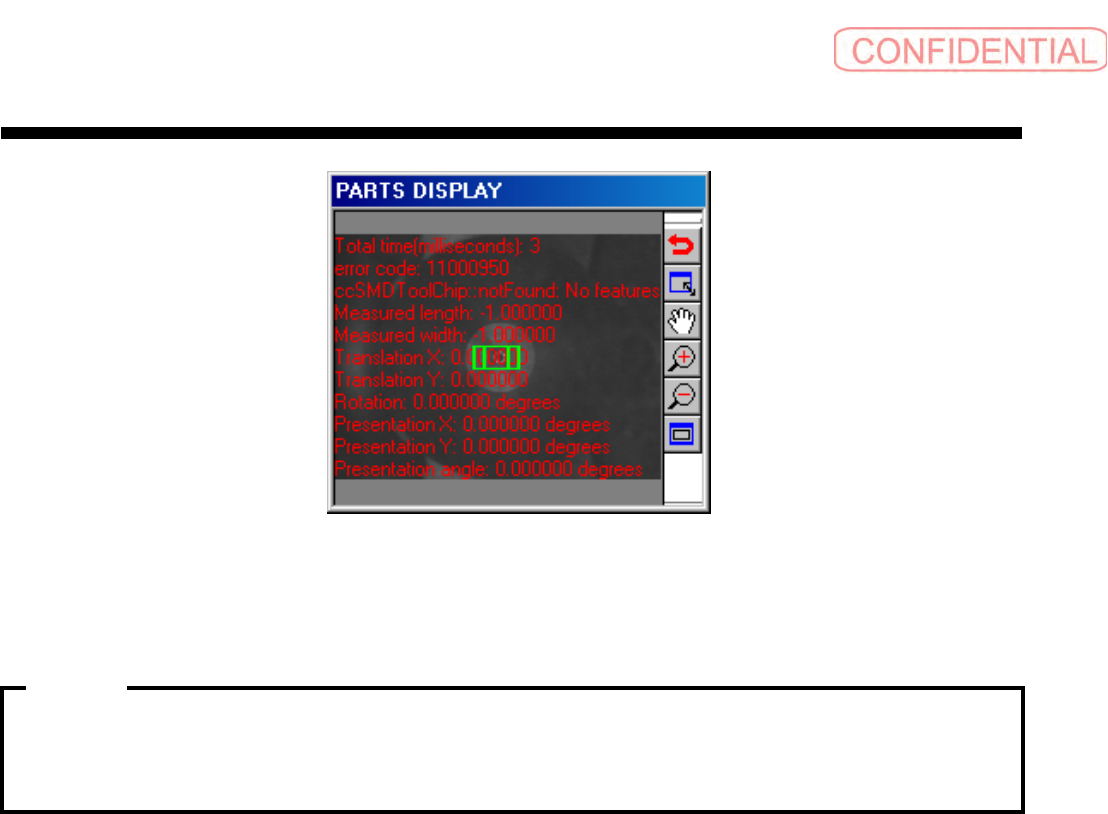

图
4.2.5-5
芯片认识时的零件相机窗口表示
(
认识失败时
)
错误显示仅在简易或者明细时显示。
·为在零件中心显示表示零件角度的十字，必须从零件认识结果得出零件位置和零件中心。因
此，认识失败时不显示。
·分割认识零件在最后的分割认识时，在零件的相机窗口中显示结果。
·分割认识过程中，不管成功与否，一律不在零件中心显示表示零件角度的十字。
