保养篇 保养篇 保养篇 保养篇 2. 维修检查 SI-F130 2-15 2.3 每 每 每 每 2 周的维 修·检查 周的维修·检 查 周的维修·检 查 周的维修·检 查 每 2 周的生产结束后， 在每天、每周检查基础上， 进行以下维修检查作业。 在进行检查作业之前， SI-F130 电源关闭后，一 定要将工厂总电源线缆的原始电源关闭。 如果原始 电源处于开启状态下进行检 查作业，会发生意想不到的 危险，其结果可能会引起人 员 受伤甚…
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-14
SI-F130
M 使用乙醇时的顺序和意义
(1) 按下电源开启 / 关闭的开关 ，关闭主电流断路器。
( 这是因为即使关闭了 LED 照明也会有微弱电流流动，有发生短路危险 )
(2)
用清理气枪将镜面上灰尘尽量去除。
(3) 用乙醇将棉棒沾湿、整个镜面表面用酒精擦拭。
( 主要是因为如果用力擦拭污垢，会出现划痕。所以整个镜面先通过酒精覆盖然后一点一点
展开擦拭。
)
(4) 2
～ 5 次在棉棒上多沾取些乙醇进行擦拭。 ( 此时 (3) 的要领不变。 )
(5)
数十秒自然干燥后，查看污垢附着状况。普通污垢这时几乎都会被去除。
(6) 如果在 (5) 中自然干燥之后仍然有擦拭痕迹时，用 KIM WAIPU S200 ( 株 ) CRECIA
Corporation
制或者棉棒轻轻进行擦拭。
上述方法意义在于，通过几次用乙醇溶解污垢，然后用棉棒吸取污垢。
N 使用 Asahi Glass 生产的 Asahi Clean AK225AES 80% +异丙醇 20%的混合溶液时的步
骤和意义
(1) 按下电源开启 / 关闭的开关 ，关闭主电流断路器。
( 这是因为即使关闭了 LED 照明也会有微弱电流流动，有发生短路的危险 )
(2)
用清理气枪将镜面上灰尘尽量去除。
(3) 在棉棒上多沾取些溶剂进行擦拭。
(4) 2 ～ 3 次在棉棒上多沾取些溶剂进行擦拭。
(5) 数十秒自然干燥后，用 KIM WAIPU S200 ( 株 ) CRECIA Corporation 制或者棉棒轻轻
擦拭。
上述方法意义在于，通过溶剂使污垢呈膜状浮在上面，然后去除。
由于清洁液是含有酒精的易燃性液体，保管时要注意防火。
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-15
2.3 每
每每
每 2 周的维修·检查
周的维修·检查周的维修·检查
周的维修·检查
每 2 周的生产结束后，在每天、每周检查基础上，进行以下维修检查作业。
在进行检查作业之前，
SI-F130
电源关闭后，一定要将工厂总电源线缆的原始电源关闭。
如果原始电源处于开启状态下进行检查作业，会发生意想不到的危险，其结果可能会引起人员
受伤甚至死亡。

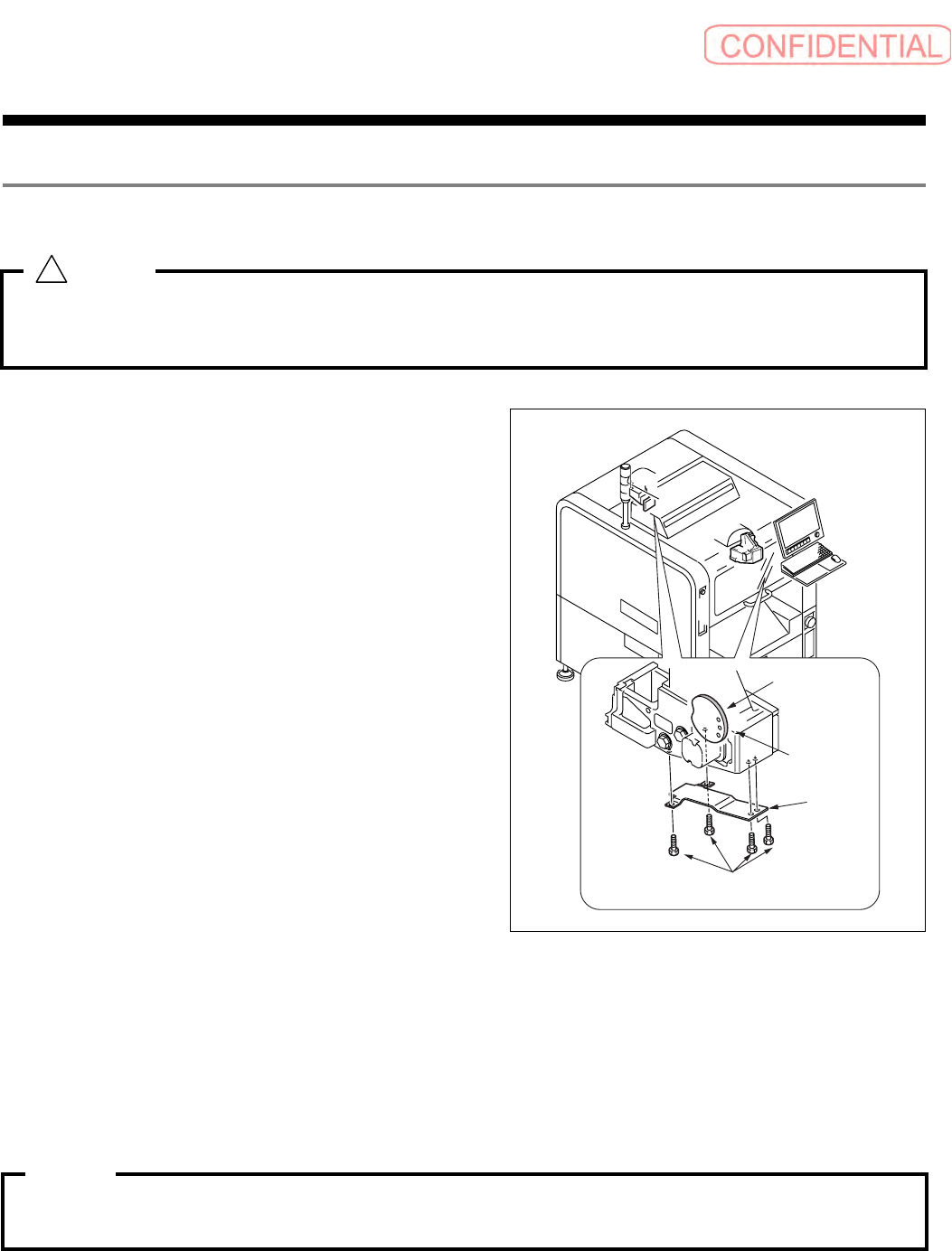

(1) 供料器凸轮面上油
[ 作业功能 ]
SI-F130 前后供料器的凸轮与凸轮随动器接触，
并随着每次零件吸着动作旋转一次。如果失去润
滑，就会发生剧烈磨损，从而导致发生故障，因
此需要定期上油。
[ 维修检查位置 ]
SI-F130 前后供料器凸轮的接触面
[ 维修检查需要准备的对象 ]
六角扳手套装、润滑油：多用润滑油 ( 美国
Wynn Oil Company 制 )、干净抹布
[ 作业顺序 ]
1. 卸下用来固定供料器下方盖子的 4 颗六角有孔螺栓，除去盖子。
2. 用抹布将脏润滑油、污垢等擦除。
3. 检查凸轮面有无异常磨损 划痕。如果有异常，进行相应处置或者更换凸轮。
4. 如果凸轮面没有任何异常，一边用手旋转凸轮一边用指尖将润滑油薄薄地涂抹在凸轮面。
5. 擦除凸轮侧面溢出的多余润滑油。
凸轮高速旋转时，多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致
质量问题。
六角有孔螺栓
盖子
凸轮接
凸轮
触面
注意
注意注意
注意 :
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-16
SI-F130
每 2 周
(2) 吸嘴的检查·清理
[ 作业功能 ]
当吸嘴内径有堆积物时，可能会发生吸着、装着的异常现象。另外，如果反射识别用吸嘴黑色金
属部分的涂料脱落，透射识别用吸嘴反射器部分有污垢，可能会发生零件识别异常，所以必须进
行定期的检查·清理。
[ 维修检查位置 ]
装着吸嘴头部上的吸嘴
[ 维修检查需要准备的对象 ]
清理气枪、酒精、棉棒、丙烯酸涂料 ( 如下所述 )、笔
[ 作业顺序 ]
手持反射器外径部分，一边旋转一边缓慢向下拔出。
有堆积物时
将清理气枪放在吸嘴内径，吹去堆积污垢。如果即使这样还是无法去除堆积物时，沾取酒精液之
后用清理气枪吹去堆积污垢。
沾取酒精液后，黑色金属部分会发生色迹、色斑、脱落。这时，请按照与以下所示涂料脱落同
样手法涂上涂料进行修正。

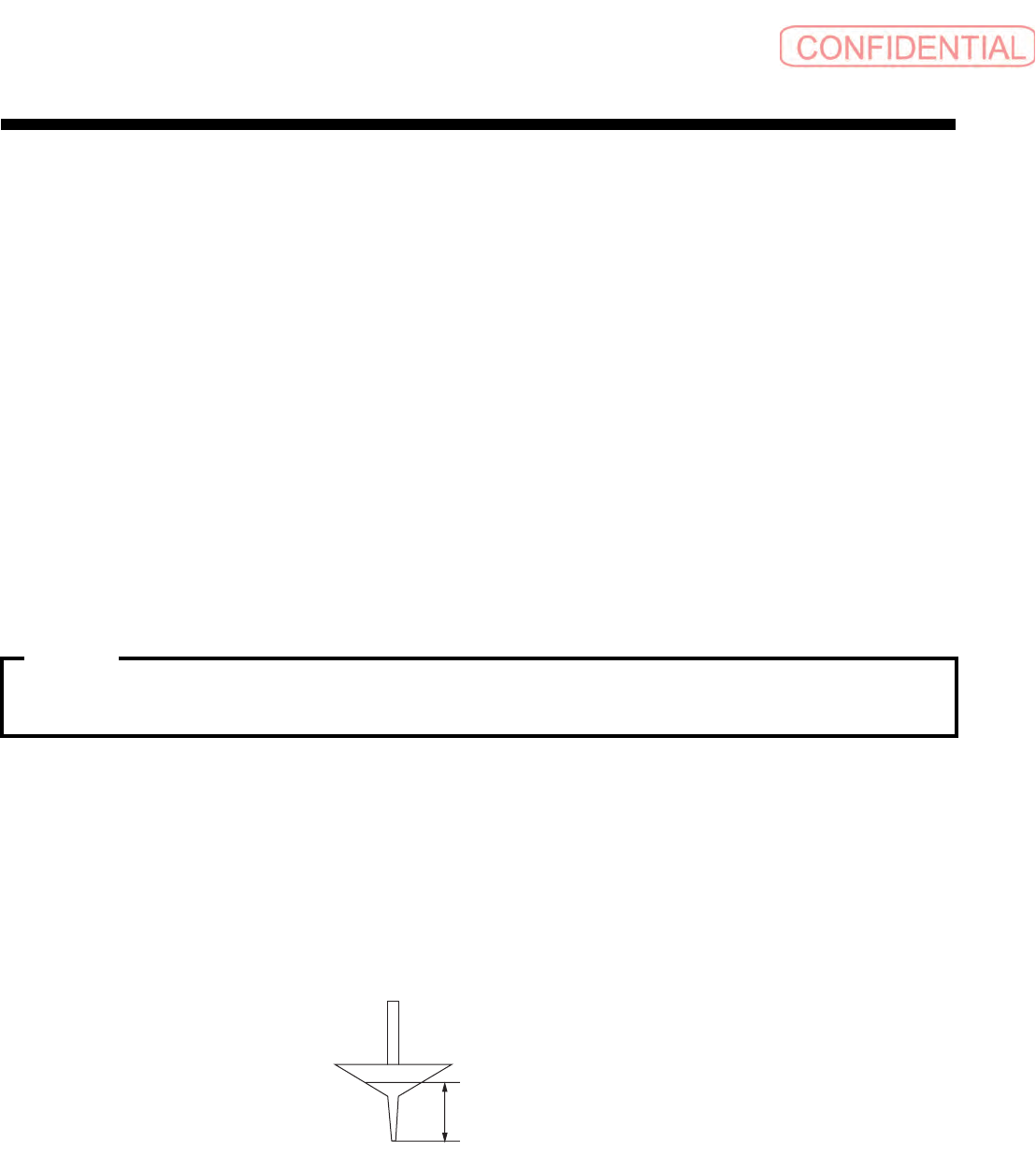

反射识别用吸嘴的涂料脱落
厂家名
: TAMIYA Inc.
产品名 : 丙烯酸涂料浅黑 ( 水溶性丙烯酸树脂涂料 )
型号 :XF-1
充分摇晃涂料容器，搅拌消艳剂。
将用少量水沾湿的笔上涂上上述涂料，然后一边用手旋转吸嘴一边薄薄地涂抹。重复该操作
2 ～ 3 次。
透射识别用吸嘴的反射器污垢
反射器出现污垢后，请用棉棒沾取酒精进行擦拭。
注意
注意注意
注意 :
黑色金属部
( 吸嘴前部除外 )
