操作篇 操作篇 操作篇 操作篇 4. 自动生产 4-94 SI-F130 动作日志的储存 在存储动作日志文 件时，点击 儲存 ( 储存 ) 钮。 图 4.9-2 履歷－動作 履歷 ( 日志－动作 日志 ) 画面 会出现以下的 儲存 ( 储存 ) 对话框。 图 4.9-3 储存对话 框 存储动作日志的记 录文件并移动至存储处，输 入文件名称于 檔案名稱 ( 文件名称 ) 文本框中。 点击 儲存 ( 储存 ) 钮后，输入的 文件名称存储动作…
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-93
供料器‧盤式交換 開始 ( 供料器·盘式交换 开始 )
供料器‧盤式交換 結束 ( 供料器·盘式交换 结束 )
台車供料器‧全體交換 開始 ( 台车供料器·全体交换 开始 )
台車供料器‧全體交換 結束 ( 台车供料器·全体交换 结束 )
操作者 ID 讀取 ( 操作者 ID 读取 )
零件碼讀取 ( 零件码读取 )
序列碼讀取 ( 序列码读取 )
依使用者取消零件交換 ( 依使用者取消零件交换 )
動作履歷紀錄出現異常 , 執行初期化 ( 动作日志纪录出现异常 , 执行初期化 )
電源開啟 ( 电源开启 )
生產中的 NG 吸嘴自動交換 ( 生产中的 NG 吸嘴自动交换 )
開始確認接料帶條碼 ( 开始确认接料带条形码 )
完成接料帶的確認 ( 完成接料带的确认 )
拔掉前側 H/C( 拔掉前侧 H/C)
插上前側 H/C( 插上前侧 H/C)
拔掉後側 H/C( 拔掉后侧 H/C)
插上後側 H/C( 插上后侧 H/C)
動作模式切換 正常運轉 ( 动作模式切换 正常运转 )
動作模式切換 裝著後相機確認 ( 动作模式切换 装着后相机确认 )
動作模式切換 吸嘴位置移動 ( 动作模式切换 吸嘴位置移动 )
動作模式切換 相機位置移動 ( 动作模式切换 相机位置移动 )
動作模式切換 通過 ( 动作模式切换 通过 )
動作模式切換 試運轉 ( 动作模式切换 试运转 )
停止模式切換 連續 ( 停止模式切换 连续 )
停止模式切換 循環停止 ( 停止模式切换 循环停止 )
停止模式切換 步驟停止 ( 停止模式切换 步骤停止 )
停止模式切換 動作停止 ( 停止模式切换 动作停止 )
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-94
SI-F130

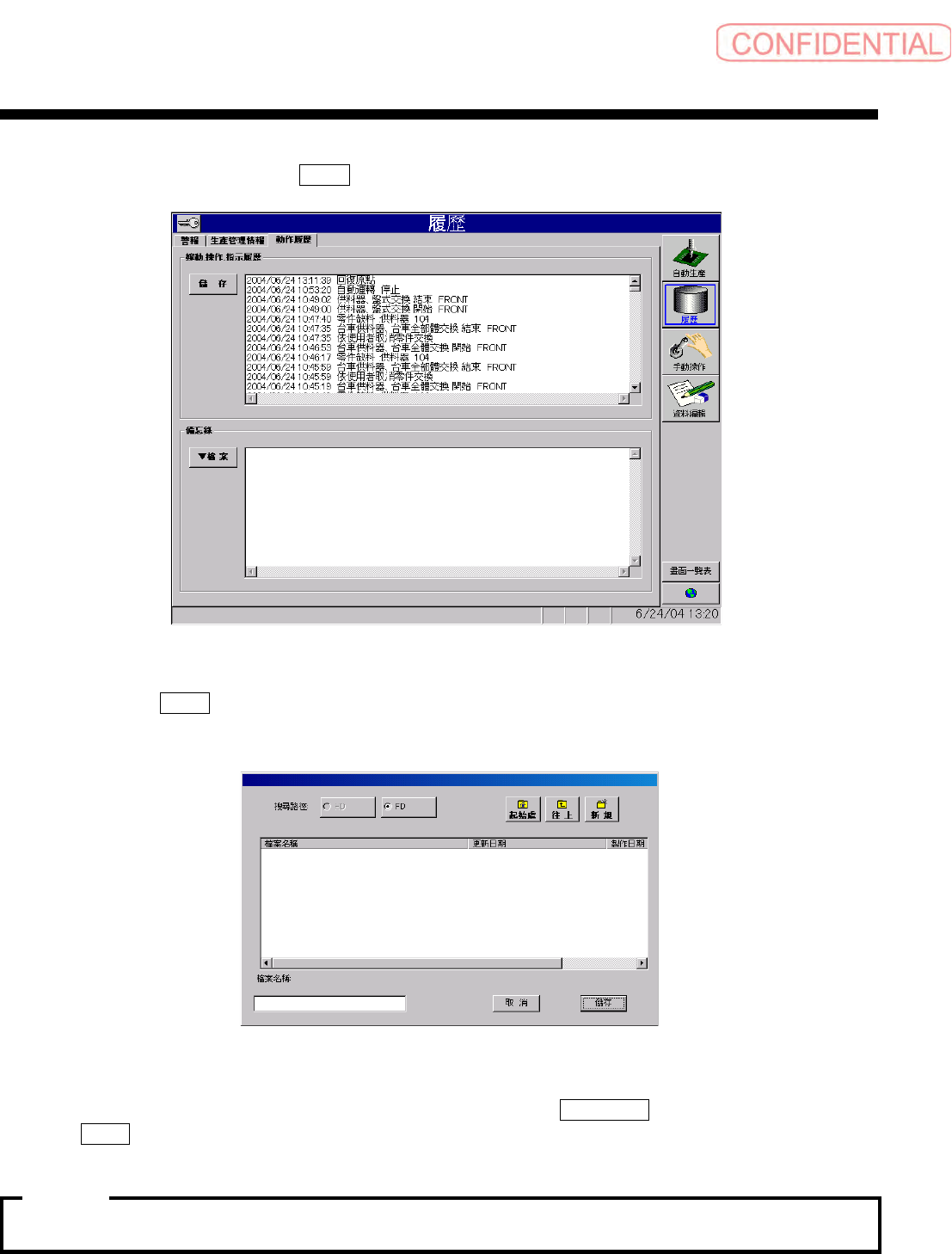

动作日志的储存
在存储动作日志文件时，点击
儲存 ( 储存 ) 钮。
图
4.9-2
履歷－動作履歷
(
日志－动作日志
)
画面
会出现以下的 儲存 ( 储存 ) 对话框。
图
4.9-3
储存对话框
存储动作日志的记录文件并移动至存储处，输入文件名称于 檔案名稱 ( 文件名称 ) 文本框中。
点击
儲存 ( 储存 ) 钮后，输入的文件名称存储动作日志。
文件形式虽以文本文件形式存储，其文件扩展名
*
.
log
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-95

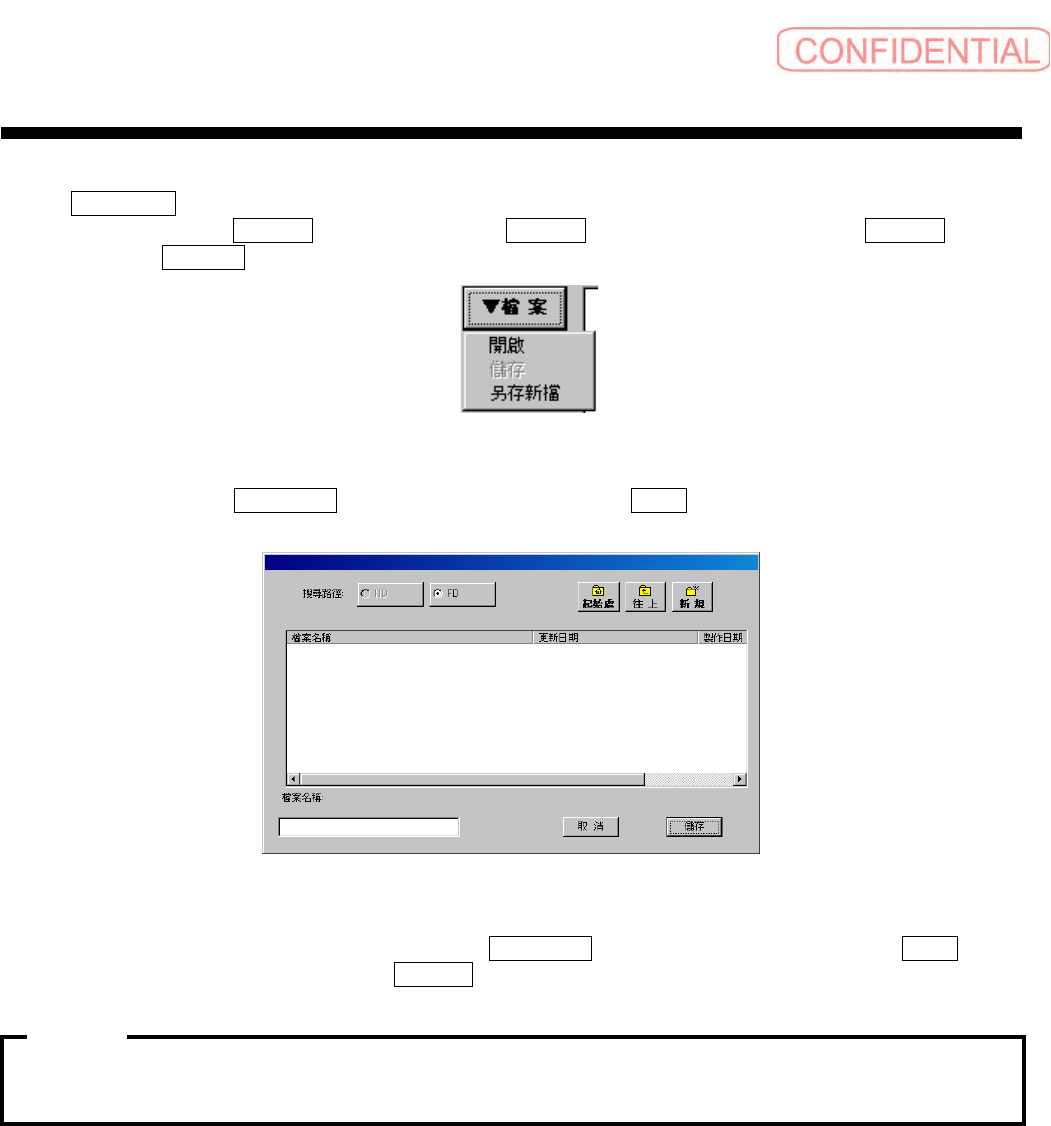

备忘录的描述及存储
的描述及存储的描述及存储
的描述及存储
在
動作履歷 ( 动作日志 ) 画面上描述及存储任意的记录。
由键盘输入记录于
備忘錄 ( 备忘录 ) 框内的 備忘錄 ( 备忘录 ) 文本框中。点击 備忘錄 ( 备忘
录
) 框内的 ▼檔案 ( ▼文件 ) 菜单，会表示以下的文件菜单。
图
4.9-4
文件
菜单
请点击文件菜单的 另存新檔 ( 另存文件 ), 会出现以下的 儲存 ( 储存 ) 对话框。
图
4.9-5
存储对话框
存储记录并移动至存储处，输入文件名称于 檔案名稱 ( 文件名称 ) 本文框中，点击 儲存 ( 储
存
) 钮后，以输入的文件名称存储 備忘錄 ( 备忘录 )。
·文件格式以文书文件格式存储。存储文件的文件扩展名即为
*.txt
·记录与警报不同时
，
附带相关的各动作日志无法表示。
注意
注意注意
注意 :
