操作篇 操作篇 操作篇 操作篇 4. 自动生产 4-56 SI-F130 选择前后任一侧 , 将全部供料器交换结束后 ，才关闭门。点击 交換完成 ( 交换完成 ) 钮。 供料器交換 ( 供料器交换 ) 对话框会消失且门锁定及 开启伺服电源。 若点击 交換完成 ( 交换完成 ) 钮时，门未完全 关闭，会表示 「 請關門 」 ( 请关门 ) 的信息，此 时请将门关上。 另外，有残 留未交换的供料器时， 对话框中以红字表示 「 有未交換完成之…
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-55
交换的供料器及装着吸嘴头接近不易交换时，点击 供料器交換 ( 供料器交换 ) 对话框的
吸嘴頭移動
( 吸嘴头移动 ) 钮，会出现以下的 吸嘴頭移至待機位置 ( 吸嘴头移至待机位置 )
对话框。

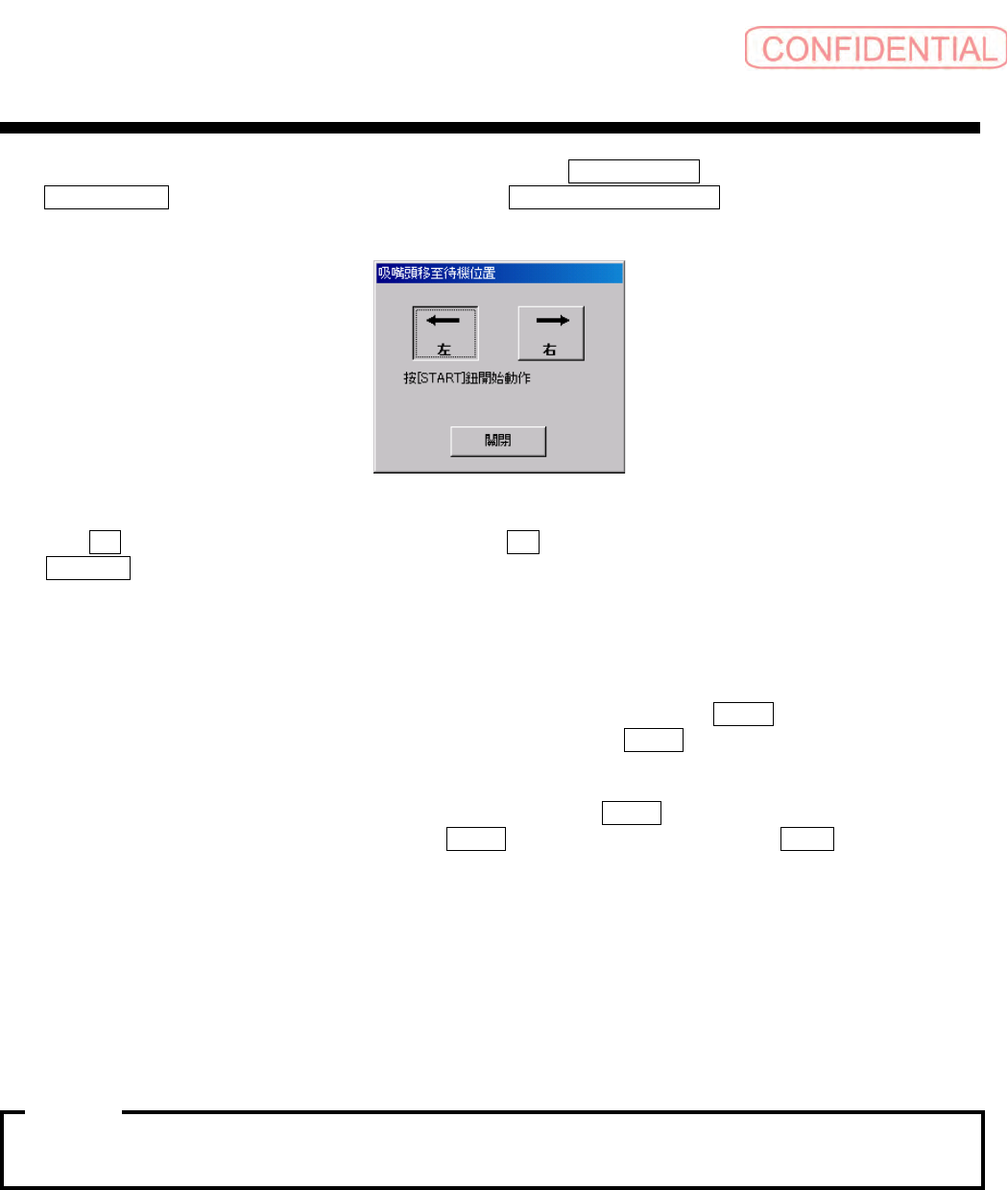

图
4.5.2.1-10
吸嘴頭移至待機位置
(
吸嘴头移至待机位置
)
对话框
点击 左 ( 左 ) 钮时移动至左侧待机位置，点击 右 ( 右 ) 钮时移动至右侧待机位置，按
START 钮使装着吸嘴头移至待机位置。
然后开启门。
由
SI-F130 卸下对话框中的指定位置供料器。
准备对话框中表示零件缺料的供料器。
将条形码器贴近交换前的零件料带或散装零件框侧面的条形码，请按
TRG 钮 , 可读取交换前零
件的条形码。将条形码器贴近于序列号码的条形码后，请按
TRG 钮，可读取交换前零件的条形
码。
其次，将条形码器贴近于交换后零件码的条形码后，请按
TRG 钮 , 可读取交换后零件的条形
码，接着，将条形码器贴近于序列码，按
TRG 钮。点击交换零件行对话框 完成 ( 完成 ) 确认
钮。
已读取条形码的零件不正确时，在对话框的最下行会表示 「零件碼不一致」
( 零件码不一致 ),
同样的已读取条形码的序列号码与交换前相同时，会表示出 「序列碼相同。請再次讀取交換後
之零件碼。」
( 序列码相同。请再次读取交换后的零件码。 ) 的信息。
将正确供料器设定于旧供料器的位置。
如数个的供料器需要交换时，以同样的步骤交换全部的供料器。
前侧·后侧的供料器无法同时交换。前后两侧需要交换供料器时，须单侧的交换作业结束后，
再执行相反侧的交换作业。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-56
SI-F130
选择前后任一侧 , 将全部供料器交换结束后，才关闭门。点击 交換完成 ( 交换完成 ) 钮。
供料器交換 ( 供料器交换 ) 对话框会消失且门锁定及开启伺服电源。
若点击
交換完成 ( 交换完成 ) 钮时，门未完全关闭，会表示 「請關門」 ( 请关门 ) 的信息，此
时请将门关上。
另外，有残留未交换的供料器时，对话框中以红字表示 「有未交換完成之供料器」
( 有未交换完
成的供料器
)，因此请交换其供料器。但是，尽管有未交换的供料器，仍可强制关闭对话框，按
全部交換完成 ( 全部交换完成 ) 确认钮 , 再按 交換完成 ( 交换完成 ) 钮。
交换相反侧的供料器时，点击
零件供給狀況 ( 零件供给状况 ) 画面的 供料器交換 ( 供料器交
换
) 钮，会出现 供料器交換 ( 供料器交换 ) 对话框，此时请以同样步骤执行供料器的交换作
业。
·使用者使用者层级为维修以上时，即使条形码确认未完全执行，零件也能交换结束。在操作者
层级未确认结束全部的条形码，则零件无法交换结束。
注意
注意注意
注意 :
操作篇
4. 自动生产
SI-F130
4-57
4.5.2.2 台车供料器交换
[ 操作功能 ]
从 SI-F130 卸下台车，交换其台车上零件缺料的供料器。
是从
SI-F130 卸下台车，交换其台车上供料器的方法。如果能设定台车交替，那么即使在自动
生产中也可以进行交换未取出零件侧的台车供料器。
设定台车交替时，在自动生产中也可以交换台车供料器，可是在台车供料器交换中自动生产停
止时，结束台车供料器交换后，请按
START
钮，开始自动生产。
[ 操作顺序 ]
(1)
在 確認零件交換條碼 ( 确认零件交换条形码 ) 的设定为 否 ( 否 ) 时

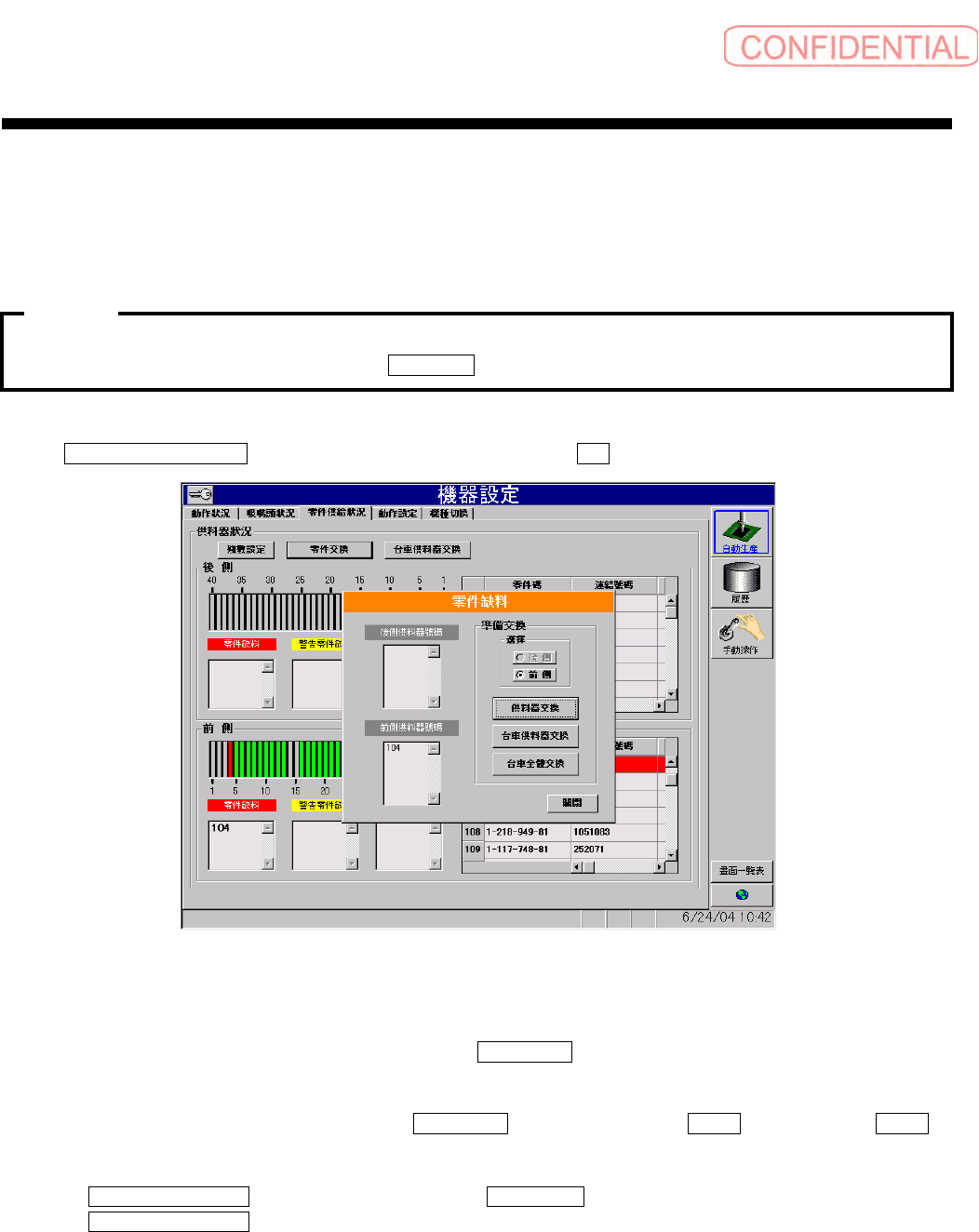

图
4.5.2.2-1
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
自动运转中，一出现零件缺料，就出现以下的 零件缺料 ( 零件缺料 ) 对话框。
装着吸嘴头移至待机位置。
前侧及后侧均有零件缺料的情况，点击
交換準備 ( 交换准备 ) 框的 前側 ( 前侧 ) 或者 後側
(
后侧 ) 选配钮。
点击
台車供料器交換 ( 台车供料器交换 ) 钮， 零件缺料 ( 零件缺料 ) 对话框消失并会出现以
下的
台車供料器交換 ( 台车供料器交换 ) 对话框。
此后，台车台座自动锁定并下降。
拉出台车。
注意 :
