手动控制器篇 5. 零件交换作业 5-2 SI-F130 关于零件交 换作业时 CAN 键的使用 · 在从上述零件交换方法中选 择一种后手动控制器画面操 作中，按 CAN 时，实际的零 件交换即使 未完成也转到完成状态，需 要注意。 · 控制权在 SI- F1 30 机体操作板 上时的零件交换作业，用手 动控制器读取条形码情况下 ， 直到零件交 换工作结束为止，不能用 CAN 键解除条形 码读取模式。 注意 :
手动控制器篇
5. 零件交换作业
SI-F130
5-1
5. 零件交换作业
5.1 零件交换作业的方法
自动生产过程中，发生零件缺料时的零件供料器交换，有 3 种方法。
· 供料器的交换
仅交换零件缺料供料器方法。使用选配的台车时，不用将台车从 SI-F130 上卸下，在 SI- F130
停止时交换供料器。
· 台车供料器的交换
( 使用选配的交换台车时 )
将台车从 SI-F130 上卸下，交换该台车供料器的方法。操作板 自動生產 ( 自动生产 ) 菜单→
動作設定 ( 动作设定 ) 标签画面中， 台車交替 ( 台车交替 ) 设定为 ON 运转模式下，没有取零件
一侧台车供料器能进行交换作业。
· 台车全体交换
( 使用选配的交换台车时 )
将台车从 SI-F130 上卸下，和搭载没有零件缺料供料器的其它台车交换的方法。
下表中，对以上
3 种方法进行了比较。
表
5-1
·
不能前侧·后侧同时进行零件交换。
·
前侧供给部的零件缺料请用与机体前侧连接的手动控制器进行交换操作，而后侧供给部的零
件缺料请用与机体后侧连接的手动控制器进行交换操作。如果不这样做，就会发生错误。
· 确认条形码
为防止零件的错误，可以用条形码进行确认。
确认方法有
3 种。
Type A : 仅确认交换后的零件码
Type B : 确认交换前、交换后的零件码和任意码
1 个条形码上，零件码和任意码都与输入的东西相对应
Type C : 确认交换前、交换后的零件码和序列码
零件码和序列码都跟其它条形码上的东西相对应
零件交换方法 说明 安全门 自动运转
残数管理
补正自动吸着位置
供料器交换 单个供料器的交换，有台
车情况下，也是在台车原
封不动地装载机体的状态
下仅交换供料器。
开启
交换
仅能在停
止状态下
重设前侧• 后侧的每个供料
器单体
台车供料器交换 卸下台车，交换其上面安
装着的供料器。
一直关
闭状态
下可能
台车交
替，在运
转中也可
能
重设前侧• 后侧的每个供料
器单体
全体台车交换 卸下台车，和其它的台车
进行交换。
一直关
闭状态
下可能
台车交
替，在运
转中也可
能
每个前侧• 后侧全部重设
注意 :
手动控制器篇
5. 零件交换作业
5-2
SI-F130
关于零件交换作业时
CAN
键的使用
·
在从上述零件交换方法中选择一种后手动控制器画面操作中，按
CAN
时，实际的零
件交换即使未完成也转到完成状态，需要注意。
·
控制权在
SI- F130
机体操作板上时的零件交换作业，用手动控制器读取条形码情况下，
直到零件交换工作结束为止，不能用
CAN
键解除条形码读取模式。
注意 :
手动控制器篇
5. 零件交换作业
SI-F130
5-3
5.2 零件交换概略流程和用条形码器读取号码格式

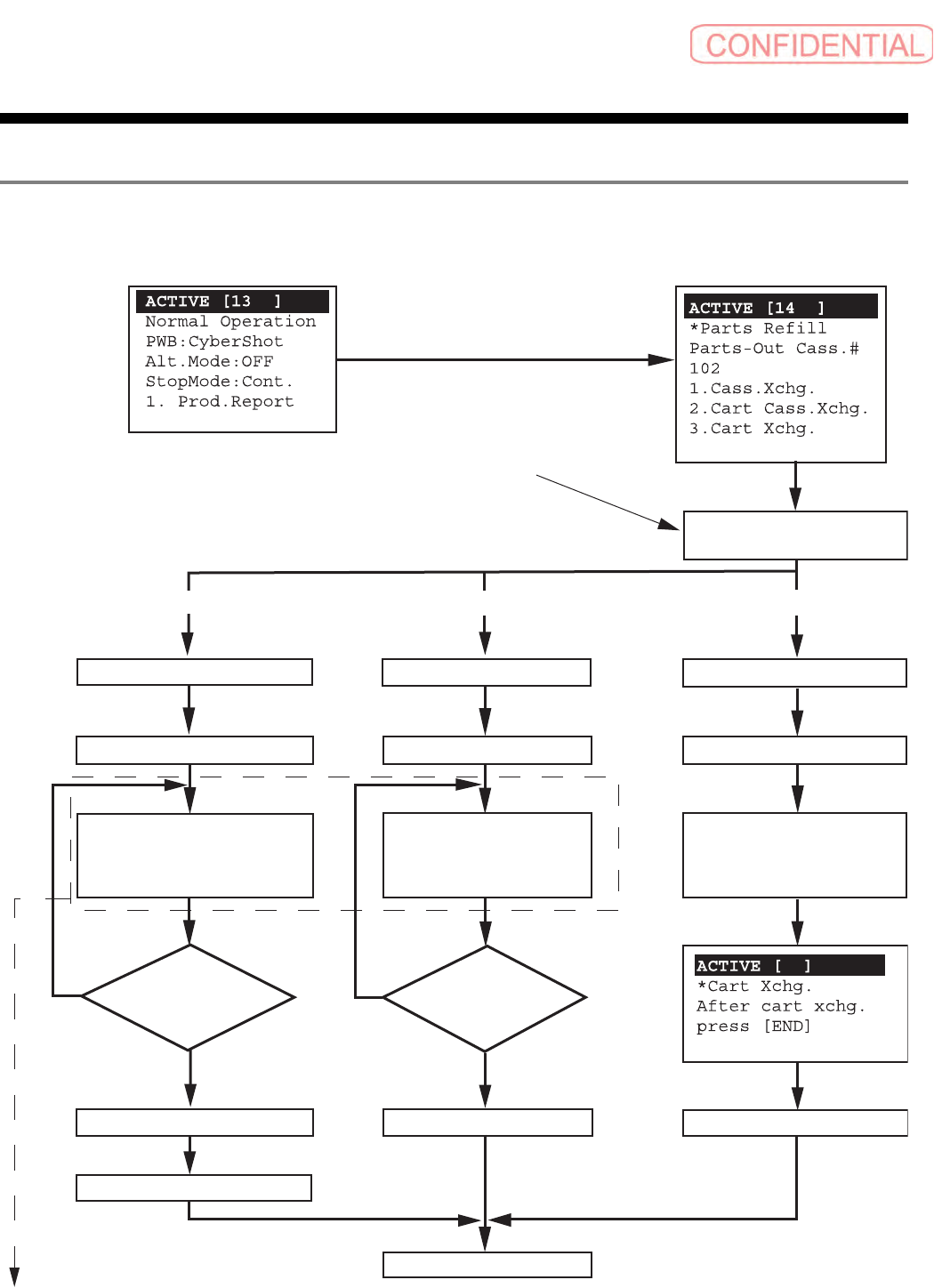

5.2.1 零件交换概略流程
零件交换概略步骤如下。
图
5-1
正常运转中
不存在条形码确认为「無 」
( 无 ) 的条件
1. 供料器交换
2. 台车供料器交换 3. 台车整体交换
参照条形码确认
形式
A、B、C
零件交换屏幕
是
是
否否
解除锁定安全门
安全门开启
全部交换完成
了吗？
交换显示号码的供料器
（确认零件
ID）
安全门关闭
锁定安全门
台车下降
台车取出
交换显示号码的供料
器 （确认零件
ID）
全部交换完成
了吗？
台车上升
Prod.Report 画面
输入操作者
ID 条形码
台车下降
台车取出
推入搭载未缺料供料
器的其它台车
台车上升
不存在条形码确认为「無 」
( 无 ) 的条件
