操作篇 1. 系统概要 SI-F130 1-3 1.3.2 电器控制规格 1.3.3 标准附件 项目 内容 备注 控制方式 · 32 位复合的 CPU 方式 ·复合工作的 OS 、及 Wi ndows 2000 的复合 OS 控制 · AC 服务器马达的半封闭循环方式 (R T 轴全封 闭 循环控制 ) 表示及操作 · 15 英寸彩色 TFT 液晶触摸屏监视器 (1024 × 768 点、日语表示 ) ·各种操作 ( 观看和触摸设计…
操作篇
1. 系统概要
1-2
SI-F130
1.3 设备规格
1.3.1 机器规格
项目 内容 参照项目
基板的流向
（以前侧为基准）
左→右、右→左
基板的搬送高度
标准
900mm+ 30, － 10
SMEMA
对应 ( 选配 )
37
～ 38 英寸 (939.8 ～ 965.2mm)
对象零件
标准
0603 ～□ 12( 移动照相机方式 )(0402
请另行商谈 )
＊□ 9.6 以上的吸着姿势± 10°以内
□
6 ～□ 25 ( 固定照相机／选配 )
＊厚度 1mm 以上、 6mm 以下
1.4.3 装着吸嘴头的
构成
零件供给形式
零件供料器
(GAK 系列 )
8mm
宽 纸料带
1.7.1 零件供料器的
种类
8mm 宽 塑料料带
12mm 宽 塑料料带
16mm 宽 塑料料带
24mm 宽 塑料料带
32mm 宽 塑料料带
32mm 宽 纸料带
供料器最大装载数
前侧
40 根 + 后侧 40 根 ( 共计 80 根 )
*8mm
供料器换算
1.7.2 零件供料器的
安装方法
吸嘴头构成
12 支吸嘴 /1 支吸嘴头
1.4.3 装着吸嘴头的
构成
安装节奏
（最适合条件）
0.139 sec.( 移动相机 ):SI-F130
1.0sec.(
固定相机 / 选配 )
零件装着方向 0°～ 360° 1.5.2 零件装着姿势
基板
L/UL 时间
实际基板更换时间是零 （最适合条件下）
（根据
NC 资料、基板尺寸而不同）
对象基板
尺寸
最小：
50 × 50mm
最大：460 × 360mm
1.5.1
印刷基板的设
计规格
厚度
0.5 ～ 2.6mm( 对于 0.4mm 以下和 2.6mm
以上的基板厚度请另行商谈）
装着许可范围
最小：
50 × 42mm
最大：460 × 352mm
零件认识方式 反射照明、透射照明
1.4.3 装着吸嘴头的
构成
周围温度
15 ℃～ 30 ℃
环境湿度
30% ～ 70%( 不可有结露 )
机器重量 1,560kg( 仅本体 )
机器尺寸
长
1,220mm ×宽 1,400mm ×高 1,545mm
(
不含输送带突出部分 /PC 键盘 / 信号塔 )
1.8 SI-F130
的外形
尺寸图
操作篇
1. 系统概要
SI-F130
1-3
1.3.2 电器控制规格
1.3.3 标准附件
项目 内容 备注
控制方式
·
32 位复合的 CPU 方式
·复合工作的
OS、及 Windows
2000 的复合 OS
控制
·
AC 服务器马达的半封闭循环方式 (RT 轴全封闭
循环控制 )
表示及操作
·
15 英寸彩色 TFT 液晶触摸屏监视器
(1024 × 768 点、日语表示 )
·各种操作 ( 观看和触摸设计 )
·关于机器运转及生产管理的信息表示
·机种资料的表示和编辑
·打印机输出
·打印机仅输出英语
·仅是机种资料的一部分
·生产管理信息
·机种文件的条码输出
·关于手动控制器的各种操作和表示
输出规格
:
英语
汉语 ( 繁体字 )
西班牙语
零件位置补正方式
·芯片零件、
SOP、 QFP 等的影像认识
·
通过基板认识标记的
影
像认识，补
正
位置偏离和歪斜
程序功能
·
DAS 功能 (Date Arrangement Software)
·自动补料功能
·补料标帜功能
·交替零件供给部功能
·供给位置补正
·零件缺料动作设定功能
NC 资料步骤数 最大 10,000 步骤
不良标记检出 ·用基板认识相机检出
资料输入输出方法
·
3.5 英寸软盘
·使用键盘或手动控制器进行资料输入
· RS232C 通信
( 通信用硬件及软件是选配 )
使用电源 / 消耗电力 交流 3 相 200V±10% 50/60Hz 15A 2.0KVA
使用空气压 0.49 ～ 0.5 MPa
空气消耗量 大约 10L/min. ( 大约 50Nl/min.)
1
操作说明书 1 册
2
零件清单 CD-ROM 1 张 ( 日语·英语双语
注释
)
3
固定针 针 10 根
4
固定针模块 5 个模块
5
机器资料备份 1 个
6
空气流入口
高频耦合器
20PM、 20SH
(1/4
”软管用 )
7
脚座 4 个
8
螺栓帽 4 个
9
打印机卷纸 1 卷
10
连接套件 支架 2 个，线缆 (0.35mm)1 根连接SI-F 系列的套件
11
垃圾盒 2 个
12
Windows2000
使用许可书 1 份
操作篇
操作篇操作篇
操作篇
1. 系统概要
1-4
SI-F130
1.4 机器构成
机器构成机器构成
机器构成

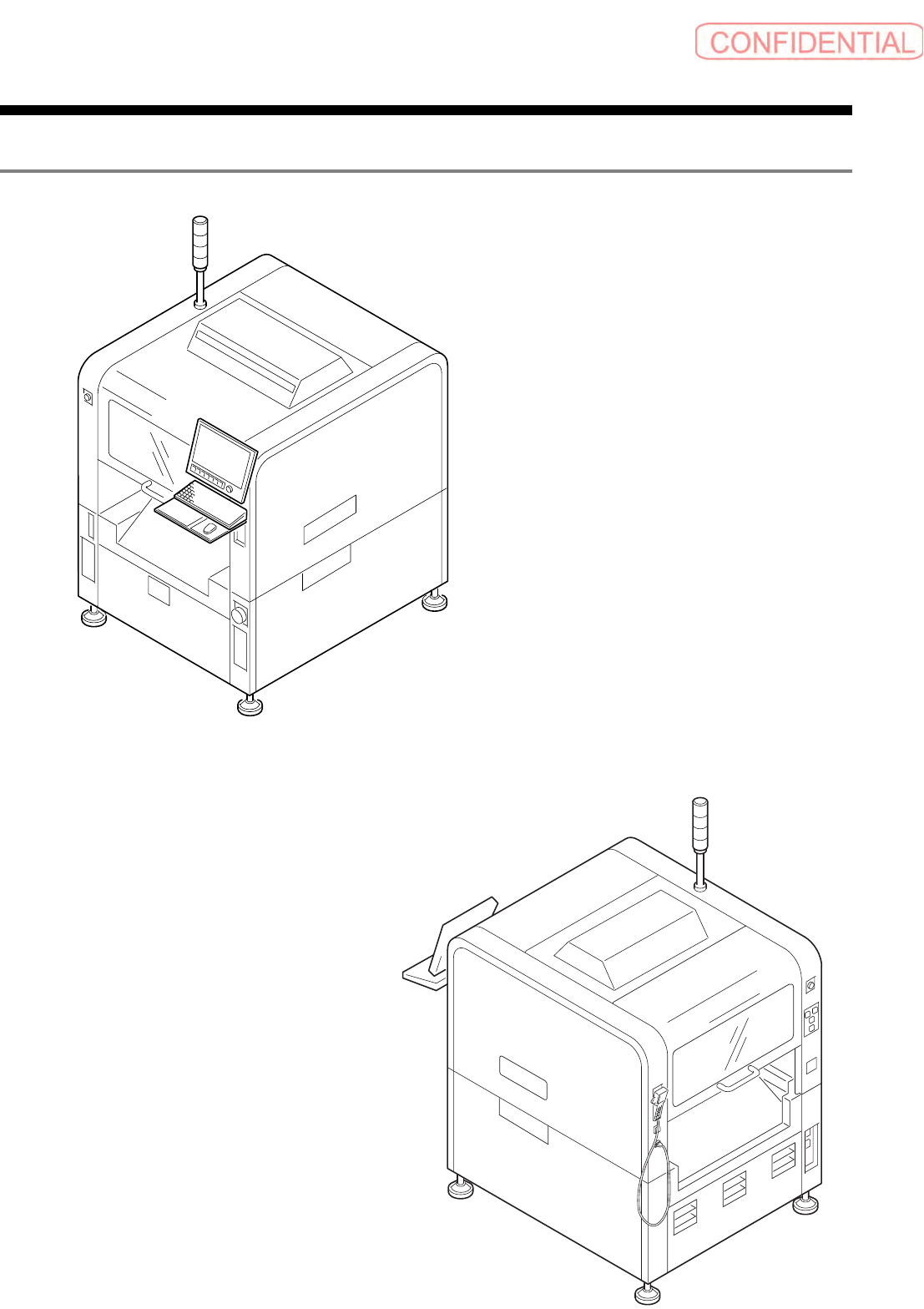

1.4.1 整体图
整体图整体图
整体图
前面
前面前面
前面
后面
后面后面
后面
