零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 1 章 操作 1-44 SI-F130/SI-F 209 在粗定位中利用本體 ( 在粗定位中利用本体 ) ：设定在计算零件大致位置时是否使用本体的信息。 当明确显现出本体 时有效。 没有脚的异型零件因为无法通过脚进行定位，一定要在粗定位时使用本体。 角度偏離容許值 ( 角度偏离容许值 ) ：根据认 识获得的零件角度，设定了与假想 零件存在时的角度 有偏离…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-43
本體輔助樣本 ( 本体辅助样本 ) ：指定本体检出时使用的样本系数。将系数设定为 1 时，使用全部
画素识别本体。
将系数设定为
2 时，在 2 × 2 画素中选择代表点进行本体识别。本体辅助样本取得越大，要用
识别时间越短。仅有选中了本体辅助样本自动确认时有效。
本體輔助樣本 ( 本体辅助样本 ) － 自動 ( 自动 ) 确认 ：设定是否自动计算适当本体辅助样本。
本體判定臨界值 ( 本体判定临界值 ) ：使用本体粗定位时，为了判断是否用本体定位而设定的临界
值。
本體對腳極性 ( 本体对脚极性 ) ：设定本体和脚哪一个看起来更亮一些。通过明暗选择。
高精度模式 ( 高精度模式 ) ：设定是否为了得到更正确的认识结果而在高精度模式下测定脚前端。
在定位的過程中使用設定腳 ( 在定位的过程中使用设定脚 ) ：设定在探求设定脚时，是否进行设定
脚的整列。
在通常情况下，请选中。但是，发生认识错误，设定脚重复时，本体内存在设定脚的情况下，请
不要选中。
掃描接地面的位置 ( 扫描接地面的位置 ) ：设定是否确认被检出脚的所有位置都在零件数据上定义
的位置。
若本确认无效，脚位置不再成为判断认识
OK/NG 的基准。
檢查腳缺損 ( 检查脚缺损 ) ： 检查脚的欠缺，有在找不到资料上定义脚时，设定是否将认识转为
NG。
若本确认无效，全部脚检出这一条件不再作为判断认识
OK/NG 的基准。
位置偏離容許值 ( 位置偏离容许值 ) － 全部畫面 ( 全部画面 ) ：零件认识时对全部画面进行认识。
位置偏離容許值 ( 位置偏离容许值 ) － 指定位置 ( 指定位置 ) ：零件认识时在指定领域内进行认
识。分割认识时，仅可以使用位置偏离容许值指定位置。
位置偏離容許值 ( 位置偏离容许值 ) － 根據零件尺寸自動地進行計算 ( 根据零件尺寸自动地进行计
算
) ：考虑零件认识时的角度、角度偏离容许值，自动地设定认识领域进行认识。

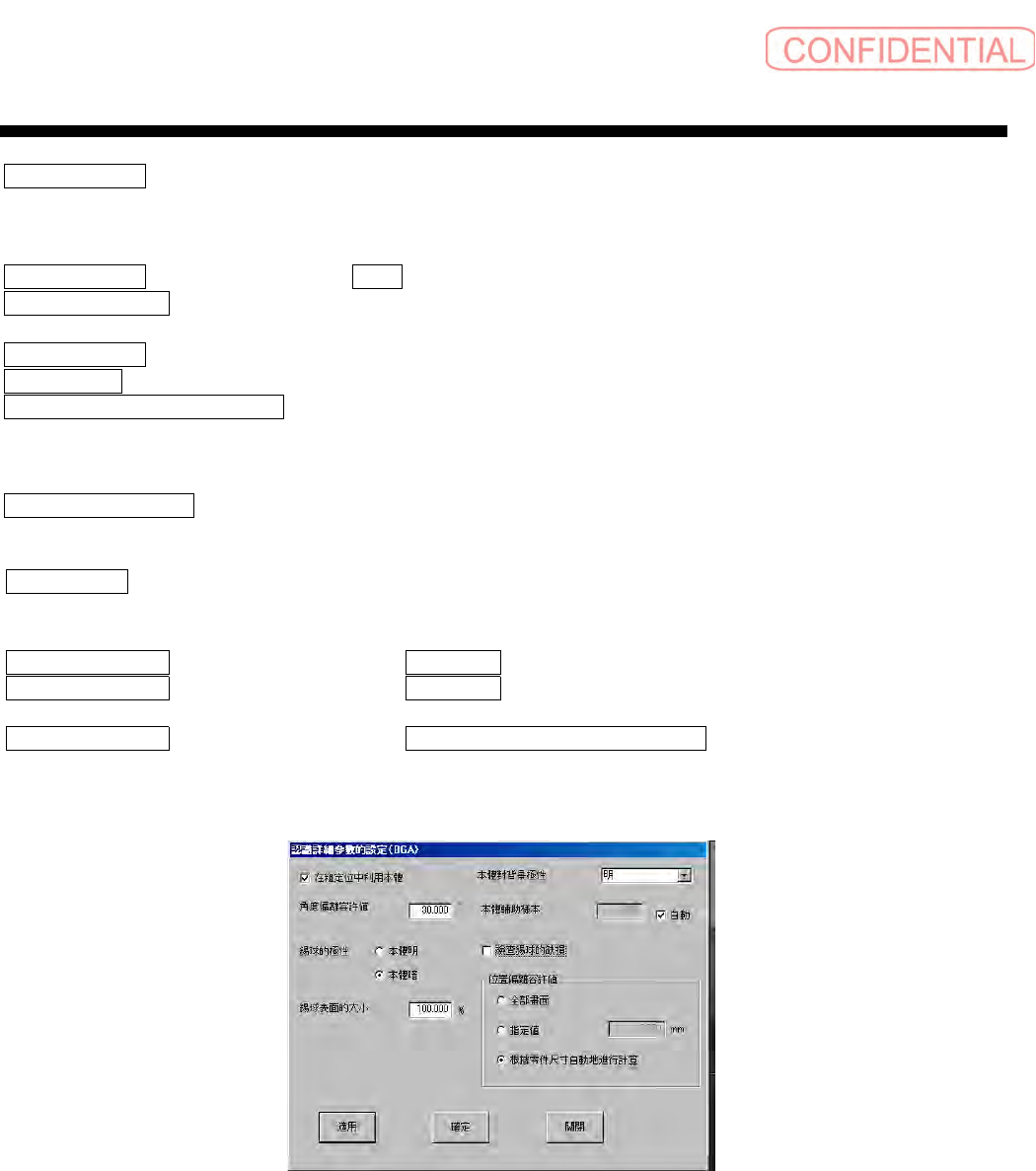

图
3.6.4-3
認識詳細參數的設定
(
认识详细参数的设定
)
画面 （
BGA
零件）
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-44
SI-F130/SI-F209
在粗定位中利用本體 ( 在粗定位中利用本体 ) ：设定在计算零件大致位置时是否使用本体的信息。
当明确显现出本体时有效。
没有脚的异型零件因为无法通过脚进行定位，一定要在粗定位时使用本体。
角度偏離容許值 ( 角度偏离容许值 ) ：根据认识获得的零件角度，设定了与假想零件存在时的角度
有偏离时的容许角度偏离量。
錫球的極性 ( 锡球的极性 ) ：设定本体和锡球哪一个看起来更亮一些。选择本体的明暗。
錫球表面的大小 ( 锡球表面的大小 ) ：请设定资料上定义锡球的尺寸与影像上显现锡球尺寸的比率。
锡球尺寸，依本体颜色而定。例如，本体是白色时，锡球周围就会出现像黑影部分，在这种情况
下，显现到影像上的外观锡球直径比实际锡球直径看起来大。又当本体是黑色时，看起来锡球中
心比锡球边界部分亮。在这种情况下，外观上锡球的直径就是闪亮的部分，看起来比实际锡球尺
寸小。请根据实际零件状况，设定 （显现到影像上的外观锡球直径）
/ （实际物理锡球直径）×
100 的值。
本體對背景的極性 ( 本体对背景的极性 ) ：设定零件本体和背景的明暗差。在明·暗·不考虑中选
择。
本體輔助樣本 ( 本体辅助样本 ) ：指定本体检出时使用的样本系数。将系数设定为 1 时，使用所有
画素识别本体。
将系数设定为
2 时，在 2 × 2 画素中选择代表点进行本体识别。本体辅助样本取得越大，要用
的识别时间越短。
仅有选中了本体辅助样本自动确认时有效。
本體輔助樣本 ( 本体辅助样本 ) － 自動 ( 自动 ) 确认 ：设定是否自动计算适当本体辅助样本。
檢查錫球的缺損 ( 检查锡球的缺损 ) ：设定是否检查锡球的欠缺，有在资料上被定义但却找不到锡
球时，是否将认识转为
NG。
若将本选项设定为无效，按照判断认识
OK/NG
的
基准，所有
锡球
检出
的
条件都没有了。
位置偏離容許值 ( 位置偏离容许值 ) － 全部畫面 ( 全部画面 ) ：零件认识时对全部画面进行认识。
位置偏離容許值 ( 位置偏离容许值 ) － 指定值 ( 指定值 ) ：零件认识时在指定的领域内进行认识。
分割认识时，仅可以使用位置偏离容许值指定位置。
位置偏離容許值 ( 位置偏离容许值 ) － 根據零件尺寸自動地進行計算 ( 根据零件尺寸自动地进行计
算
) ：考虑零件认识时的角度、角度偏离容许值，自动地设定认识领域进行认识。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-45
3.7 资料存储画面
资料存储画面资料存储画面
资料存储画面
图
3.7
資料存儲
(
资料存储
)
画面
資料存儲 ( 资料存储 ) ：进行零件数据的存储。
