2. 维修检查
2-22
SI-F130
每 1 个月

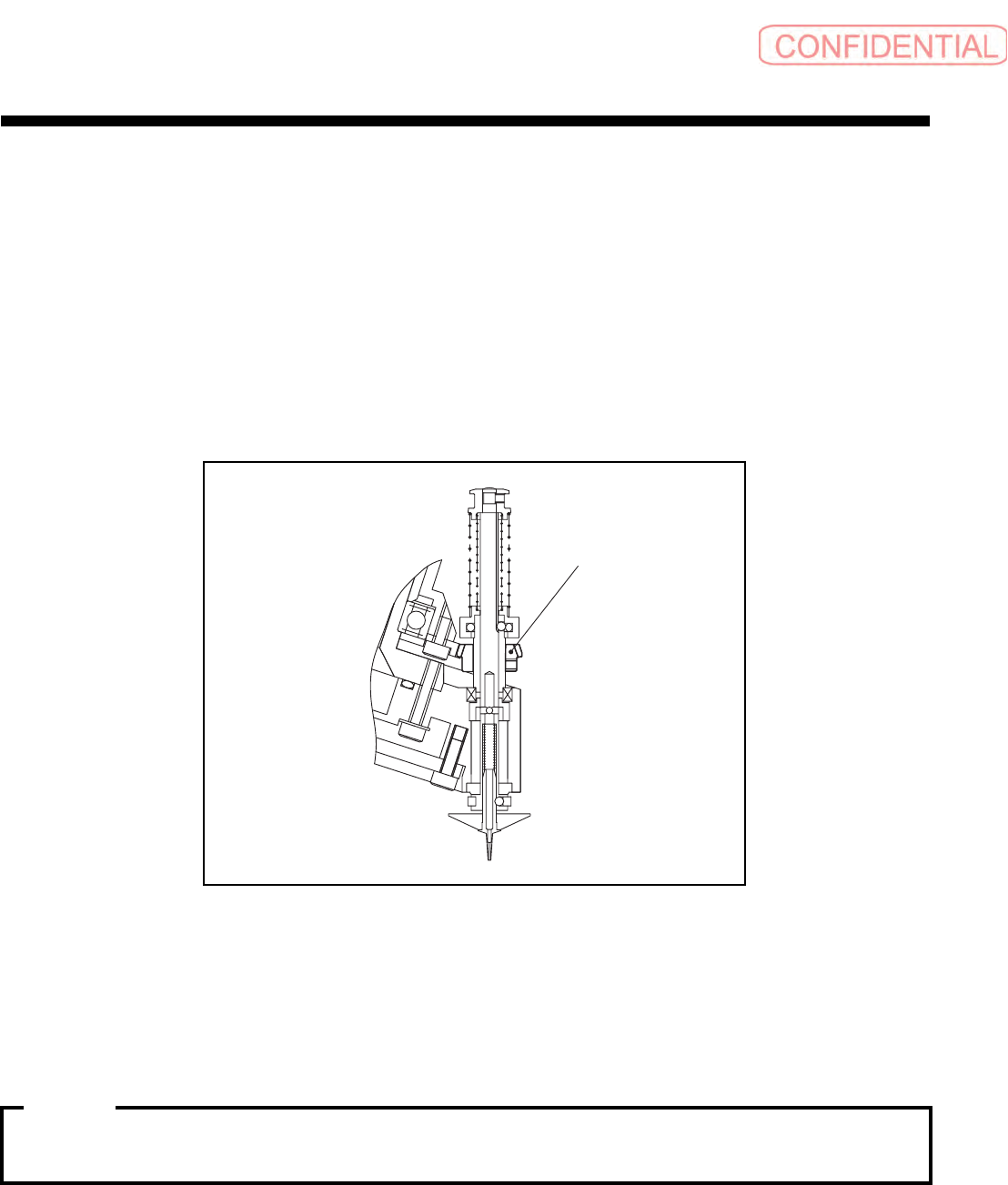

(6) 装着吸嘴头的小齿轮的磨损检查
[ 作业功能 ]
保持吸嘴装着吸嘴头部小齿轮随着吸着·装着动作的进行会剧烈地旋转。如果油用完，会造成齿
轮异常磨损，所以需要定期进行检查并根据需要上油。
[ 维修检查位置 ]
装着吸嘴头的小齿轮 (12 个 )
[ 维修检查需要准备的对象 ]
润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 )、干净抹布
( 小齿轮更换时：小齿轮、六角扳手套装、齿轮清理调整治具 ( 选配 ))
[ 作业顺序 ]
1. 用手缓慢地旋转 RN 轴 ( 即交替小齿轮和大齿轮的咬合 ) 同时用手使内部旋转轴上下运动，
并确认在此过程中没有阻碍，动作顺畅进行。如果齿轮之间出现较大空隙等异常情况，需要
更换小齿轮。请按照下一页的
[ 小齿轮更换调整步骤 ] 更换小齿轮。
2. 如果没有异常，依次对 12 个小齿轮用手薄薄地涂上润滑油。
3. 将附着在小齿轮侧面上多余润滑油除去。
小齿轮高速旋转时，多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导
致质量问题。
小齿轮
注意
注意注意
注意 :
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-23

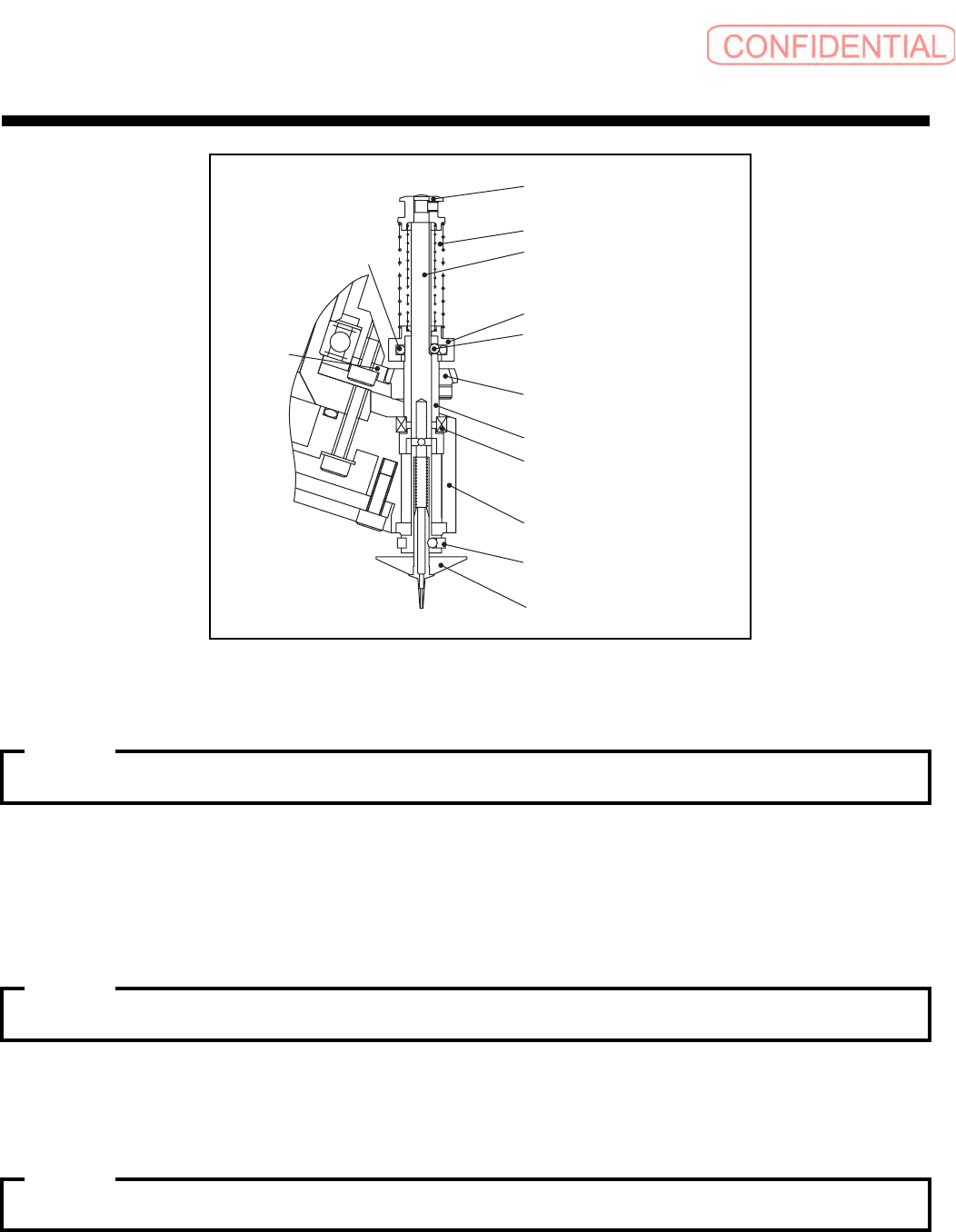

[ 小齿轮更换调整步骤 ]
1. 旋转吸嘴，同时缓慢地向下拔出。
在以下作业中，卸下弹簧后，要在下面托住内轴，防止其落下。
2. 松动内部旋转轴弹簧押头的螺丝 (H2 × 2 颗 ) 并取下。
3. 卸下内部旋转轴回复弹簧。
4. 去掉螺帽。
5. 松动固定小齿轮的螺丝 (H2.5 × 2 颗 )。
6. 卸下内部旋转轴。
7. 同时卸下外部旋转轴、小齿轮。
这时，注意不要让外部旋转轴上的钢球
(
直径：
2mm
、
3
个
)
掉落下来。
8. 更换小齿轮。
9. 安装外部旋转轴和小齿轮。这时不固定小齿轮的螺丝。
10. 安装内部旋转轴。
11. 安装螺帽。
此时请确认外部旋转轴的钢球在内轴的槽中。
12. 恢复内部旋转轴回复弹簧。
13. 将内部旋转轴弹簧安装到内部旋转轴中，安装螺丝 (H2 × 2 颗 )，用扭矩 1.5kgf· cm 进
行固定。
14. 松动齿轮清理调整治具的锁定螺丝，将治具填隙片滑动到吸嘴头一侧。
15. 将齿轮清理调整治具的调节杆放在小齿轮和吸嘴头之间，并将治具碰到吸嘴头下面，拧紧安
装螺丝。（小齿轮被治具调节杆向上托，大齿轮和小齿轮的咬合缝隙消失。）
注意
注意注意
注意
:
内部旋 转轴弹簧押头
内部旋 转轴回复弹簧
内部旋 转轴
螺帽
陶瓷螺栓
小齿轮
外部旋转轴
培林
吸嘴头
硅酮环
吸嘴
大齿轮
O 型环
(
φ
2 3 个 )
(H2.5X3 2
个 )
注意
注意注意
注意 :
注意
注意注意
注意 :
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-24
SI-F130
16.

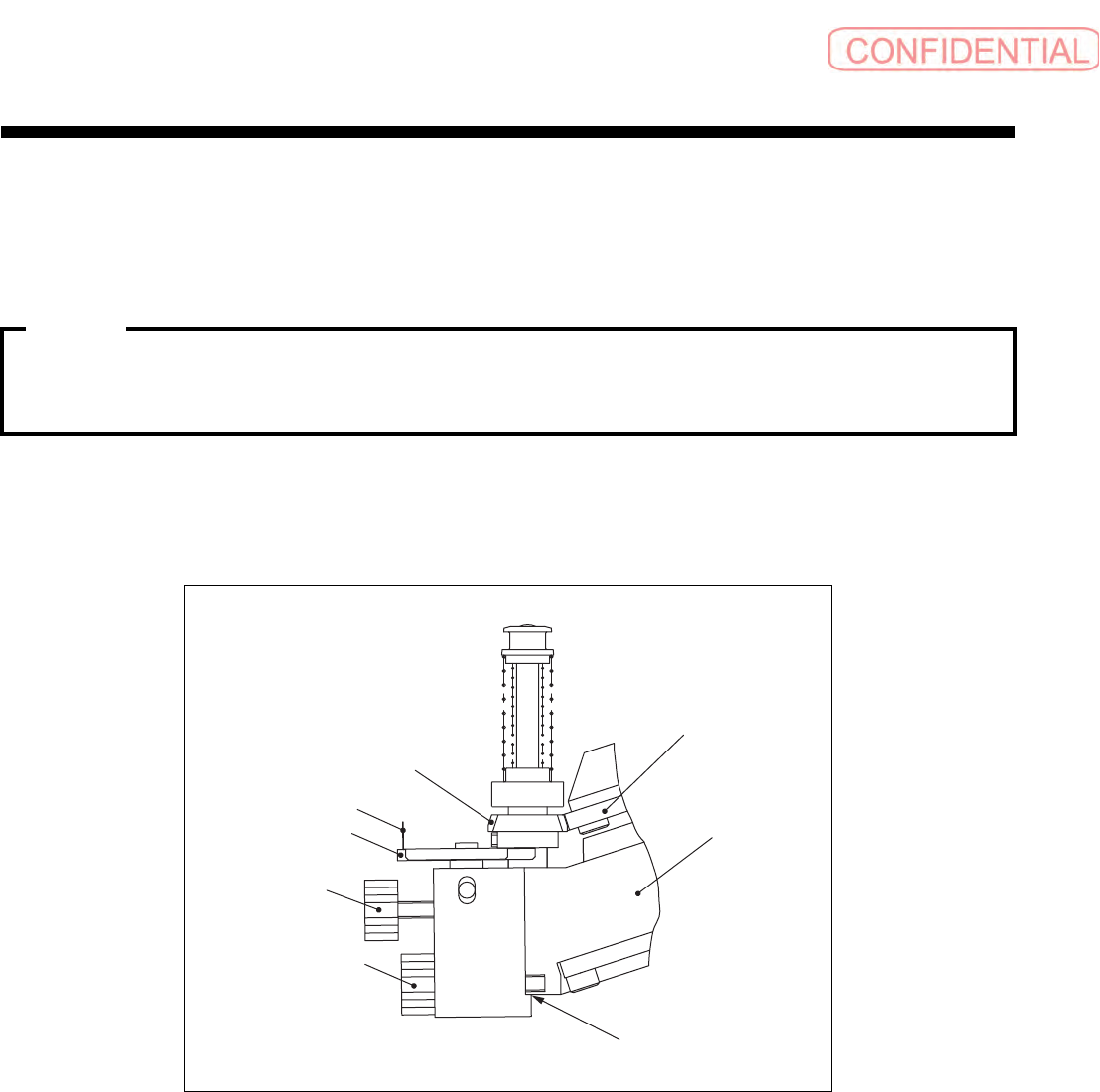

拧紧齿轮清理调整治具的锁定螺丝，将治具填隙片滑动到面前并从小齿轮下方拔下。
17. 将小齿轮滑动到治具填隙片厚部分下侧，然后轻轻按在治具调节杆上。
18. 按照从小齿轮螺丝 （H2.5 × 2 颗）上方来看逆时针的顺序按照砖矩 2kgf· cm 进行拧紧。
19. 在小齿轮上薄薄地涂上润滑油。
·擦去附着在小齿轮侧面上多余润滑油。
·小齿轮高速旋转时，多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导
致质量问题。
20. 用手旋转 RN 轴，一边替换小齿轮和大齿轮的咬合一边用手上下运动内部旋转轴，确认毫
无阻碍顺畅地动作。
注意
注意注意
注意 :
大齿轮
吸嘴头
碰合
小齿轮
填隙片
捍
锁定螺丝
固定螺丝
(H2.5X3 2 个 )
