零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 SI-F130/SI-F 209 2-43 会出现异型 本體設定 ( 本体设定 ) 画面。 图 1.6-8 本體設定 ( 本体设定 ) 画面 首先，不要用缺省显 示的长方形的资料，点击监 视器的长方形线，选择 ( 红线 ) 。 图 1.6-9 缺省图形的删 除
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-42
SI-F130/SI-F209

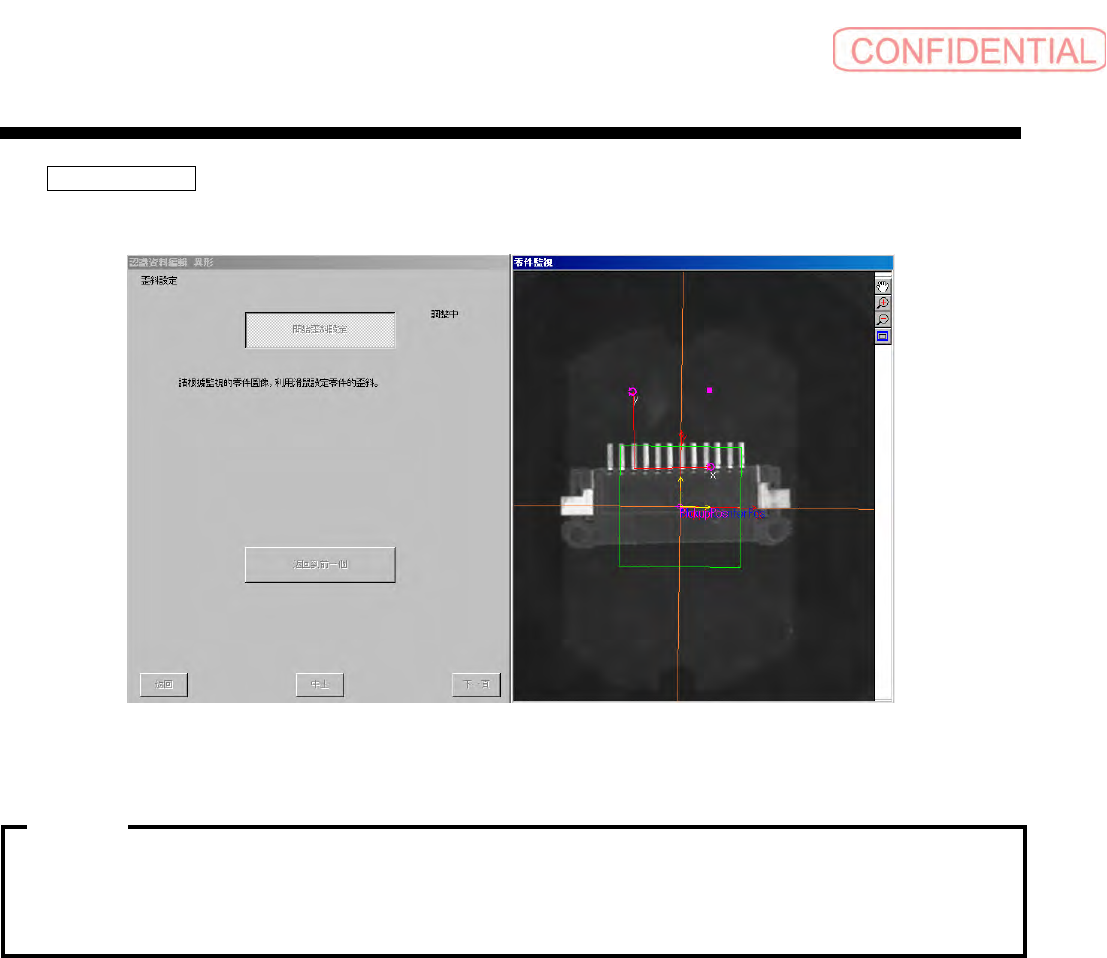

点击 開始歪斜設定 ( 开始歪斜设定 ) 钮，回转零件监视器上绿线的矩形框，与零件的歪斜相吻合。
通过与歪斜相吻合，能够在正确的角度下，执行资料生成。
图
1.6.1-2
歪斜設定
(
歪斜设定
)
画面
·
··
·
即使零件吸着时没很好地吸着，通过歪斜设定使角度相吻合，也可以在正确的角度下执行资
料生成。
·
··
·
在歪斜设定上，设定的角度成为零件资料的基本坐标。如果零件的
0
°和基准坐标的
0
°被
设定为不同，就无法执行正确角度的装着。
注意
注意注意
注意 :
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-43

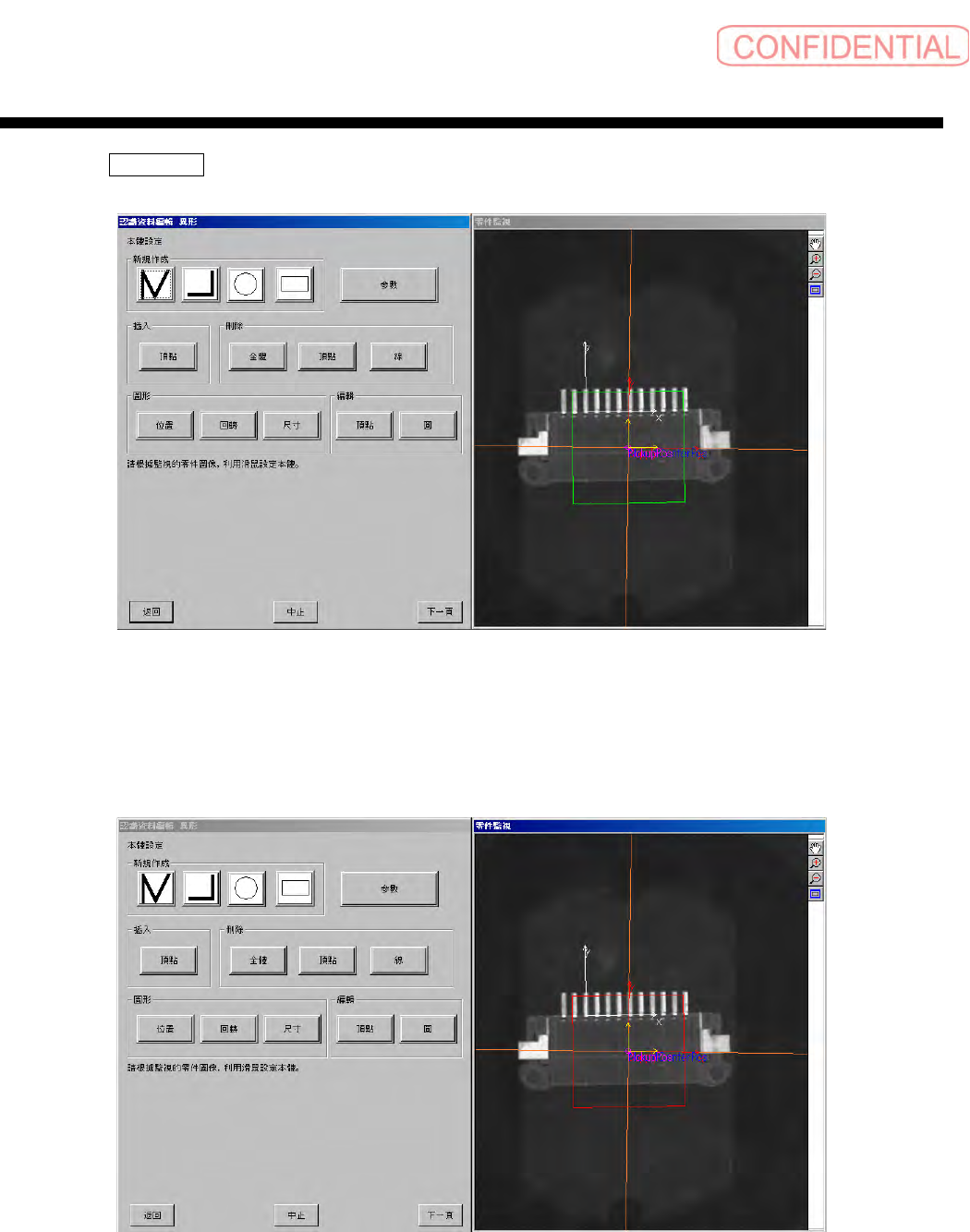

会出现异型 本體設定 ( 本体设定 ) 画面。
图
1.6-8
本體設定
(
本体设定
)
画面
首先，不要用缺省显示的长方形的资料，点击监视器的长方形线，选择 ( 红线 )。
图
1.6-9
缺省图形的删除
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-44
SI-F130/SI-F209

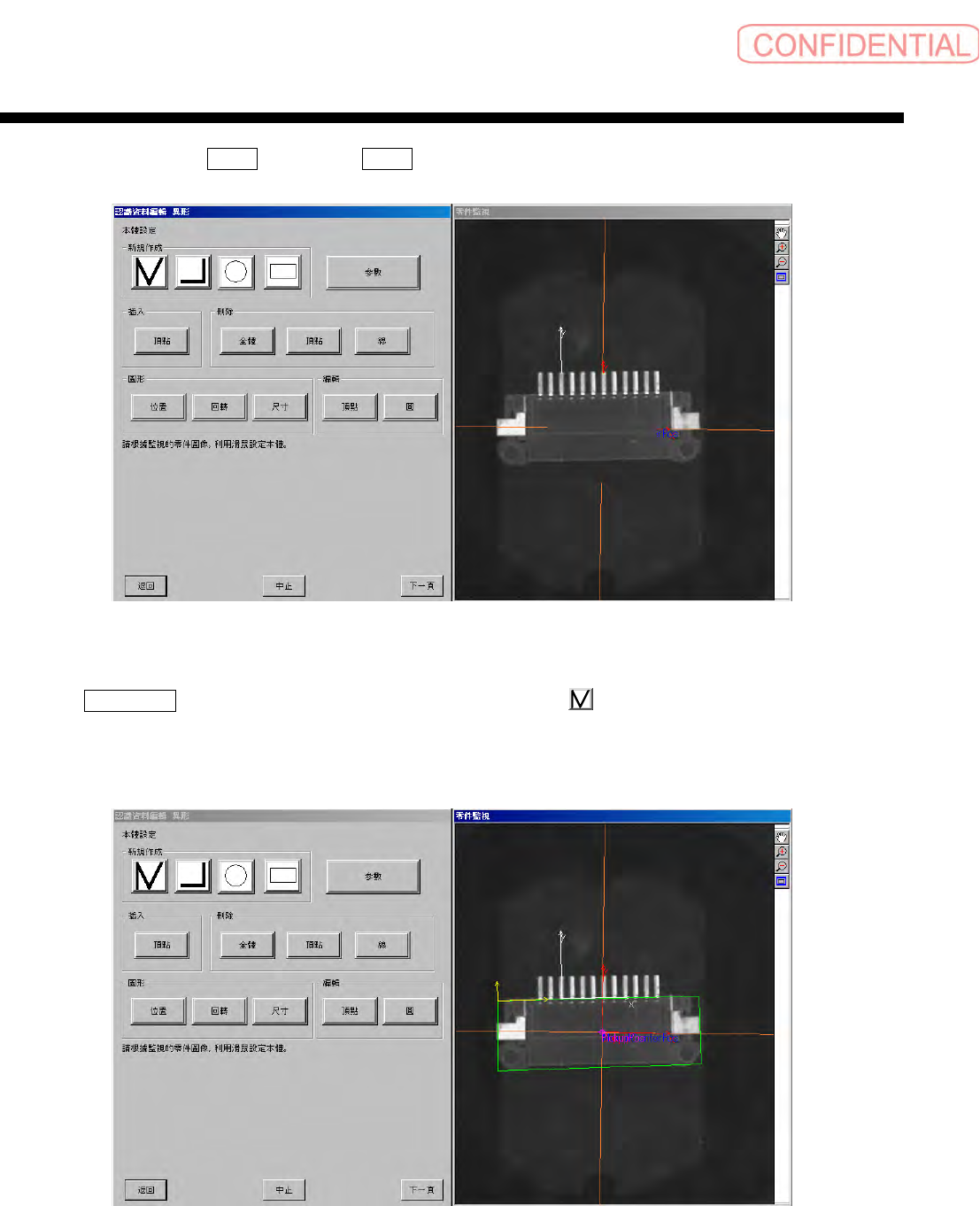

在被选择的状态下，用 刪除 ( 删除 ) － 全體 ( 全体 ) 删除线。
图
1.6-10
缺省图形的删除
画面
重新点击 新規作成 ( 新建 ) 上的多边折线按钮 ( 新建的最左边 钮 )，在零件监视器上描画本体部
分。
（多边折线的鼠标操作是在零件监视器上左点选描画起点，再次左点选描画中间点…，最后左点选与
起点重合的点，制作闭合多边折线。）
图
1.6-11
本体图形制作
画面
