零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 2-46 SI-F130/SI-F 209 点击 下一頁 ( 下一页 ) ，会出现 零件的中心設定 ( 零件的中心设定 ) 画面。 图 1.6.- 14 零件的中心 設定 ( 零件的中心 设定 ) 画面 执行零件存储中心 设定，点击 零件存儲中心設 定開始 ( 零件存储中心设定开 始 ) 钮，开始设定。 使用鼠标使存储时 的中心位置移动，用…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-45

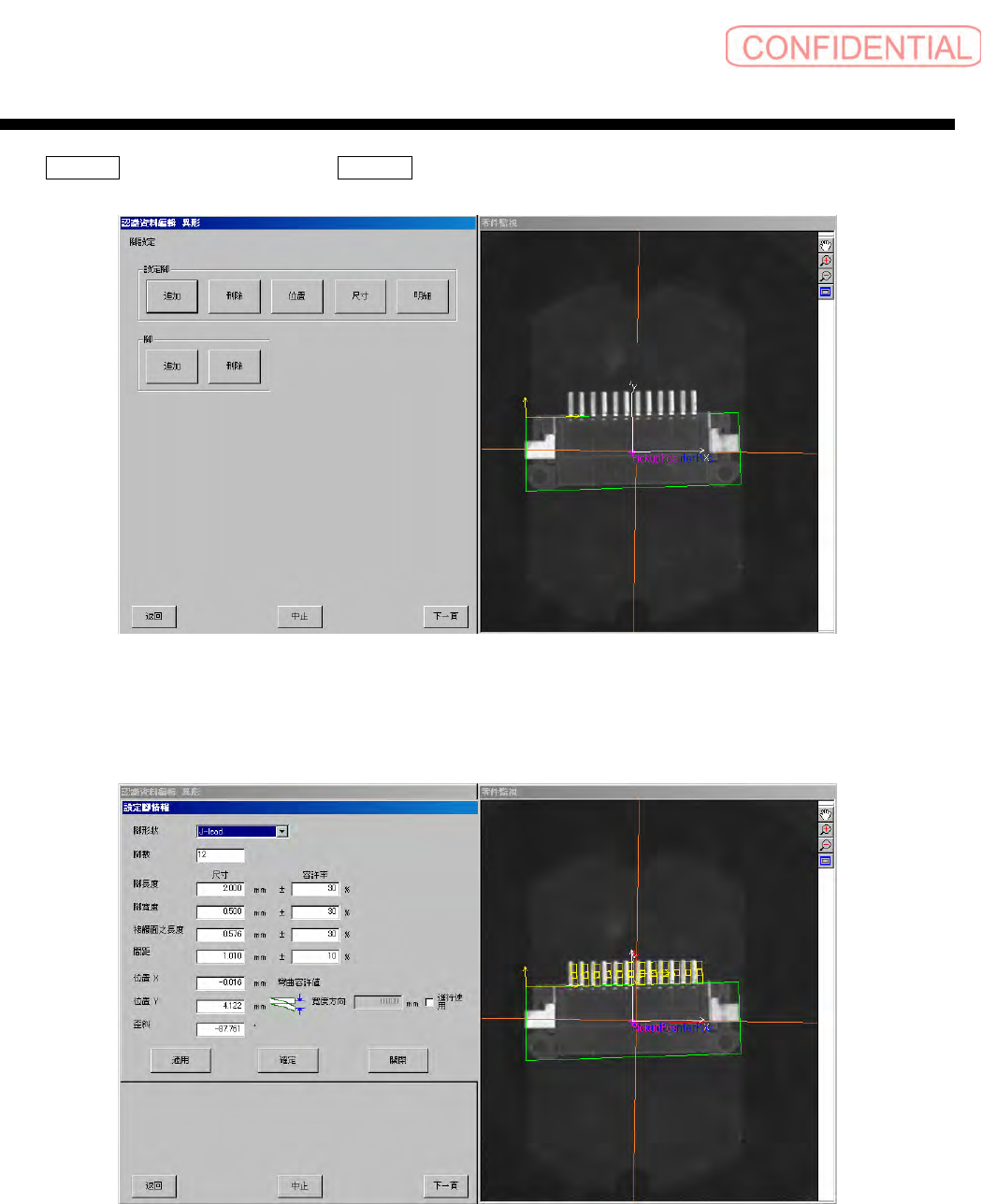

点击 下一頁 ( 下一页 ) 钮，会出现 腳設定 ( 脚设定 ) 画面。
图
1.6-12
腳設定
(
脚设定
)
画面
用脚设定的追加、位置、尺寸在零件监视器上描写脚信息。
图
1.6-13
脚信息的描写
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-46
SI-F130/SI-F209

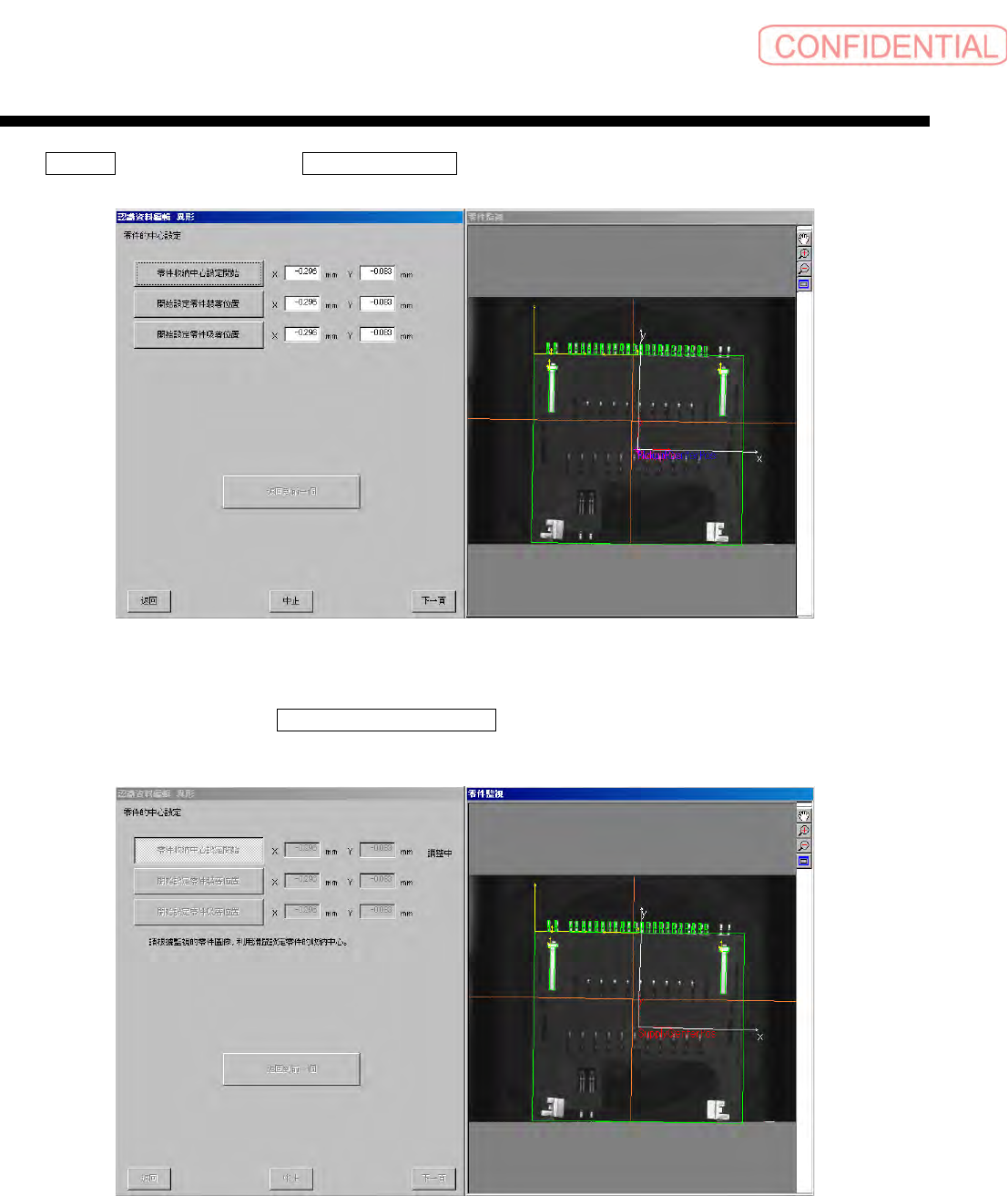

点击 下一頁 ( 下一页 )，会出现 零件的中心設定 ( 零件的中心设定 ) 画面。
图
1.6.-14
零件的中心設定
(
零件的中心设定
)
画面
执行零件存储中心设定，点击 零件存儲中心設定開始 ( 零件存储中心设定开始 ) 钮，开始设定。
使用鼠标使存储时的中心位置移动，用鼠标右键确定位置。
图
1.6-15
零件存储中心设定
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-47

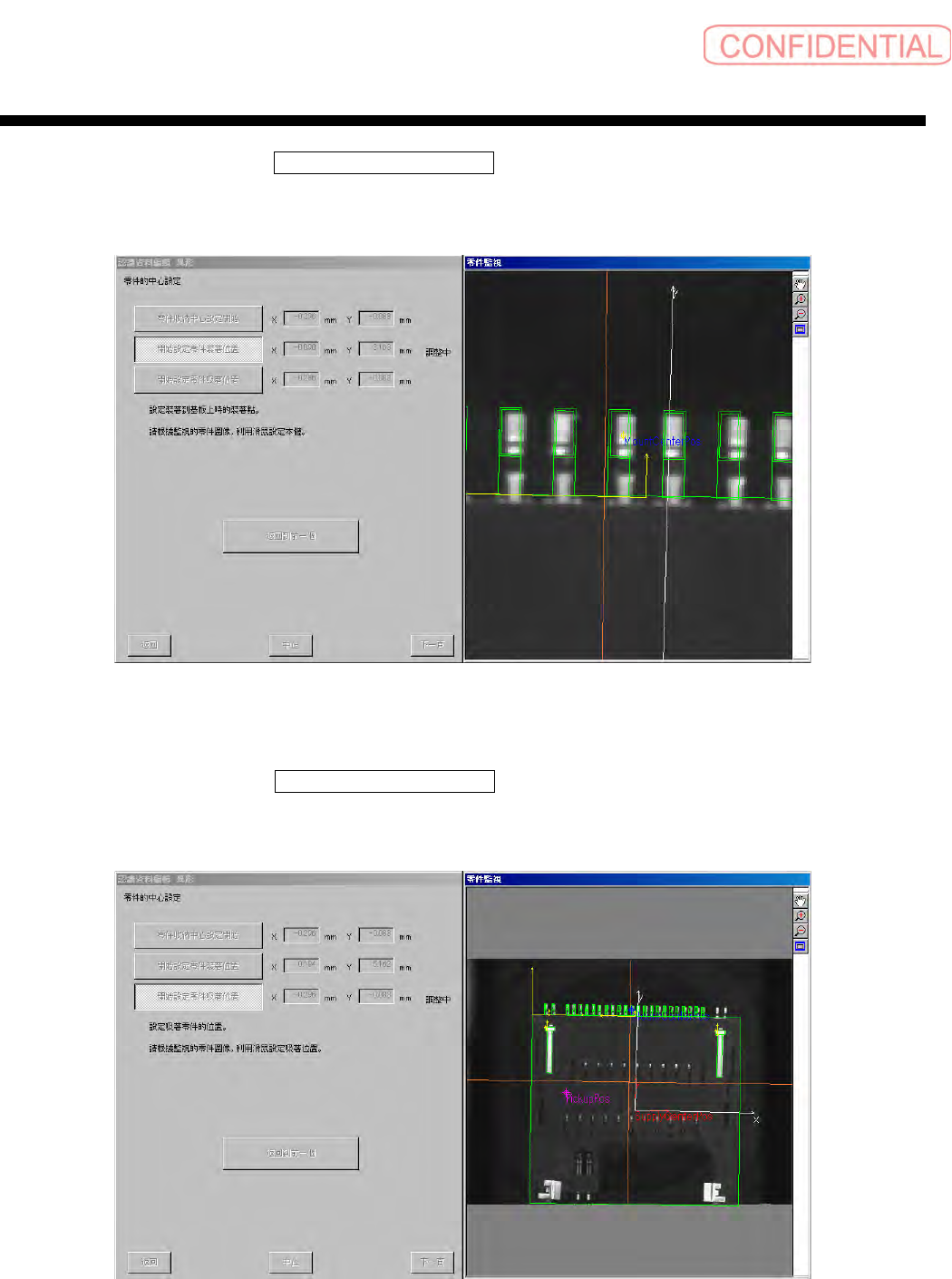

进行零件装着位置设定。点击 開始設定零件裝著位置 ( 开始设定零件装着位置 ) 钮，开始设定。
使用鼠标，使装着时的装着位置移动，用鼠标右键确定位置。
和
NC 资料的作法相同，请设定在本体中心、脚的中心等任意位置。
图
1.6-16
零件装着位置设定
执行零件装着位置设定。点击 開始設定零件吸著位置 ( 开始设定零件吸着位置 ) 钮，开始设定。
使用鼠标，使吸着时的吸嘴位置移动，用鼠标右键使位置确定。
因零件的吸着面上开孔等理由，想挪动吸着位置时，请设定想要执行吸着的任意位置。
图
1.6-17
零件吸着位置设定
