5.4 视觉操作
视觉操作视觉操作
视觉操作
执行用于认识基板和零件状态的相机和照明操作。
下面的认识用相机搭载在
SI-F130 上。
·认识基板上各种认识标记的基板相机。
·认识吸着零件的零件相机。
·认识零件吸着状态的吸着检查相机。
·大型零件认识用选配的固定相机大视野和选配的固定相机小视野。
下面的照明搭载在
SI-F130 上。
·基板相机用的基板照明。
·零件相机用的反射照明和透射照明。
·吸着检查相机用的吸着检查照明。
·固定相机大视野用选配的上层
/ 中层 / 下层各照明。
照相机的影像可以通过基板相机窗口、零件相机窗口、吸着检查相机窗口执行观察。
·用基板相机认识一定厚度的零件坐标时，根据相机照明和零件电极等光的反射情况，画面上坐
标值和实际值的间有时会存在误差。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
5. 手动操作
5-32
SI-F130
5.4.1 相机操作
相机操作相机操作
相机操作
[ 概要 ]
认识吸着零件窗口内显示出相机的零件相机，从大型零件认识用的选配固定相机大和相机小中选
择。常常显示认识基板上各种认识标记的基板窗口、认识零件吸着姿势的吸着检查窗口。
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 視覺 ( 视觉 ) 标签，出现以下的 視覺 ( 视觉 ) 画
面。

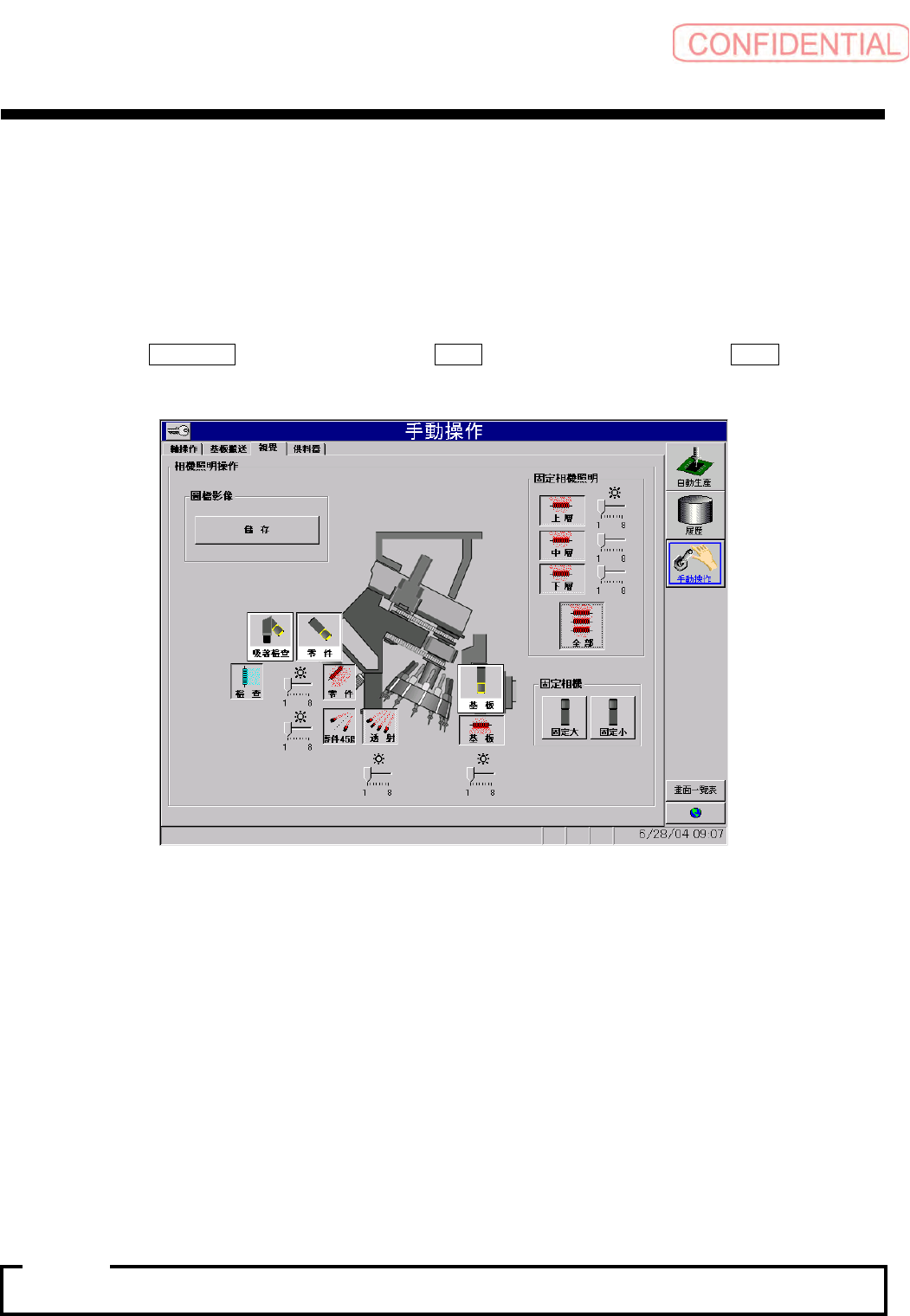

图
5.4.1
手動操作－ 視覺
(
手动操作－ 视觉
)
书面
在零件相机窗口内显示出影像的相机从 零件 ( 零件 ) 、 固定大 ( 固定大 ) 、 固定小 ( 固定小 )
中选择点击，在零件相机窗口内将显示选择相机的影像。
操作篇
操作篇操作篇
操作篇
5. 手动操作
SI-F130
5-33
5.4.2 照明操作
照明操作照明操作
照明操作
[ 概要 ]
欲使 [5.4.1 相机操作 ] 的各相机得到最佳影像，调整照明很重要。照明分基板相机用的基板照
明，零件相机用零件反射照明、透射照明、以及零件
45
。
照明、吸着检查相机用的吸着检查照
明，以及固定相机大视野用选配的上层
/ 中层 / 下层的各照明。在 SI-F130 中不能使用固定相
机小视野。
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 視覺 ( 视觉 ) 标签，出现以下的 視覺 ( 视觉 ) 画
面。

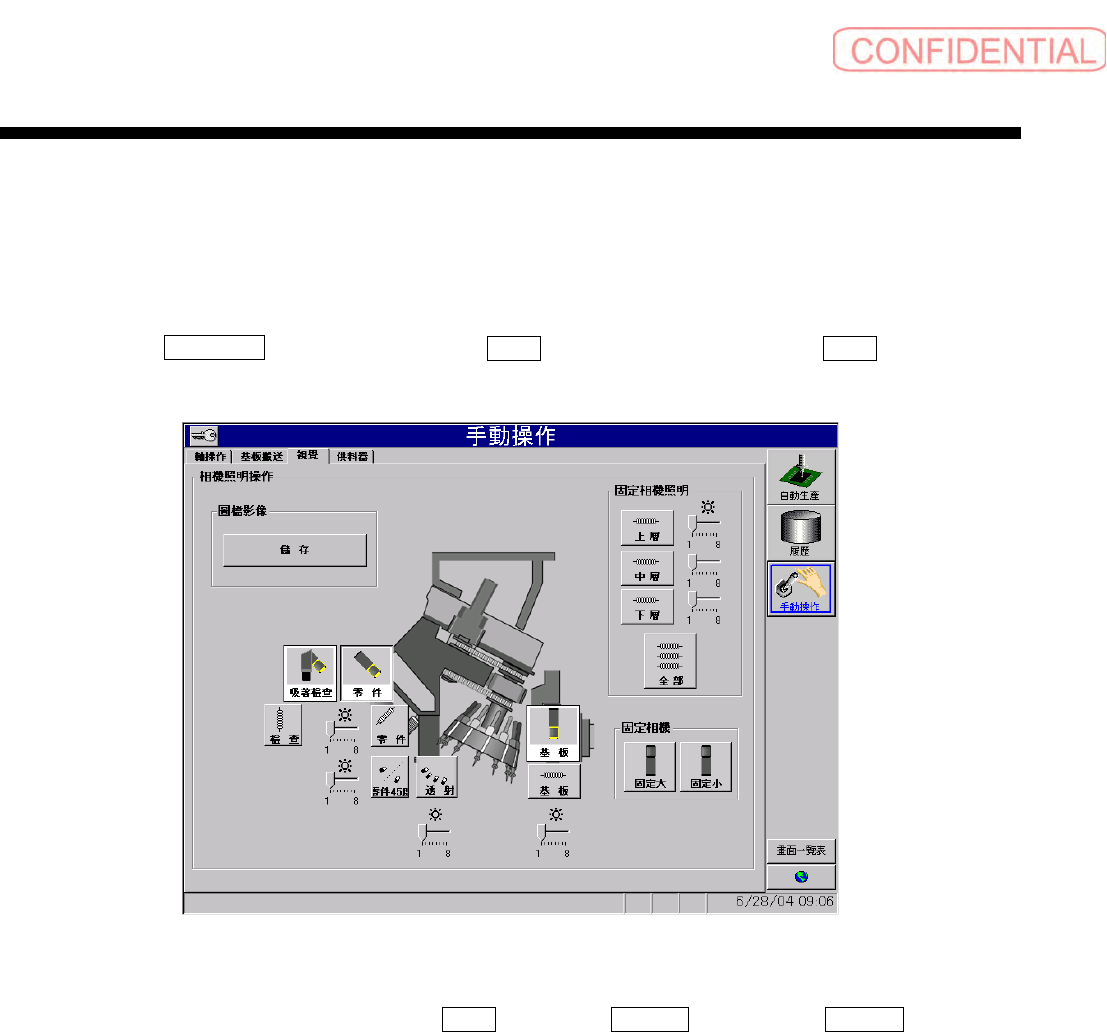

图
5.4.2
手動操作－ 視覺
(
手动操作－ 视觉
)
画面
点击欲点亮的照明指示钮。
欲使照明明亮时
以鼠标将画面的控制钮往右移动。
欲使照明变暗时
以鼠标将画面的控制钮往左移动。
[ 画面说明 ]
调整钮有 8 个阶段。
透射照明
－
由零件上方取得照明。在相机的认识画像乃是以零件的影子作为影像信息，其通常是
采用透射照明。
反射照明
－
由零件表面取得照明。在相机的认识画像乃是以零件的实际影像作为影像信息，其用
反射照明可认识时，请选择反射照明，特别是芯片零件等外形有凹凸时，其反射照明的认识率及
精度较优。
吸着检查相机为吸着零件时，由零件侧面检查吸着高度状态，可检查出吸着错误。
注意
注意注意
注意 :
